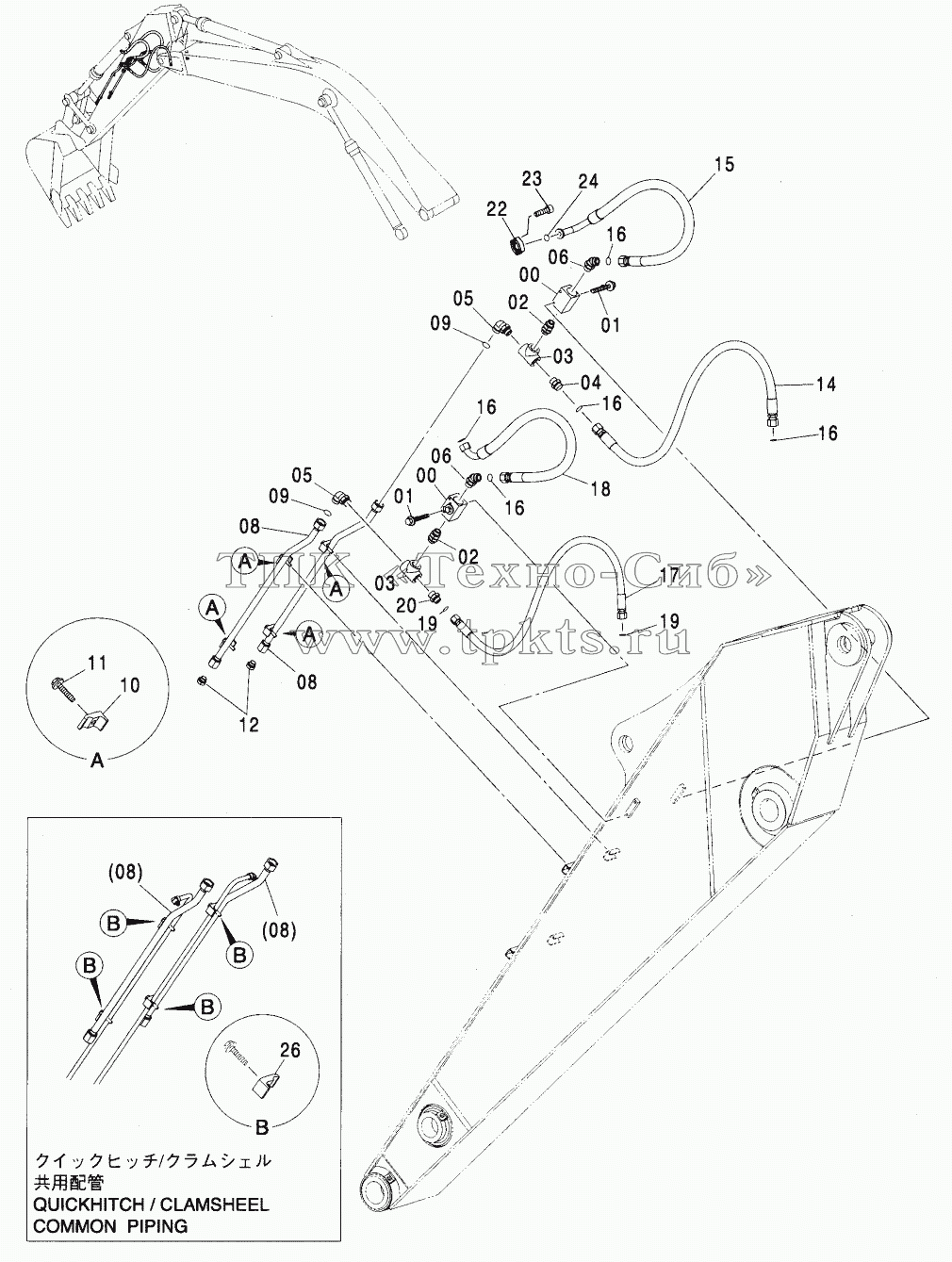

Каталоги запасных частей к спецтехнике Hitachi ZX-270 CLAMSHELL PIPING (3.1M ARM)<280>
00
00
01
01
02
02
03
03
04
05
05
06
06
08
08
08
08
09
09
10
11
12
14
15
16
16
16
16
16
17
18
19
19
20
22
23
24
26
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00 |
4447675 |
|
VALVE, STOP |
В корзину
|
| 01 |
J011085 |
|
BOLT, SEMS |
В корзину
|
| 02 |
4436616 |
|
ADAPTER, S |
В корзину
|
| 02A |
4506429 |
|
O-RING |
В корзину
|
| 03 |
4371317 |
|
TEE, S |
В корзину
|
| 04 |
А853188 |
|
ADAPTER, S |
В корзину
|
| 04A |
4506429 |
|
O-RING |
В корзину
|
| 05 |
А853388 |
|
ELBOW, S |
В корзину
|
| 05A |
4506429 |
|
O-RING |
В корзину
|
| 06 |
А853288 |
|
ELBOW, S |
В корзину
|
| 06A |
4506429 |
|
O-RING |
В корзину
|
| 08 |
8091111 |
|
PIPE |
В корзину
|
| 09 |
4187328 |
|
O-RING |
В корзину
|
| 10 |
4190126 |
|
CLAMP, PIPE |
В корзину
|
| 11 |
J011260 |
|
BOLT, SEMS |
В корзину
|
| 12 |
А885006 |
|
PLUG |
В корзину
|
| 12A |
4506424 |
|
O-RING |
В корзину
|
| 14 |
4400848 |
|
HOSE |
В корзину
|
| 15 |
4382024 |
|
НОSЕ |
В корзину
|
| 16 |
4187328 |
|
O-RING |
В корзину
|
| 17 |
4437518 |
|
НОSЕ |
В корзину
|
| 18 |
4482866 |
|
HOSE |
В корзину
|
| 19 |
4187308 |
|
O-RING |
В корзину
|
| 20 |
А853186 |
|
ADAPTER, S |
В корзину
|
| 20A |
4506429 |
|
O-RING |
В корзину
|
| 22 |
4085560 |
|
FLANGE |
В корзину
|
| 23 |
J781240 |
|
BOLT |
В корзину
|
| 24 |
966993 |
|
O-RING |
В корзину
|
| 26 |
4488618 |
|
CLAMP, PIPE |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
