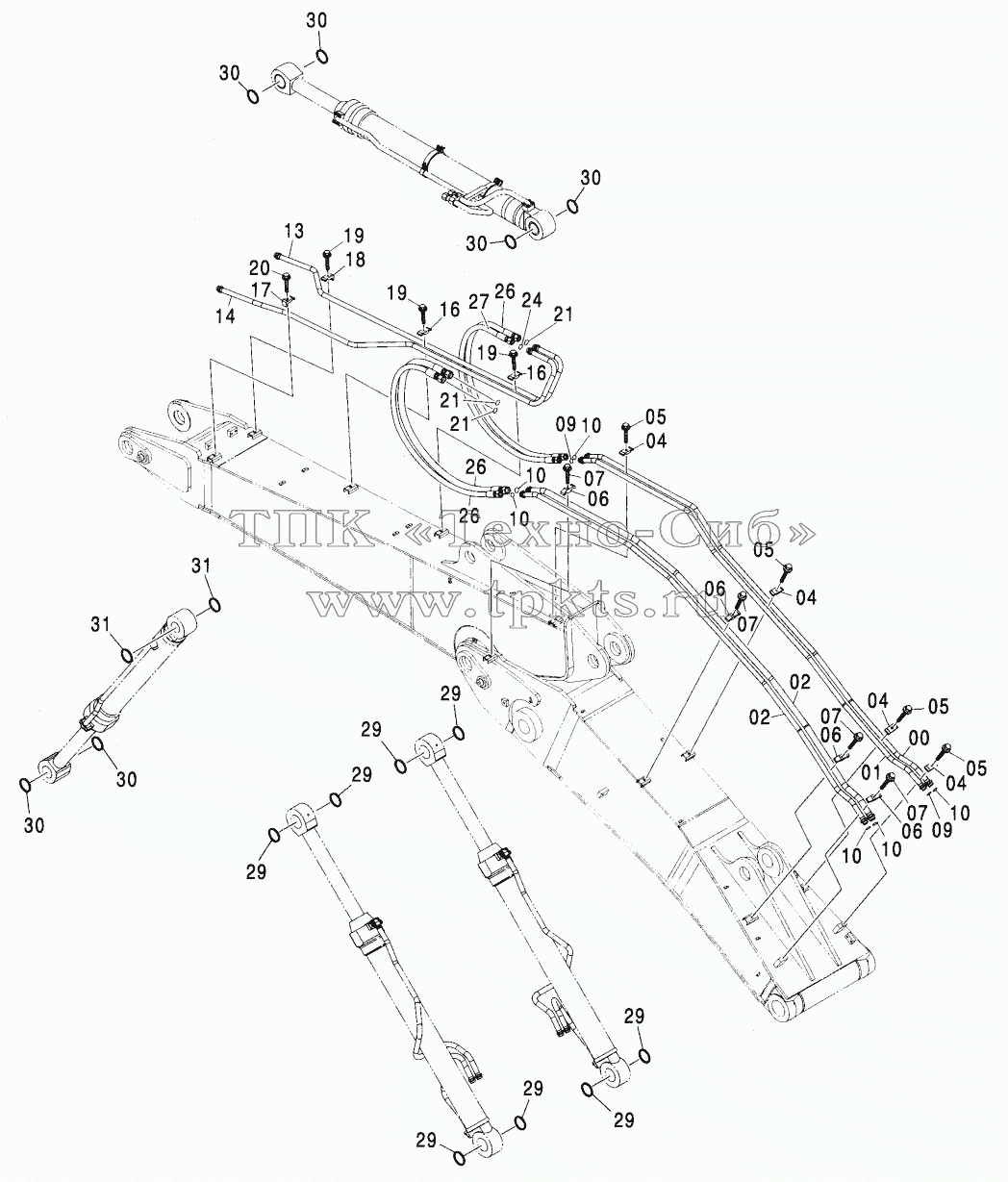

Каталоги запасных частей к спецтехнике Hitachi ZX-270 FRONT PIPING (2P-BOOM)<280>

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
8093768
1
2
2
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
9
9
10
10
10
10
10
10
13
14
16
16
17
18
19
19
19
20
21
21
21
24
26
26
26
27
29
29
29
29
29
29
29
29
30
30
30
30
30
30
30
30
Позиция на иллюстрации Заводской номер детали Название детали
8093768 8093768 РIРЕ В корзину
1 8093767 РIРЕ В корзину
2 8093766 РIРЕ В корзину
4 4153488 CLAMP, PIPE В корзину
5 J011265 BOLT, SEMS В корзину
6 4189860 CLAMP, PIPE В корзину
7 J011270 BOLT, SEMS В корзину
9 4187308 O-RING В корзину
10 4187328 O-RING В корзину
13 8093770 РIРЕ В корзину
14 8093769 РIРЕ В корзину
16 4153488 CLAMP, PIPE В корзину
17 4190126 CLAMP, PIPE В корзину
18 4190127 CLAMP, PIPE В корзину
19 J011265 BOLT, SEMS В корзину
20 J011260 BOLT, SEMS В корзину
21 4187328 O-RING В корзину
24 4187308 O-RING В корзину
26 4400852 НОSЕ В корзину
27 4477667 HOSE В корзину
29 4074008 SEAL В корзину
30 4067901 SEAL В корзину
