Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Hitachi › ZX-270 › FRONT PIPING (MONO BOOM)

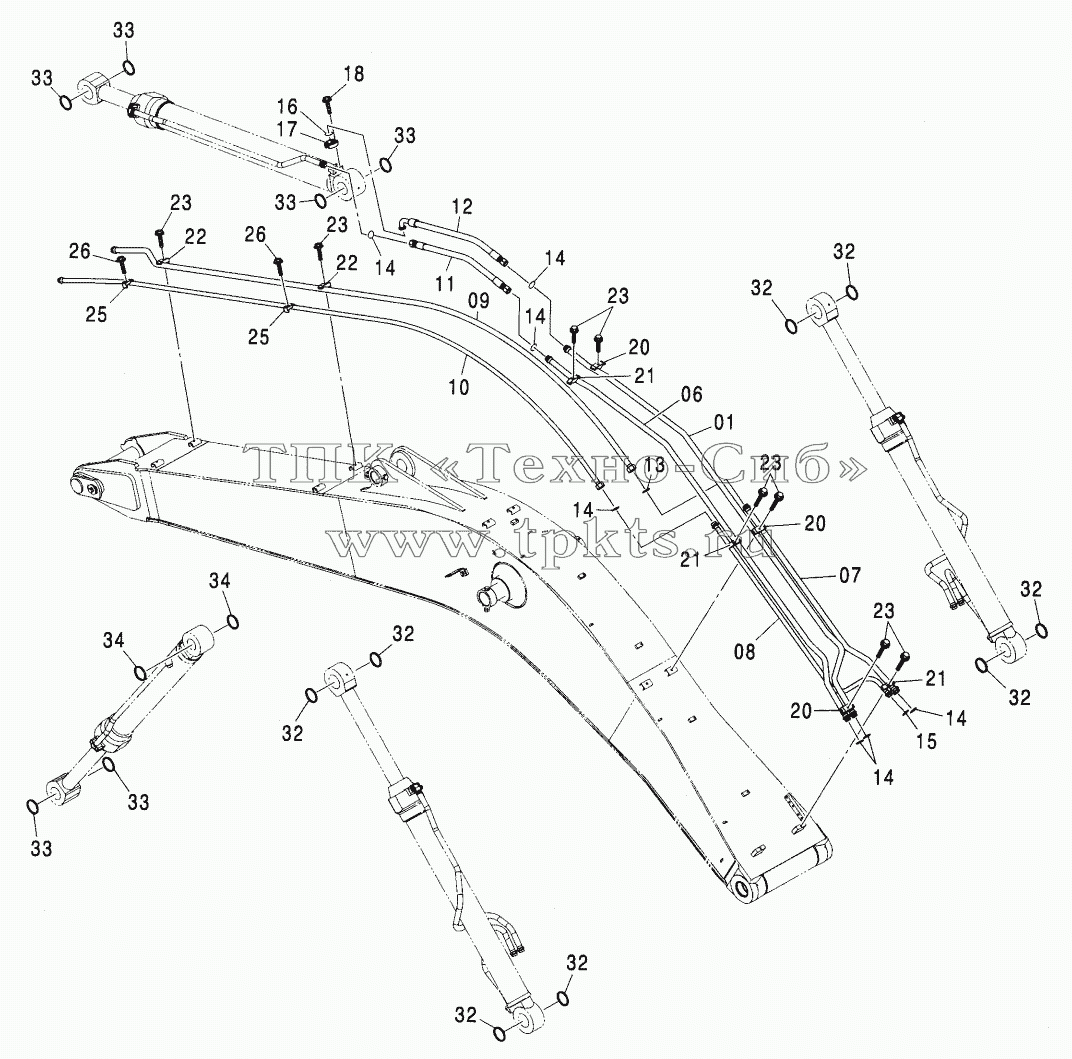

Каталоги запасных частей к спецтехнике Hitachi ZX-270 FRONT PIPING (MONO BOOM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
6
7
8
9
10
11
12
13
14
14
14
14
14
14
15
16
17
18
20
20
20
21
21
21
22
22
23
23
23
23
23
25
25
26
26
32
32
32
32
32
32
32
32
33
33
33
33
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
1 8066502 РIРЕ В корзину
6 8066503 РIРЕ В корзину
7 9746887 РIРЕ В корзину
8 9746888 РIРЕ В корзину
9 8066506 РIРЕ В корзину
10 8066507 РIРЕ В корзину
11 4272697 НОSЕ В корзину
12 4252855 HOSE В корзину
13 4187329 O-RING В корзину
14 4187328 O-RING В корзину
15 4187308 O-RING В корзину
16 966993 O-RING В корзину
17 4085560 FLANGE В корзину
18 J781240 BOLT В корзину
20 4189860 CLAMP, PIPE В корзину
21 4153488 CLAMP, PIPE В корзину
22 4190127 CLAMP, PIPE В корзину
23 J011265 BOLT, SEMS В корзину
25 4190126 CLAMP, PIPE В корзину
26 J011260 BOLT, SEMS В корзину
32 4074008 SEAL В корзину
33 4067901 SEAL В корзину
34 4067902 SEAL, DUST В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
