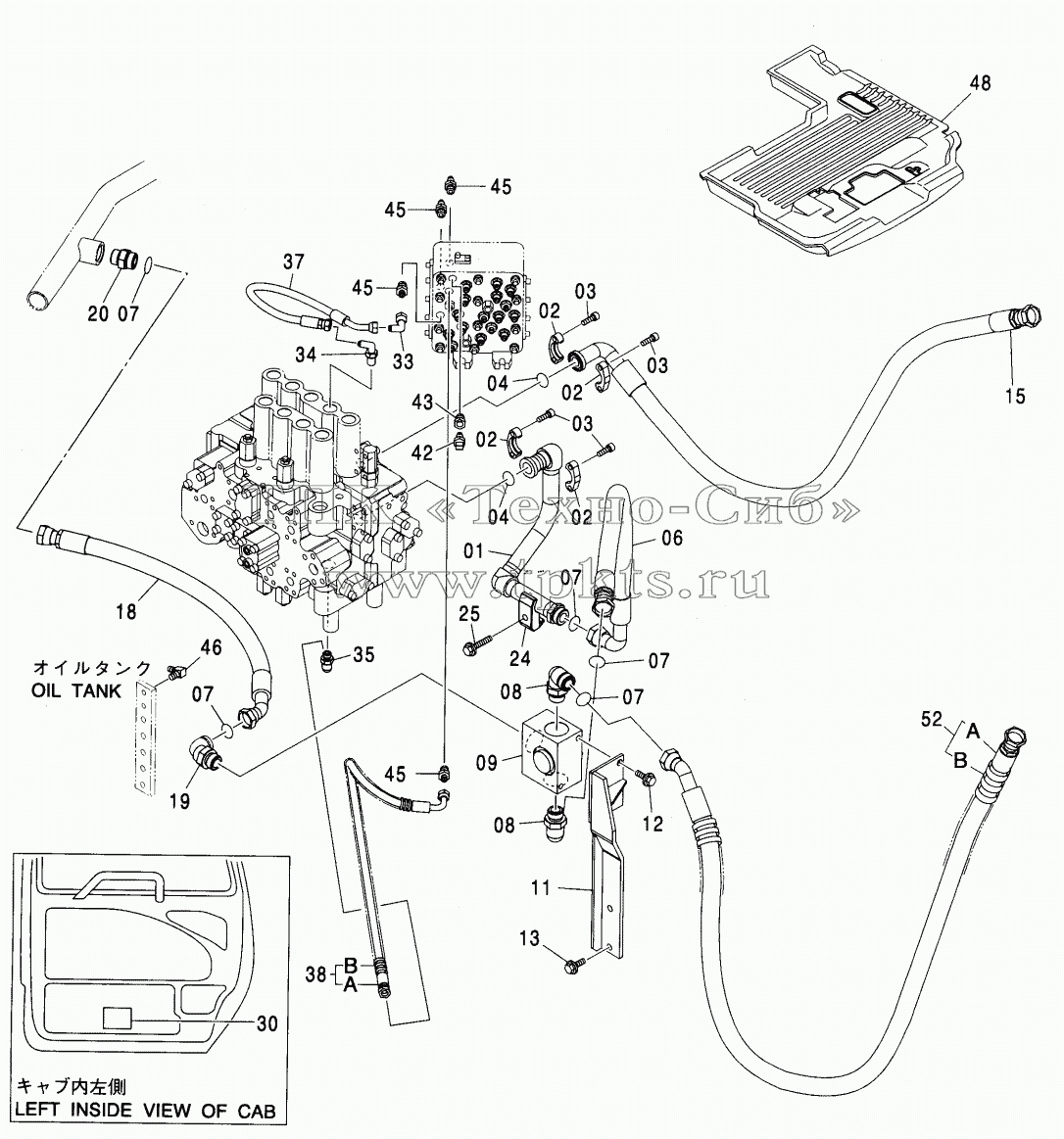

Каталоги запасных частей к спецтехнике Hitachi ZX-270 MAIN PIPING (BREAKER & CRUSHER)<270>
01
02
02
02
02
03
03
03
04
04
06
07
07
07
07
07
08
08
09
11
12
13
15
18
19
20
24
25
30
30
33
34
35
37
38
38A
38B
42
43
45
45
45
45
46
48
52
52A
52B
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 01 |
8079794 |
|
PIPE |
В корзину
|
| 02 |
962453 |
|
FLANGE, SPLIT |
В корзину
|
| 03 |
J781030 |
|
BOLT, SOCKET |
В корзину
|
| 04 |
966993 |
|
O-RING |
В корзину
|
| 06 |
4457290 |
|
HOSE |
В корзину
|
| 07 |
4187328 |
|
O-RING |
В корзину
|
| 08 |
А853388 |
|
ELBOW, S |
В корзину
|
| 08A |
4506429 |
|
O-RING |
В корзину
|
| 09 |
4455599 |
|
VALVE, SELECTOR |
В корзину
|
| 11 |
8080530 |
|
BRACKET |
В корзину
|
| 12 |
J011230 |
|
BOLT, SEMS |
В корзину
|
| 13 |
J021235 |
|
BOLT, SEMS |
В корзину
|
| 15 |
4468515 |
|
НОSЕ |
В корзину
|
| 18 |
4457286 |
|
HOSE |
В корзину
|
| 19 |
А853388 |
|
ELBOW, S |
В корзину
|
| 19A |
4506429 |
|
O-RING |
В корзину
|
| 20 |
А853188 |
|
ADAPTER, S |
В корзину
|
| 20A |
4506429 |
|
O-RING |
В корзину
|
| 24 |
4190127 |
|
CLAMP, PIPE |
В корзину
|
| 25 |
J011275 |
|
BOLT, SEMS |
В корзину
|
| 30 |
4245076 |
|
NAME-PLATE |
В корзину
|
| 30 |
4245758 |
|
NAME-PLATE |
В корзину
|
| 33 |
4239976 |
|
UNION, S |
В корзину
|
| 34 |
4208913 |
|
ELBOW, S |
В корзину
|
| 34A |
4509180 |
|
O-RING |
В корзину
|
| 35 |
А852333 |
|
ELBOW, S |
В корзину
|
| 35A |
4509180 |
|
O-RING |
В корзину
|
| 37 |
4448064 |
|
HOSE |
В корзину
|
| 38 |
9197276 |
|
HOSE ASSY |
В корзину
|
| 38A |
4448043 |
|
HOSE |
В корзину
|
| 38B |
4327293 |
|
PROTECTOR |
В корзину
|
| 42 |
4436535 |
|
SENSOR, PRES. |
В корзину
|
| 43 |
4263446 |
|
REDUCER, S |
В корзину
|
| 43A |
4509180 |
|
O-RING |
В корзину
|
| 45 |
А852133 |
|
ADAPTER, S |
В корзину
|
| 45A |
4509180 |
|
O-RING |
В корзину
|
| 46 |
А852322 |
|
ELBOW, S |
В корзину
|
| 46A |
957366 |
|
O-RING |
В корзину
|
| 48 |
3096609 |
|
MAT, FLOOR |
В корзину
|
| 52 |
9234722 |
|
HOSE ASSY |
В корзину
|
| 52A |
4393372 |
|
HOSE |
В корзину
|
| 52B |
4327294 |
|
PROTECTOR |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
