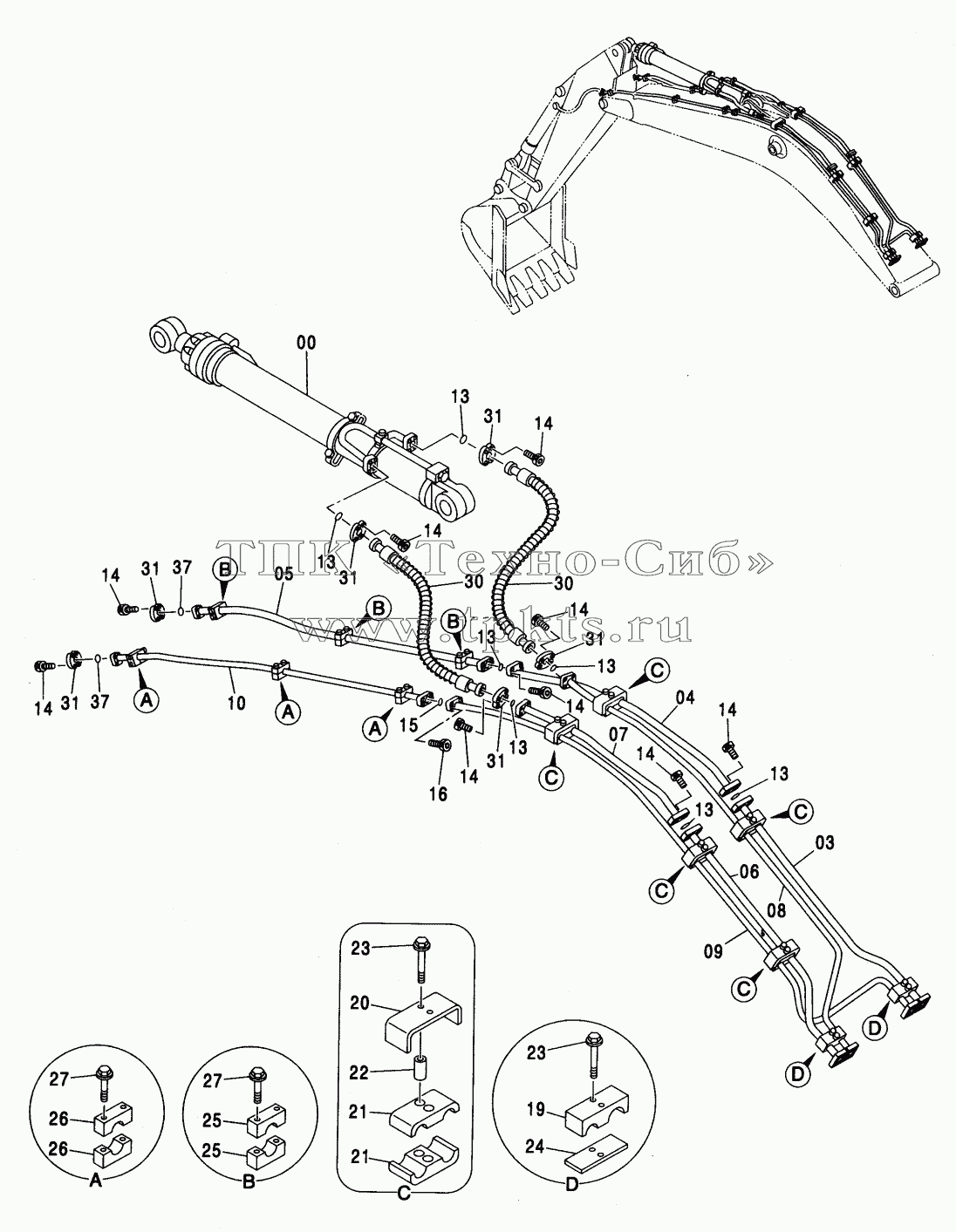

Каталоги запасных частей к спецтехнике Hitachi ZX-450 FRONT PIPING (STD. BOOM, H BOOM)
4310243
3
4
5
6
7
8
9
10
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
15
16
19
20
21
21
22
23
23
23
25
25
26
26
27
27
30
30
31
31
31
31
31
31
37
37
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 4310243 |
4310243 |
|
CYL., ARM |
В корзину
|
| 3 |
8055572 |
|
PIPE |
В корзину
|
| 4 |
8055573 |
|
PIPE |
В корзину
|
| 5 |
8055574 |
|
PIPE |
В корзину
|
| 6 |
8055575 |
|
PIPE |
В корзину
|
| 7 |
8055576 |
|
PIPE |
В корзину
|
| 8 |
8055577 |
|
PIPE |
В корзину
|
| 9 |
7026617 |
|
PIPE |
В корзину
|
| 10 |
8055578 |
|
PIPE |
В корзину
|
| 13 |
4508805 |
|
O-RING |
В корзину
|
| 14 |
M341450 |
|
BOLT, SOCKET |
В корзину
|
| 15 |
966993 |
|
O-RING |
В корзину
|
| 16 |
M341240 |
|
BOLT, SOCKET |
В корзину
|
| 19 |
4249565 |
|
CLAMP, PIPE |
В корзину
|
| 20 |
4304481 |
|
CLAMP, PIPE |
В корзину
|
| 21 |
4304482 |
|
CLAMP |
В корзину
|
| 22 |
4304539 |
|
SPACER |
В корзину
|
| 23 |
J011285 |
|
BOLT, SEMS |
В корзину
|
| 23 |
J271285 |
|
BOLT, SEMS |
В корзину
|
| 25 |
4334364 |
|
СLАМР, РIРЕ |
В корзину
|
| 26 |
4334363 |
|
CLAMP PIPE |
В корзину
|
| 27 |
J271285 |
|
BOLT, SEMS |
В корзину
|
| 30 |
4373399 |
|
HOSE |
В корзину
|
| 31 |
4089703 |
|
FLANGE, SPLIT |
В корзину
|
| 37 |
4508805 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
