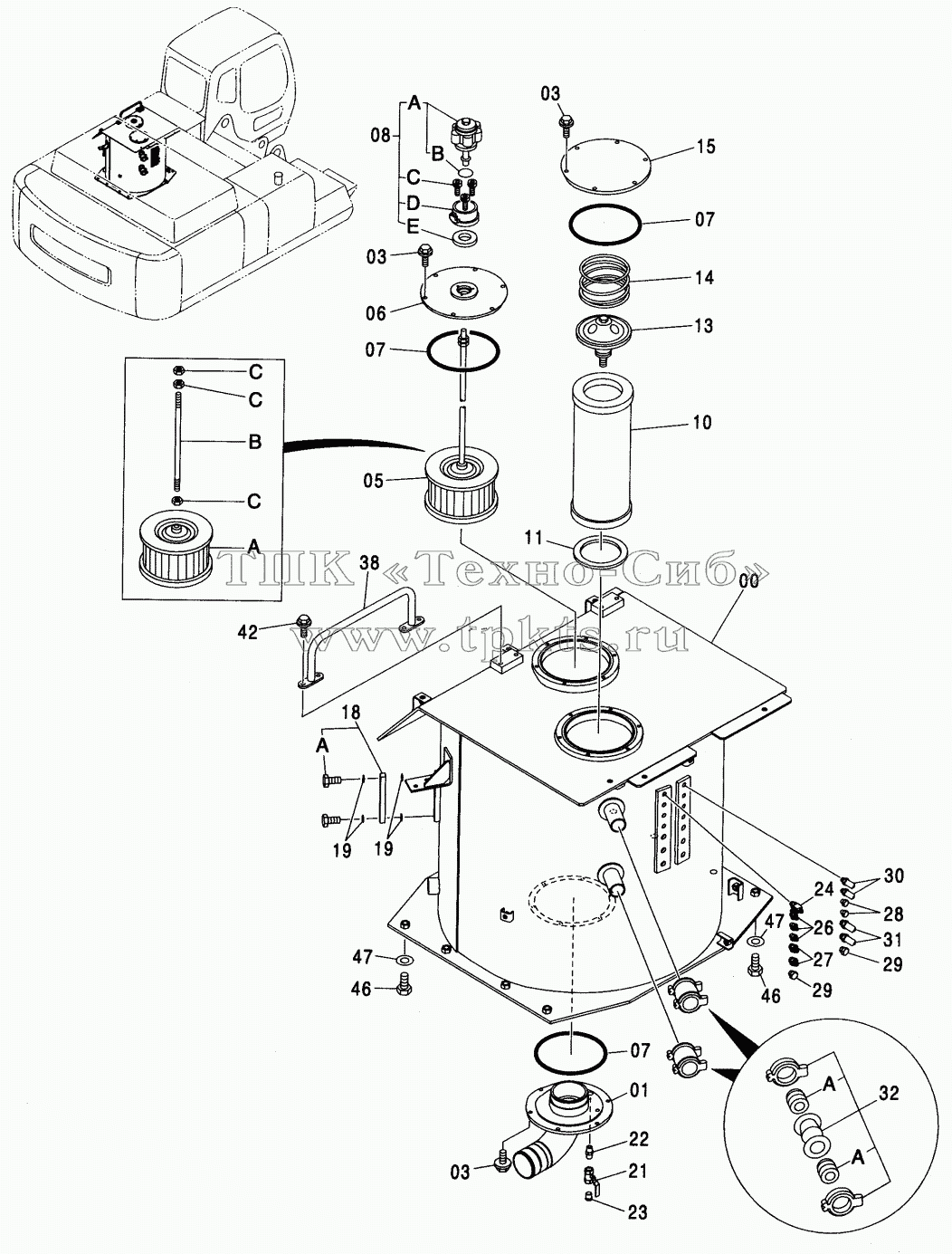

Каталоги запасных частей к спецтехнике Hitachi ZX-450 OIL TANK
00
01
03
03
03
03
03
05
05A
05B
05C
05C
05C
06
07
07
07
08
08A
08B
08C
08D
08E
10
11
13
14
15
18
18A
19
19
21
22
23
24
26
27
28
29
29
30
31
32
32A
32A
38
42
42
46
46
47
47
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00 |
5007378 |
|
TANK, OIL |
В корзину
|
| 01 |
7024027 |
|
PIPE |
В корзину
|
| 03 |
J011025 |
|
BOLT, SEMS |
В корзину
|
| 03 |
J271025 |
|
BOLT, SEMS |
В корзину
|
| 05 |
4419225 |
|
FILTER, SUCTION |
В корзину
|
| 05A |
4333464 |
|
STRAINER |
В корзину
|
| 05B |
4349173 |
|
ROD |
В корзину
|
| 05C |
J950010 |
|
NUT |
В корзину
|
| 06 |
8050201 |
|
COVER |
В корзину
|
| 07 |
A810220 |
|
O-RING |
В корзину
|
| 08 |
4178684 |
|
breather, air |
В корзину
|
| 08A |
4222874 |
|
FILTER |
В корзину
|
| 08B |
953612 |
|
O-RING |
В корзину
|
| 08C |
M340516 |
|
bolt, socket |
В корзину
|
| 08D |
4222875 |
|
CASE |
В корзину
|
| 08E |
4222876 |
|
PACKING |
В корзину
|
| 10 |
4287634 |
|
ELEMENT, FILTER |
В корзину
|
| 11 |
4250293 |
|
RUBBER |
В корзину
|
| 13 |
4271000 |
|
VALVE |
В корзину
|
| 14 |
4271001 |
|
SPRING |
В корзину
|
| 15 |
3054856 |
|
COVER |
В корзину
|
| 18 |
8053499 |
|
GAUGE, LEVEL |
В корзину
|
| 18A |
4100967 |
|
BOLT |
В корзину
|
| 19 |
449558 |
|
WASHER, SEAL |
В корзину
|
| 21 |
4209782 |
|
VALVE BALL |
В корзину
|
| 22 |
94-1702 |
|
ADAPTER, S |
В корзину
|
| 23 |
447483 |
|
PLUG |
В корзину
|
| 24 |
A852422 |
|
TEE |
В корзину
|
| 24A |
957366 |
|
O-RING |
В корзину
|
| 26 |
А852122 |
|
ADAPTER, S |
В корзину
|
| 26A |
957366 |
|
O-RING |
В корзину
|
| 27 |
А852133 |
|
ADAPTER, S |
В корзину
|
| 27A |
4509180 |
|
O-RING |
В корзину
|
| 28 |
A885002 |
|
PLUG |
В корзину
|
| 28A |
957366 |
|
O-RING |
В корзину
|
| 29 |
A885003 |
|
PLUG |
В корзину
|
| 29A |
4509180 |
|
O-RING |
В корзину
|
| 30 |
A852322 |
|
ELBOW S |
В корзину
|
| 30A |
957366 |
|
O-RING |
В корзину
|
| 31 |
A852333 |
|
ELBOW S |
В корзину
|
| 31A |
4509180 |
|
O-RING |
В корзину
|
| 32 |
4067834 |
|
COUPLING |
В корзину
|
| 32A |
4196260 |
|
SEAL |
В корзину
|
| 38 |
9756927 |
|
HANDRAIL |
В корзину
|
| 42 |
J021235 |
|
BOLT, SEMS |
В корзину
|
| 42 |
J271230 |
|
BOLT, SEMS |
В корзину
|
| 46 |
J901640 |
|
BOLT |
В корзину
|
| 47 |
4114405 |
|
WASHER |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
