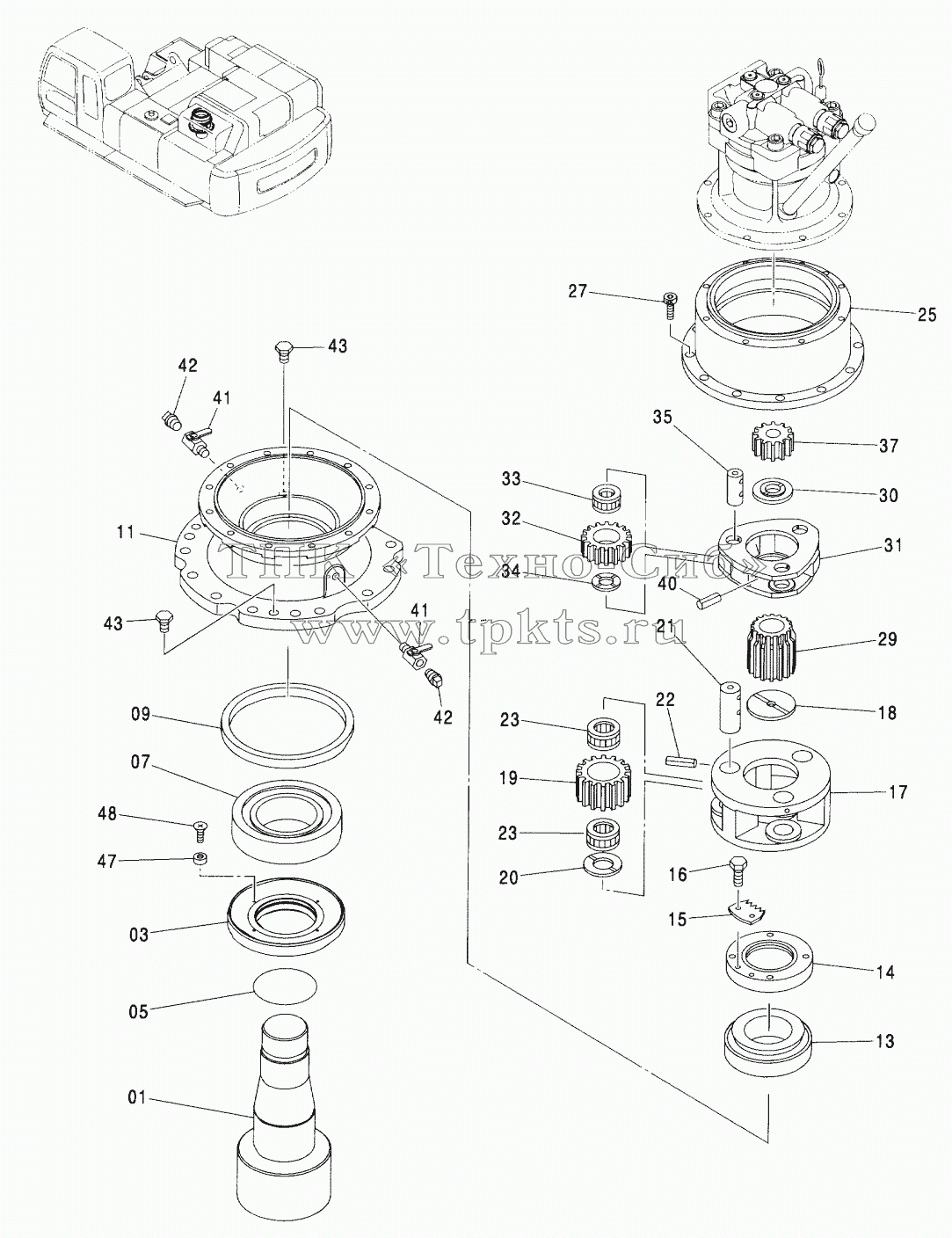

Каталоги запасных частей к спецтехнике Hitachi ZX-600 SWING DEVICE: LEFT (2)
9209335
9219118
1
3
5
7
9
11
13
14
15
16
17
18
19
20
21
22
23
23
25
27
29
30
31
32
33
34
35
37
40
41
41
42
42
43
43
47
48
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 9209335 |
9209335 |
|
SWING DЕVIСЕ |
В корзину
|
| 9219118 |
9219118 |
|
SWING DEVICE |
В корзину
|
| 1 |
2044936 |
|
SHAFT, PROP. |
В корзину
|
| 3 |
3088671 |
|
SLEEVE |
В корзину
|
| 5 |
A811140 |
|
O-RING |
В корзину
|
| 7 |
4438312 |
|
BRG., ROL |
В корзину
|
| 9 |
4424982 |
|
SEAL, OIL |
В корзину
|
| 11 |
1028151 |
|
HOUSING |
В корзину
|
| 13 |
4402481 |
|
BRG., R0L. |
В корзину
|
| 14 |
3088744 |
|
NUT |
В корзину
|
| 15 |
4415042 |
|
PLATE, LOCK |
В корзину
|
| 16 |
J901016 |
|
BOLT |
В корзину
|
| 17 |
1028147 |
|
CARRIER |
В корзину
|
| 18 |
4194454 |
|
PLATE, THRUST |
В корзину
|
| 19 |
3088608 |
|
GEAR, PLANETARY |
В корзину
|
| 20 |
4452475 |
|
PLATE, THRUST |
В корзину
|
| 21 |
4336925 |
|
PIN |
В корзину
|
| 22 |
4027427 |
|
PIN,SPRING |
В корзину
|
| 23 |
4269454 |
|
BRG., NEEDLE |
В корзину
|
| 25 |
1028141 |
|
GEAR, RING |
В корзину
|
| 27 |
М341840 |
|
BOLT, SOCKET |
В корзину
|
| 29 |
3084656 |
|
GEAR, SUN |
В корзину
|
| 30 |
4434708 |
|
PLATE, THRUST |
В корзину
|
| 31 |
1028149 |
|
CARRIER |
В корзину
|
| 32 |
3088656 |
|
GEAR, PLANETARY |
В корзину
|
| 33 |
4190117 |
|
BRG., NEEDLE |
В корзину
|
| 34 |
4430667 |
|
РLАТЕ, ТНRUSТ |
В корзину
|
| 35 |
4144558 |
|
PIN |
В корзину
|
| 37 |
3084649 |
|
GEAR, SUN |
В корзину
|
| 40 |
4144525 |
|
PIN, SPRING |
В корзину
|
| 41 |
4194712 |
|
COCK |
В корзину
|
| 42 |
94-2024 |
|
PLUG |
В корзину
|
| 43 |
4445354 |
|
PLUG |
В корзину
|
| 47 |
4422479 |
|
MAGNET |
В корзину
|
| 48 |
M470513 |
|
SCREW |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
