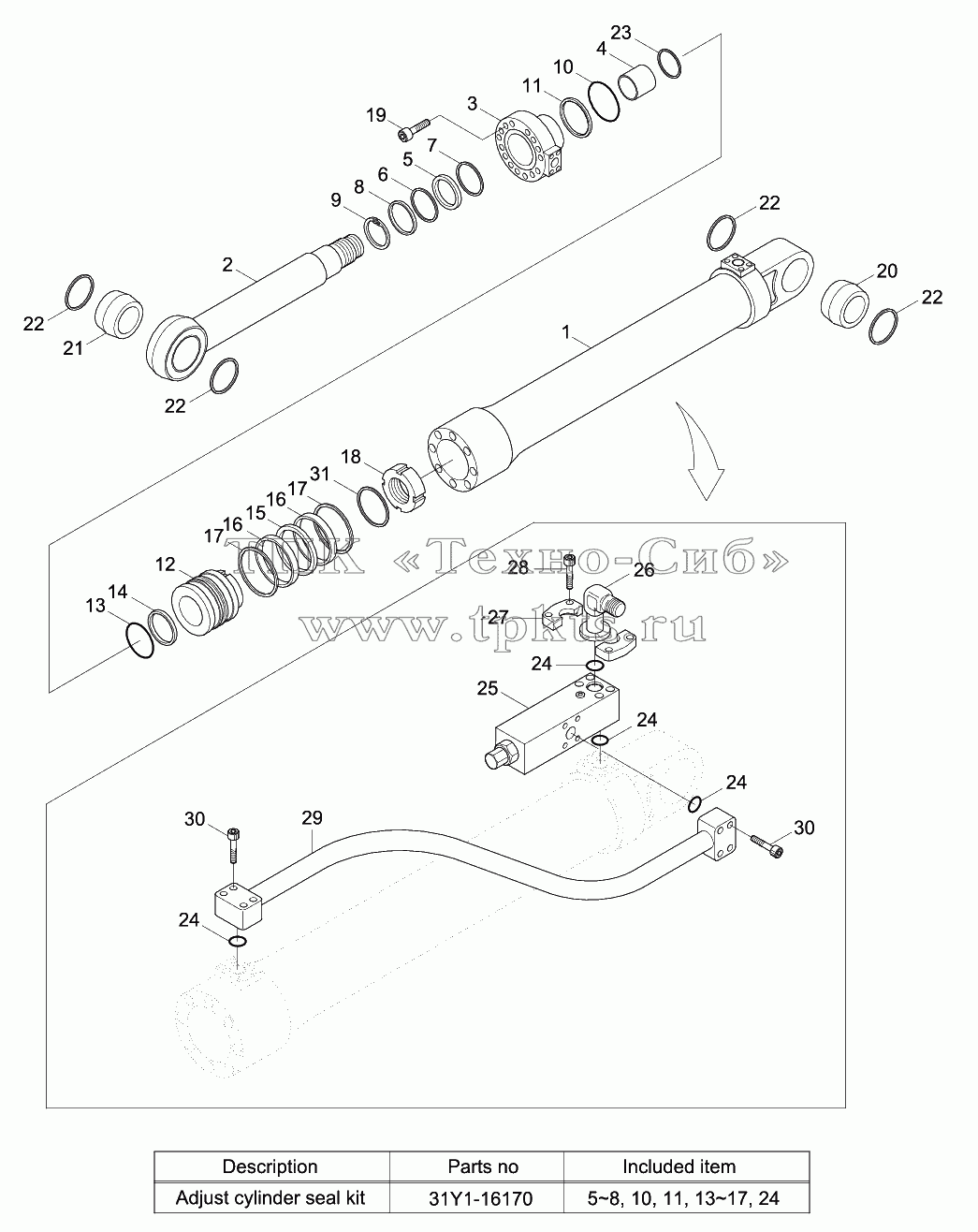

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
31Q4-52941 | 31Q4-52941 | Adjust Cylinder | В корзину | |
31Y1-16170 | 31Y1-16170 | Seal Kit | В корзину | |
31Q4-52940 | 31Q4-52940 | Adjust Cylinder | В корзину | |
31Y1-38520 | 31Y1-38520 | Adjust Cyl Sub Assy | В корзину | |
1 | 31Y1-12380 | Tube Assy | В корзину | |
2 | 31Y1-12430 | Rod Assy | В корзину | |
3 | 31Y1-12460 | Gland | В корзину | |
4 | S732-090040 | Bushing-Dd2 | В корзину | |
5 | Y220-090011 | Seal-Rod | В корзину | |
6 | Y180-090020 | Ring-Back Up | В корзину | |
7 | Y240-090011 | Ring-Buffer | В корзину | |
8 | Y110-090011 | Wiper-Dust | В корзину | |
9 | Y190-104000 | Ring-Snap | В корзину | |
10 | S631-135004 | O-Ring | В корзину | |
11 | S641-135003 | Ring-Back Up | В корзину | |
12 | 31Y1-12470 | Piston | В корзину | |
13 | S632-090004 | O-Ring | В корзину | |
14 | S642-090003 | Ring-Back Up | В корзину | |
15 | Y420-145000 | Seal-Piston | В корзину | |
16 | Y310-145100 | Ring-Wear | В корзину | |
17 | Y440-145002 | Ring-Dust | В корзину | |
18 | 31YC-61153 | Nut-Lock | В корзину | |
19 | S109-200654 | Bolt-Socket | В корзину | |
20 | 31YC-11511 | Bushing-Pin | В корзину | |
20 | 61M9-90960 | Bushing-Pin | В корзину | |
21 | 61M9-90950 | Bushing-Pin | В корзину | |
21 | 31YC-11521 | Bushing-Pin | В корзину | |
22 | Y020-095100 | Seal-Dust | В корзину | |
23 | Y191-097000 | Ring-Snap | В корзину | |
24 | Y171-019004 | O-RING | В корзину | |
25 | 31Q4-90590 | Safety Lock Valve | В корзину | |
26 | 31Y1-21230 | Elbow-90 | В корзину | |
27 | P174-120102 | Flange-Hyd, Split | В корзину | |
28 | S107-101004 | Bolt-Socket | В корзину | |
29 | 31Y1-38330 | Pipe Assy-V | В корзину | |
30 | S107-100454 | Bolt-Socket | В корзину | |
31 | 31YC-66071 | Washer-Lock | В корзину |
