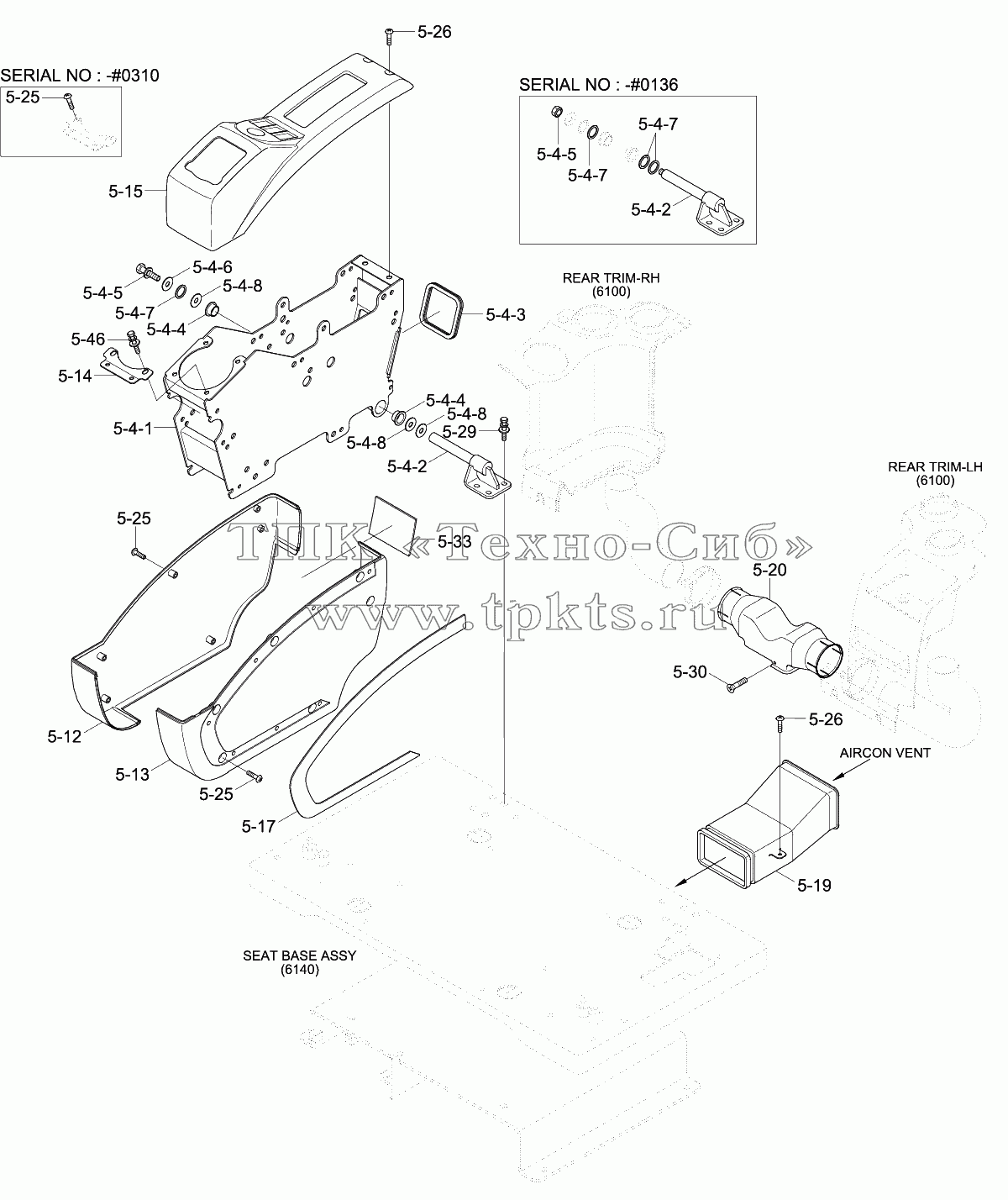

Каталоги запасных частей к спецтехнике Hyundai R140W-9 CONSOLE BOX 3 (RH)
5-46
5
5-4
5-4-1
5-4-2
5-4-2
5-4-3
5-4-4
5-4-4
5-4-5
5-4-5
5-4-6
5-4-7
5-4-7
5-4-7
5-4-8
5-4-8
5-4-8
5-12
5-13
5-14
5-15
5-17
5-19
5-20
5-25
5-25
5-25
5-26
5-26
5-29
5-30
5-33
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
5-46 |
S035-061526 |
|
BOLT-W/WASHER |
В корзину
|
5-4 |
71Q6-23690 |
|
Console Frame Assy-Rh |
В корзину
|
5-4-2 |
71Q6-23720 |
|
Bracket Wa-Console |
В корзину
|
5-4-5 |
S037-102016 |
|
BOLT-W/WASHER |
В корзину
|
5-4-6 |
71Q6-23700 |
|
Shim(20t)-Round |
В корзину
|
5-12 |
71Q6-22050GG |
|
Console Cover-Low, Rh |
В корзину
|
5-13 |
71Q6-22010GG |
|
Console Cover-Low, Lh |
В корзину
|
5-15 |
71Q6-22070GG |
|
CONSOLE COVER-UP,RH |
В корзину
|
5 |
BottomPlateSubAssy |
|
Bottom Plate Sub Assy |
В корзину
|
5-4 |
71Q6-21301 |
|
Console Frame Assy-Rh |
В корзину
|
5-4-1 |
71Q4-21341 |
|
Frame Wa-Console |
В корзину
|
5-4-2 |
71Q6-21311 |
|
Bracket Wa-Console |
В корзину
|
5-4-3 |
71Q6-21420 |
|
Grommet |
В корзину
|
5-4-4 |
S731-020020 |
|
BUSHING-DU |
В корзину
|
5-4-5 |
S275-12000B |
|
Nut-Self Locking |
В корзину
|
5-4-6 |
71Q6-22690 |
|
Shim-Round |
В корзину
|
5-4-7 |
71Q6-22631 |
|
Shim(10t)-Console |
В корзину
|
5-4-8 |
71Q6-23080 |
|
Shim(10t)-Console |
В корзину
|
5-12 |
71Q6-22050 |
|
Console Cover-Low,Rh |
В корзину
|
5-13 |
71Q6-22010 |
|
Console Cover-Low,Lh |
В корзину
|
5-14 |
71Q6-21610 |
|
BRACKET-CONSOLE UP |
В корзину
|
5-15 |
71Q6-22070 |
|
Console Cover-Up,Rh |
В корзину
|
5-17 |
71Q6-22031 |
|
CONSOLE COVER-TRIM |
В корзину
|
5-19 |
71Q6-22590 |
|
DUCT-SEAT |
В корзину
|
5-20 |
71Q6-22280 |
|
DUCT-VENT |
В корзину
|
5-25 |
S002-06010B |
|
SCREW-TRUS HEAD |
В корзину
|
5-26 |
S002-06015B |
|
SCREW-TRUS HEAD |
В корзину
|
5-29 |
S035-082526 |
|
BOLT-W/WASHER |
В корзину
|
5-30 |
S151-050106 |
|
SCREW-TAPPING |
В корзину
|
5-33 |
71Q6-22670 |
|
Protector |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
