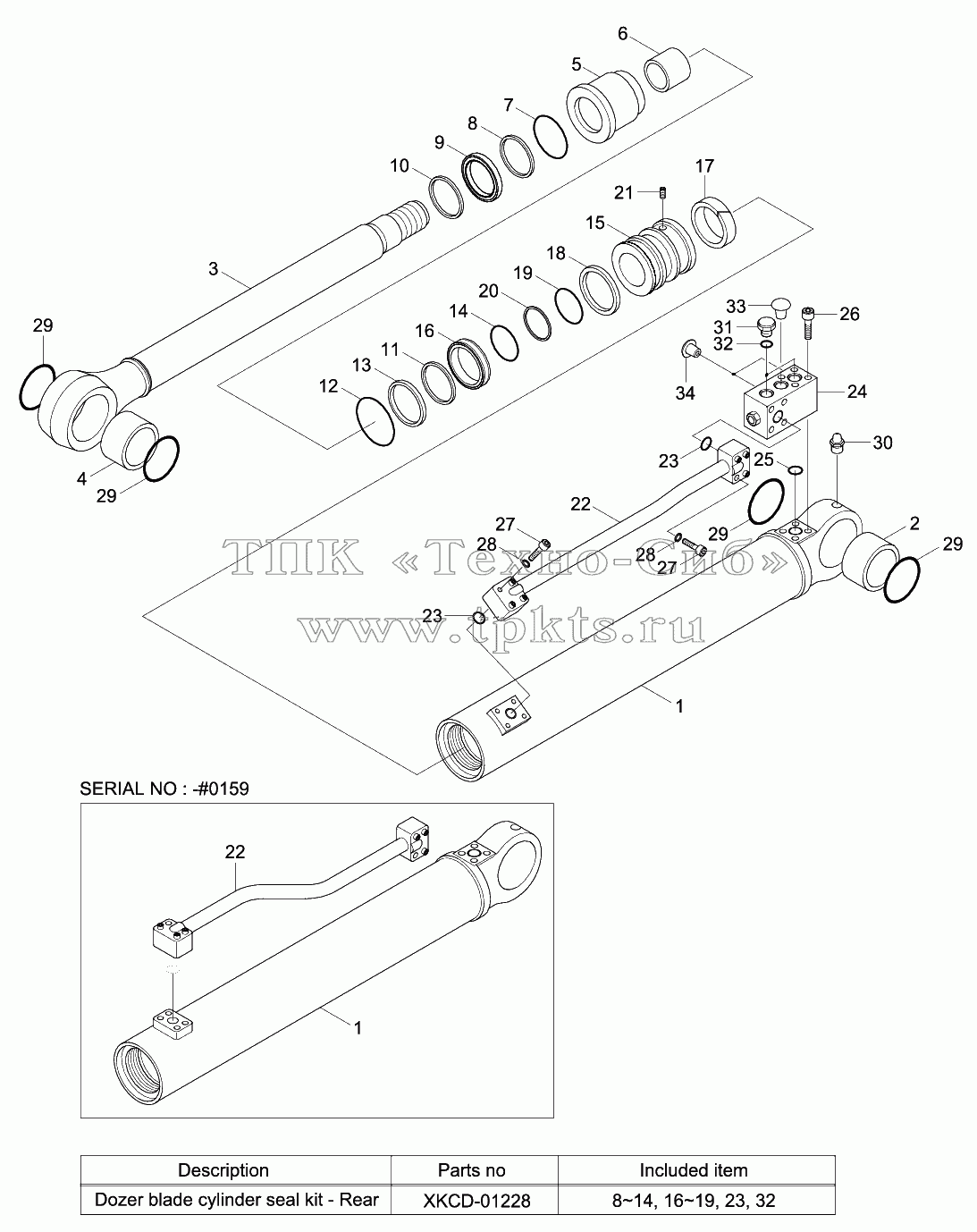

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
31Q4-70152 | 31Q4-70152 | Dozer Blade Cyl-Rr,Lh | В корзину | |
XKCD-01228 | XKCD-01228 | Seal Kit | В корзину | |
31Q4-70151 | 31Q4-70151 | Dozer Blade Cyl-Rr,Lh | В корзину | |
31Q4-70161 | 31Q4-70161 | Dozer Blade Cyl-Rr,Rh | В корзину | |
31Q4-70162 | 31Q4-70162 | Dozer Blade Cyl-Rr,Rh | В корзину | |
1 | XKCD-02332 | Tube Assy-Rh | В корзину | |
1 | XKCD-01633 | Tube Assy | В корзину | |
1 | XKCD-02443 | Tube Assy-Lh | В корзину | |
2 | 31Q6-05510 | Bushing-Pin | В корзину | |
3 | XKCD-01634 | Rod Assy | В корзину | |
4 | 61Q6-05510 | Bushing-Pin | В корзину | |
5 | XKCD-01635 | Cover-Rod | В корзину | |
6 | XKCD-01004 | Bushing-Rod | В корзину | |
7 | XKCD-01636 | Ring-Retaining | В корзину | |
8 | XKCD-01005 | Seal-Buffer | В корзину | |
9 | XKCD-01006 | U-Packing | В корзину | |
10 | XKCD-01008 | Dust Wiper | В корзину | |
11 | XKCD-01009 | Ring-Retaining | В корзину | |
12 | XKCD-01198 | O-Ring | В корзину | |
13 | XKCD-01239 | Back Up Ring | В корзину | |
14 | XKCD-01637 | O-Ring | В корзину | |
15 | XKCD-01638 | Piston | В корзину | |
16 | XKCD-01203 | Seal-Piston | В корзину | |
17 | XKCD-01202 | Ring-Wear | В корзину | |
18 | XKCD-01204 | Ring-Dust | В корзину | |
19 | XKCD-00608 | O-Ring | В корзину | |
20 | XKCD-01283 | Back Up Ring | В корзину | |
21 | XKCD-01222 | Screw-Set | В корзину | |
22 | XKCD-01639 | Pipe Assy-Lh | В корзину | |
22 | XKCD-01640 | Pipe Assy-Rh | В корзину | |
22 | XKCD-02334 | Pipe Assy-Rh | В корзину | |
22 | XKCD-02333 | Pipe Assy-Lh | В корзину | |
23 | XKCD-01207 | O-Ring | В корзину | |
24 | 31Q6-70330 | Check Vlv-Double,Rh | В корзину | |
24 | 31Q6-70320 | Check Vlv-Double,Rh | В корзину | |
24 | 31Q6-70340 | Check Vlv-Double,Lh | В корзину | |
24 | 31Q6-70310 | Deleted | В корзину | |
24 | XKCD-01423 | Check Vlv-Double,Lh | В корзину | |
25 | XKCD-00454 | O-Ring | В корзину | |
26 | XKCD-01226 | Bolt-Socket | В корзину | |
27 | XKCD-01212 | Bolt-Socket | В корзину | |
28 | XKCD-00989 | Washer-Spring | В корзину | |
29 | XKCD-01213 | Wiper-Pin | В корзину | |
30 | XKCD-01024 | Nipple-Grease | В корзину | |
31 | XKCD-01230 | Plug | В корзину | |
32 | XKCD-01231 | O-Ring | В корзину | |
33 | XKCD-01285 | Cap-Dust | В корзину | |
34 | XKCD-01641 | Cap-Dust | В корзину |
