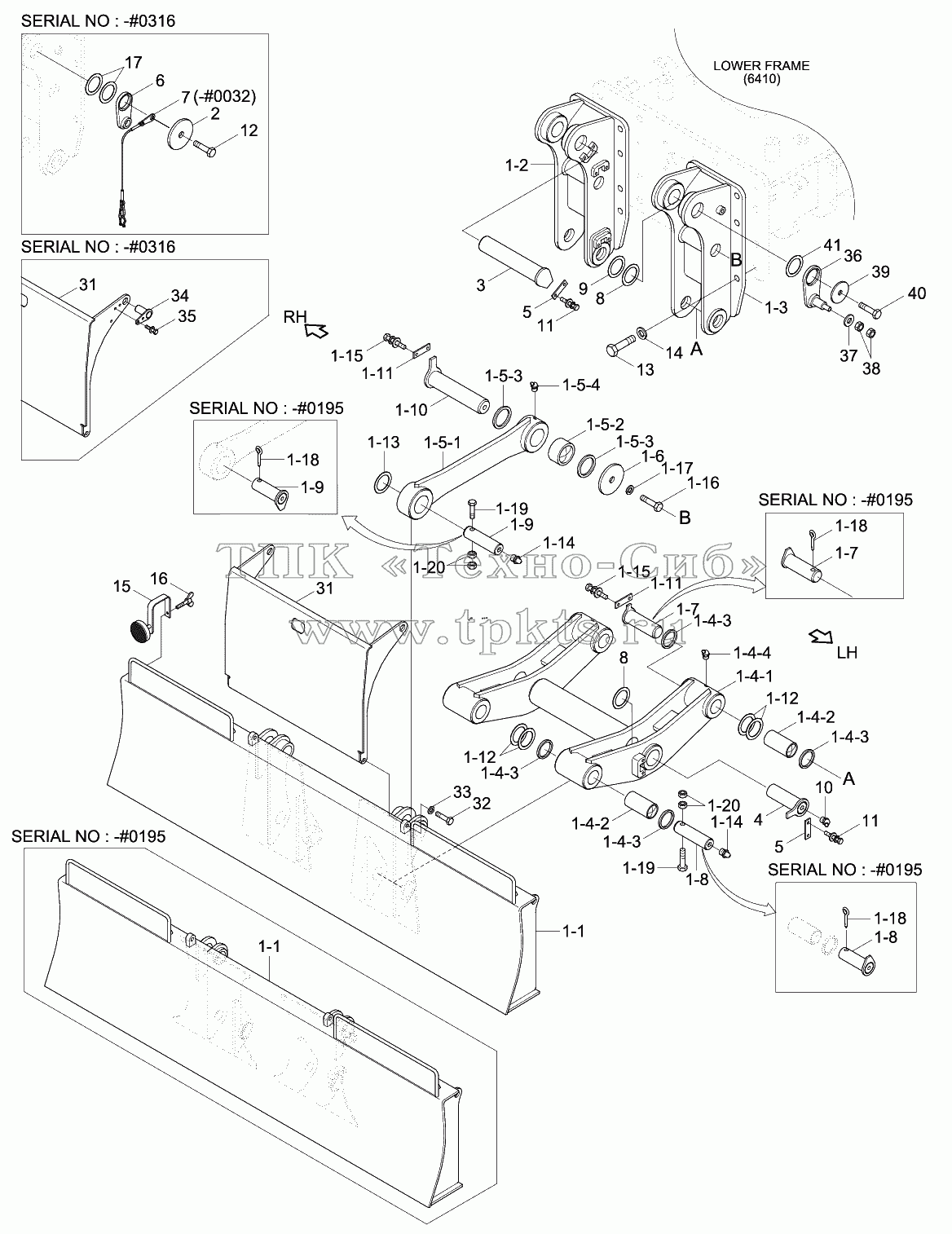

Каталоги запасных частей к спецтехнике Hyundai R140W-9 DOZER BLADE-FRONT

1-5-3

1-5-4

1-1

1-2

1-3

1-7

1-8

1-9

1-1

1-2

1-3

1-4

1-4-1

1-4-2

1-4-3

1-4-4

1-5

1-5-1

1-5-2

1-6

1-7

1-8

1-9

1-10

1-11

1-12

1-13

1-14

1-15

1-16

1-17

1-18

1-19

1-20

Позиция на иллюстрации	Заводской номер детали	Название детали
8	S391-065110	Shim-Round	В корзину
37	51Q4-51460	Washer-Hardened	В корзину
5	51Q4-51410	Plate-Lock	В корзину
33	S411-200006	Washer-Spring	В корзину
39	51Q4-50281	Washer-Lock	В корзину
38	S205-16100B	NUT-HEX	В корзину
40	S017-120406	Bolt-Hex	В корзину
41	S392-065090	Shim-Round(20t)	В корзину
1-5-3	Y020-055511	Seal-Dust,Dli,Kpu	В корзину
1-5-4	S652-810002	Nipple-Grease	В корзину
32	51N4-51282	Bolt-Cover Mtg	В корзину
36	09317-52420	WASHER	В корзину
1	51Q4-52001	Blade Assy	В корзину
1-1	51Q4-52311	Blade Wa	В корзину
1-2	51Q4-52260	Bracket Wa-Rh	В корзину
1-3	51Q4-52250	Bracket Wa-Lh	В корзину
1-7	51Q4-55320	Pin Assy	В корзину
1-8	51N4-55321	Pin Assy	В корзину
1-9	51N4-55311	Pin Assy	В корзину
1	51Q4-52000	Blade Assy	В корзину
1-1	51Q4-52310	Blade Wa	В корзину
1-2	51Q4-51260	Bracket Wa-Rh	В корзину
1-3	51Q4-51250	Bracket Wa-Lh	В корзину
1-4	51Q4-52050	Link Assy	В корзину
1-4-1	51Q4-52060	Link Wa	В корзину
1-4-2	51Q4-55010	Bushing	В корзину
1-4-3	Y020-055511	Seal-Dust,Dli,Kpu	В корзину
1-4-4	S652-810002	Nipple-Grease	В корзину
1-5	51Q4-52360	Link Assy	В корзину
1-5-1	51Q4-52370	Link Wa	В корзину
1-5-2	51Q4-55000	Bushing	В корзину
1-6	51Q4-50210	Washer-Lock	В корзину
1-7	51Q4-55310	Pin Assy	В корзину
1-8	53N4-55310	Pin Assy	В корзину
1-9	53N4-55320	Pin Assy	В корзину
1-10	53N4-55330	Pin Assy	В корзину
1-11	51Q4-51410	Plate-Lock	В корзину
1-12	S391-055095	Shim-Round	В корзину
1-13	S392-055095	Shim-Round	В корзину
1-14	S651-810002	NIPPLE-GREASE	В корзину
1-15	S037-122556	BOLT-W/WASHER	В корзину
1-16	S017-120406	Bolt-Hex	В корзину
1-17	S441-12000B	WASHER-HARDENED	В корзину
1-18	S461-800902	Pin-Split	В корзину
1-19	S017-161206	Bolt-Hex	В корзину
1-20	S205-16100B	NUT-HEX	В корзину
2	51Q4-50281	Washer-Lock	В корзину
3	53N4-55441	Pin Assy	В корзину
4	53N4-55450	Pin Assy	В корзину
6	51Q4-51420	Plate-Pivot	В корзину
7	51Q4-50350	Wire Assy-Steel	В корзину
9	S091-100306	Bolt-Wing	В корзину
10	S261-10000B	Nut-Wing	В корзину
11	S390-070120	Shim-Round	В корзину
12	S391-070120	Shim-Round	В корзину
13	S392-070120	Shim-Round	В корзину
14	51N4-51282	Bolt-Cover Mtg	В корзину
15	S411-200006	Washer-Spring	В корзину
16	51N4-52570	Pin-Clevis	В корзину
17	S461-400452	Pin-Split	В корзину
31	51Q4-51510	Cover Wa-Blade	В корзину
34	51Q4-51550	Plate Wa	В корзину
35	S037-102556	BOLT-W/WASHER	В корзину
