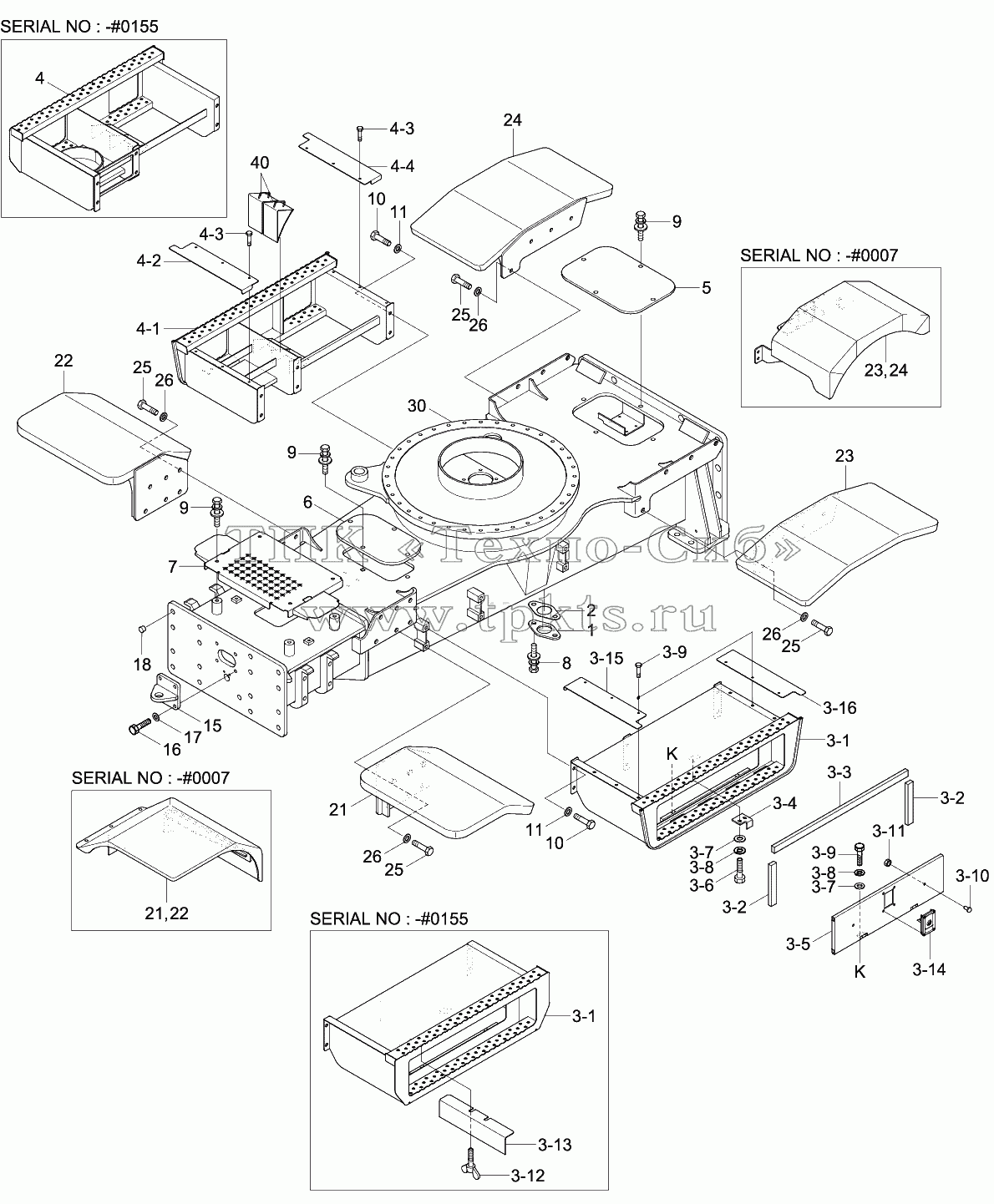

Каталоги запасных частей к спецтехнике Hyundai R140W-9 LOWER FRAME & FENDER
26
26
26
26
4-1
4-1
4-2
4-3
4-3
4-1
4-4
3
3
3-1
3-1
3-1
3-1
3-3
3-4
3-5
4
4
4-1
5
6
7
21
21
21
21
22
22
22
22
23
23
23
23
23
24
24
24
24
24
25
25
25
25
30
30
30
1
2
3
3-1
3-1
3-2
3-2
3-3
3-4
3-5
3-6
3-7
3-7
3-8
3-8
3-9
3-9
3-10
3-11
3-12
3-13
3-14
3-15
3-16
4
5
6
7
8
9
9
9
10
10
11
11
15
16
17
18
21
21
22
22
23
23
24
24
25
25
25
25
30
40
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
26 |
S441-160006 |
|
WASHER-HARDENED |
В корзину
|
4-1 |
51Q4-36013 |
|
Foot Board Wa-Rh |
В корзину
|
4-1 |
51Q4-36015 |
|
Foot Board Wa-Rh |
В корзину
|
4-2 |
51Q4-31370 |
|
Plate |
В корзину
|
4-3 |
S015-080206 |
|
Bolt-Hex |
В корзину
|
4-1 |
51Q4-36014 |
|
Foot Board Wa-Rh |
В корзину
|
4-4 |
51Q4-31360 |
|
Plate |
В корзину
|
3 |
51Q4-30314 |
|
Foot Board Assy-Lh |
В корзину
|
3 |
51Q4-30315 |
|
Foot Board Assy-Lh |
В корзину
|
3-1 |
51Q4-35014 |
|
Foot Board Wa-Lh |
В корзину
|
3-1 |
51Q4-35015 |
|
Foot Board Wa-Lh |
В корзину
|
3-3 |
51Q6-32200 |
|
Pad-Rubber |
В корзину
|
3-4 |
51Q4-31232 |
|
Bracket |
В корзину
|
3-5 |
51Q6-32310 |
|
Door Wa-Side |
В корзину
|
4 |
51Q4-36014 |
|
Foot Board Wa-Rh |
В корзину
|
4 |
51Q4-30410 |
|
Foot Board Assy-Rh |
В корзину
|
4-1 |
51Q4-36015 |
|
Foot Board Wa-Rh |
В корзину
|
5 |
51Q4-30851 |
|
Cover |
В корзину
|
6 |
51Q4-30841 |
|
Cover |
В корзину
|
7 |
51Q4-30860 |
|
Cover Wa-Front |
В корзину
|
21 |
51Q4-40213 |
|
Fender Wa-Front,Lh |
В корзину
|
21 |
51Q4-40214 |
|
Fender Wa-Front,Lh |
В корзину
|
22 |
51Q4-40223 |
|
Fender Wa-Front,Rh |
В корзину
|
22 |
51Q4-40224 |
|
Fender Wa-Front,Rh |
В корзину
|
23 |
51Q4-40115 |
|
Fender Wa-Rear,Lh |
В корзину
|
23 |
51Q4-40710 |
|
Fender Wa-Rear,Lh |
В корзину
|
23 |
51Q4-40711 |
|
Fender Wa-Rear,Lh |
В корзину
|
23 |
51Q4-40712 |
|
Fender Wa-Rear,Lh |
В корзину
|
23 |
51Q4-40713 |
|
Fender Wa-Rear,Lh |
В корзину
|
24 |
51Q4-40125 |
|
Fender Wa-Rear,Rh |
В корзину
|
24 |
51Q4-40720 |
|
Fender Wa-Rear,Rh |
В корзину
|
24 |
51Q4-40721 |
|
Fender Wa-Rear,Rh |
В корзину
|
24 |
51Q4-40722 |
|
Fender Wa-Rear,Rh |
В корзину
|
24 |
51Q4-40723 |
|
Fender Wa-Rear,Rh |
В корзину
|
25 |
S017-160356 |
|
Bolt-Hex |
В корзину
|
30 |
51Q4-08013 |
|
Lower Frame Wa |
В корзину
|
30 |
51Q4-08014 |
|
Lower Frame Wa |
В корзину
|
30 |
51Q4-09010 |
|
Lower Frame Wa |
В корзину
|
1 |
41N6-10100 |
|
COVER |
В корзину
|
2 |
41E9-1306 |
|
SEAL |
В корзину
|
3 |
51Q4-30313 |
|
Foot Board Assy-Lh |
В корзину
|
3-1 |
51Q4-35012 |
|
Foot Board Wa-Lh |
В корзину
|
3-2 |
51Q4-31210 |
|
Pad-Rubber |
В корзину
|
3-3 |
51Q4-31220 |
|
Pad-Rubber |
В корзину
|
3-4 |
51Q4-31231 |
|
Bracket |
В корзину
|
3-5 |
51Q4-33312 |
|
Side Door Wa |
В корзину
|
3-6 |
S015-080306 |
|
Bolt-Hex |
В корзину
|
3-7 |
S403-08500B |
|
Washer-Plain |
В корзину
|
3-8 |
S411-080006 |
|
WASHER-SPRING |
В корзину
|
3-9 |
S015-080206 |
|
Bolt-Hex |
В корзину
|
3-10 |
51Q4-31350 |
|
Stopper-Rubber |
В корзину
|
3-11 |
S205-06200B |
|
Nut-Hex |
В корзину
|
3-12 |
S091-100166 |
|
Bolt-Wing |
В корзину
|
3-13 |
51Q4-31242 |
|
Bracket |
В корзину
|
3-14 |
71Q6-52190GG |
|
Latch Assy |
В корзину
|
3-15 |
51Q4-31360 |
|
Plate |
В корзину
|
3-16 |
51Q4-31370 |
|
Plate |
В корзину
|
4 |
51Q4-36013 |
|
Foot Board Wa-Rh |
В корзину
|
5 |
51Q4-30850 |
|
Cover |
В корзину
|
6 |
51Q4-30840 |
|
Cover |
В корзину
|
7 |
51Q4-30812 |
|
Cover Wa |
В корзину
|
8 |
S037-102556 |
|
BOLT-W/WASHER |
В корзину
|
9 |
S037-122556 |
|
BOLT-W/WASHER |
В корзину
|
10 |
S017-20040D |
|
Bolt-Hex |
В корзину
|
11 |
S441-200006 |
|
WASHER-HARDENED |
В корзину
|
15 |
53N4-50610GG |
|
Hook Wa |
В корзину
|
16 |
S017-16040D |
|
BOLT-HEX |
В корзину
|
17 |
S441-160006 |
|
WASHER-HARDENED |
В корзину
|
18 |
S981-242500 |
|
PLUG |
В корзину
|
21 |
51Q4-40212 |
|
Fender Wa-Front,Lh |
В корзину
|
22 |
51Q4-40222 |
|
Fender Wa-Front,Rh |
В корзину
|
23 |
51Q4-40114 |
|
Fender Wa-Rear,Lh |
В корзину
|
24 |
51Q4-40124 |
|
Fender Wa-Rear,Rh |
В корзину
|
25 |
S017-160306 |
|
Bolt-Hex |
В корзину
|
30 |
51Q4-08012 |
|
Lower Frame Wa |
В корзину
|
40 |
81Q4-10580 |
|
Wheel Chock |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
