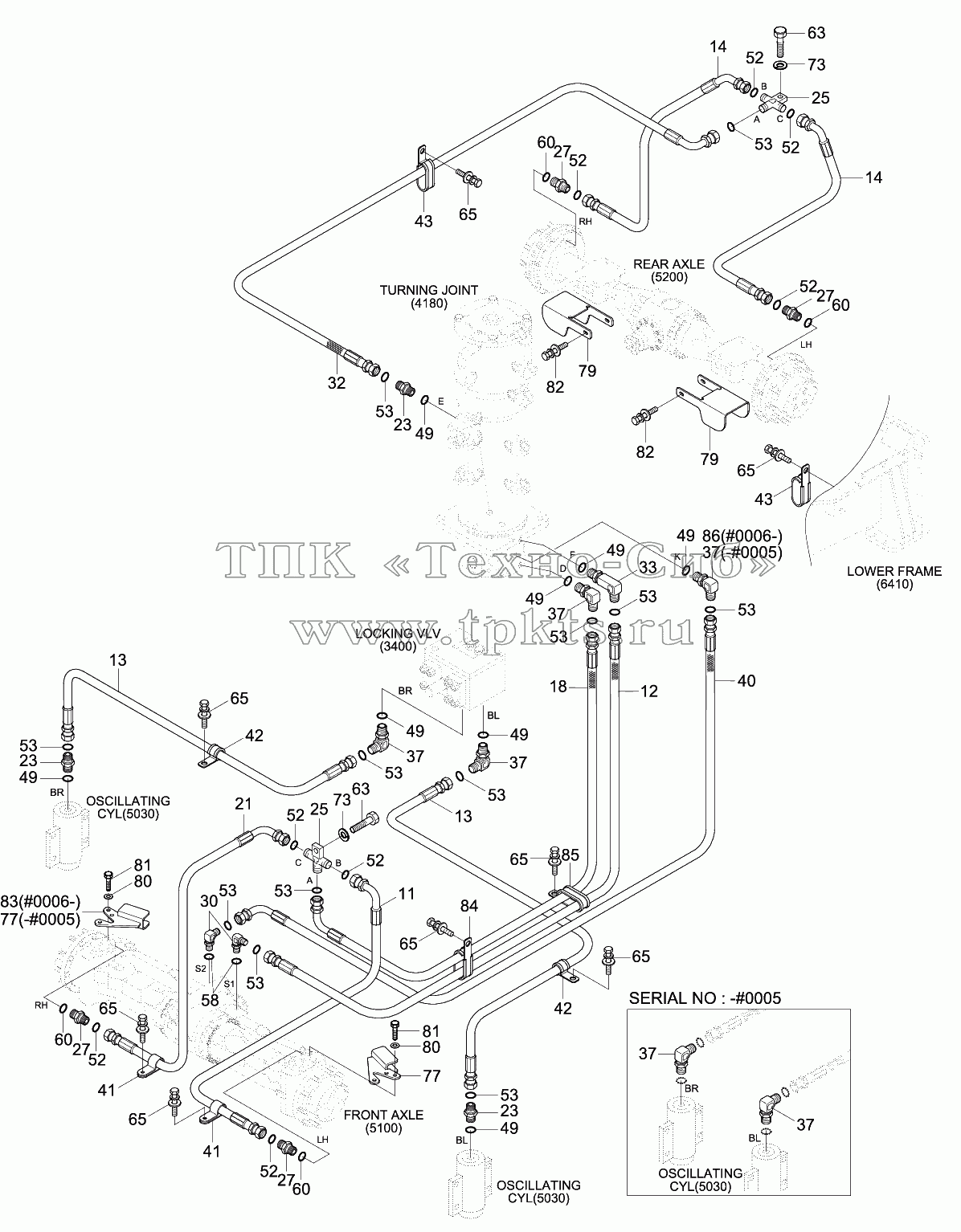

Каталоги запасных частей к спецтехнике Hyundai R140W-9 LOWER HYD PIPING 2 (-#0073)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
11
12
12
13
13
13
14
14
14
18
21
21
23
23
23
25
25
27
27
27
27
30
32
33
37
37
37
37
37
37
40
40
41
41
42
42
43
43
49
49
49
49
49
49
49
49
52
52
52
52
52
52
52
52
53
53
53
53
53
53
53
53
53
53
53
53
58
60
60
60
60
63
63
65
65
65
65
65
65
65
65
73
73
77
77
77
79
79
79
80
80
81
81
82
82
83
83
84
85
86
Позиция на иллюстрации Заводской номер детали Название детали
11 P933-047023 Hose Assy-Orfs 0x90 В корзину
11 P933-047025 Hose Assy-Orfs 0x90 В корзину
12 P933-066037 Hose Assy-Orfs 0x90 В корзину
12 P933-066038 Hose Assy-Orfs 0x90 В корзину
13 P933-067018 Hose Assy-Orfs 0x90 В корзину
13 P913-067018 Hose Assy-Orfs 0x0 В корзину
14 P923-047018 Hose Assy-Orfs 0x45 В корзину
14 P923-047016 Hose Assy-Orfs 0x45 В корзину
18 P933-067029 Hose Assy-Orfs 0x90 В корзину
21 P933-047026 Hose Assy-Orfs 0x90 В корзину
21 P913-047026 Hose Assy-Orfs 0x0 В корзину
23 X500-110002 CONNECTOR-ORFS В корзину
25 31N5-41030 Tee-Mountingg В корзину
27 X500-210002 Connector-Orfs В корзину
30 31N4-12120 Elbow-90 В корзину
32 P933-067028 Hose Assy-Orfs 0x90 В корзину
33 31N1-40130 ELBOW-90,LONG,ORFS В корзину
37 X520-110002 ELBOW-90,ORFS В корзину
40 P933-066039 Hose Assy-Orfs 0x90 В корзину
40 P933-066042 Hose Assy-Orfs 0x90 В корзину
41 31L7-10190 CLAMP-TUBE В корзину
42 31L7-10200 CLAMP-TUBE В корзину
43 31L7-10230 CLAMP В корзину
49 S631-014004 O-RING В корзину
52 S621-011001 O-RING В корзину
53 S621-012001 O-RING В корзину
58 P392-180000 Washer-Copper В корзину
60 Y161-014001 O-RING В корзину
63 S017-100356 Bolt-Hex В корзину
65 S037-101526 BOLT-W/WASHER В корзину
73 S411-100006 WASHER-SPRING В корзину
77 31N4-41161 Cover Wa-Front В корзину
77 31Q4-41160 Cover Wa-Front В корзину
79 31Q4-41200 Cover-Brake Hose В корзину
79 31N4-41200 Cover-Brake Hose В корзину
80 S441-120006 Washer-Hardened В корзину
81 S018-120506 Bolt-Hex В корзину
82 S037-102526 BOLT-W/WASHER В корзину
83 31Q4-41170 Cover Wa-Front В корзину
83 31N6-41170 Connector-Long,Orfs В корзину
84 31L7-10240 CLAMP-TUBE INS В корзину
85 31L7-10270 CLAMP-TUBE В корзину
86 X530-110002 Elbow-45,Orfs В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
