Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Hyundai › R140W-9 › LOWER HYD PIPING (FRONT BLADE, -#0309)

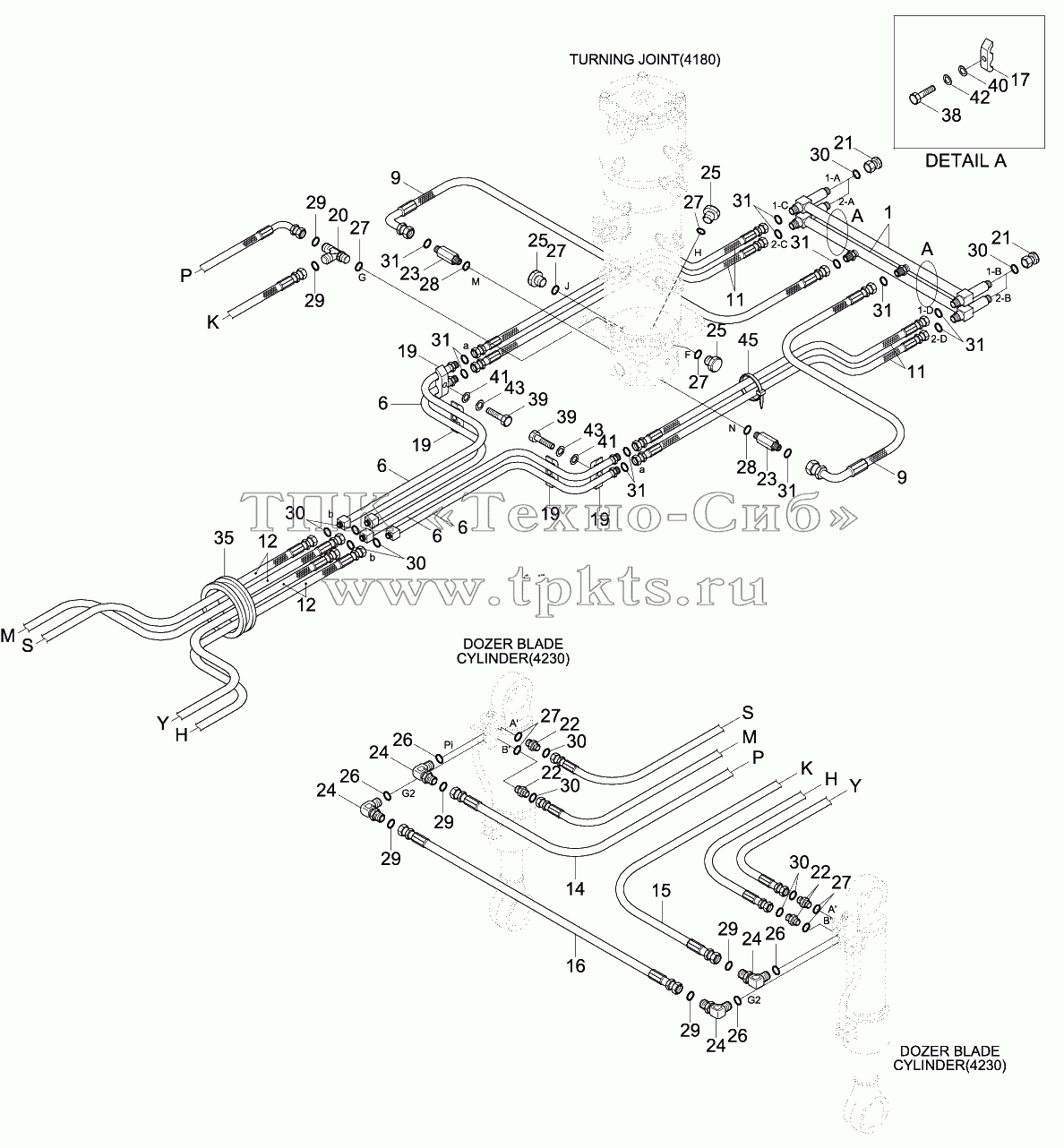

Каталоги запасных частей к спецтехнике Hyundai R140W-9 LOWER HYD PIPING (FRONT BLADE, -#0309)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
6
6
6
6
9
9
11
11
12
12
14
15
16
17
19
19
19
19
20
21
21
22
22
22
23
23
24
24
24
24
25
25
25
26
26
26
26
27
27
27
27
27
27
28
28
29
29
29
29
29
29
30
30
30
30
30
30
30
31
31
31
31
31
31
31
31
35
38
39
39
40
41
41
42
43
43
45
Позиция на иллюстрации Заводской номер детали Название детали
1 31Q4-70311 Pipe Assy В корзину
6 31Q4-70360 Pipe Assy В корзину
9 P933-089009 Hose Assy-Orfs 0x90 В корзину
11 P913-089029 Hose Assy-Orfs 0x0 В корзину
12 P913-069018 Hose Assy-Orfs 0x0 В корзину
14 P933-044049 Hose Assy-Orfs 0x90 В корзину
15 P913-044050 Hose Assy-Orfs 0x0 В корзину
16 P913-049014 Hose Assy-Orfs 0x0 В корзину
17 34EA-10250 Clamp-Pipe В корзину
19 31EE-50180 Clamp Assy В корзину
20 X820-065151 Tee-R/Type, Orfs В корзину
21 X710-100104 Cap-Hyd,Orfs В корзину
22 X500-110002 CONNECTOR-ORFS В корзину
23 X511-108533 Connector-Orfs, Long В корзину
24 X520-110001 ELBOW-90,ORFS В корзину
25 P220-110103 PLUG-HEX В корзину
26 S631-011004 O-RING В корзину
27 S631-014004 O-RING В корзину
28 S631-018004 O-RING В корзину
29 S621-011001 O-RING В корзину
30 S621-012001 O-RING В корзину
31 S621-014001 O-RING В корзину
35 S760-091414 Grommet В корзину
38 S017-100606 Bolt-Hex В корзину
39 S017-120606 Bolt-Hex В корзину
40 S403-101006 Washer-Plain В корзину
41 S403-121006 Washer-Plain В корзину
42 S411-100006 WASHER-SPRING В корзину
43 S411-120006 WASHER-SPRING В корзину
45 S552-102370 Clamp-Band В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
