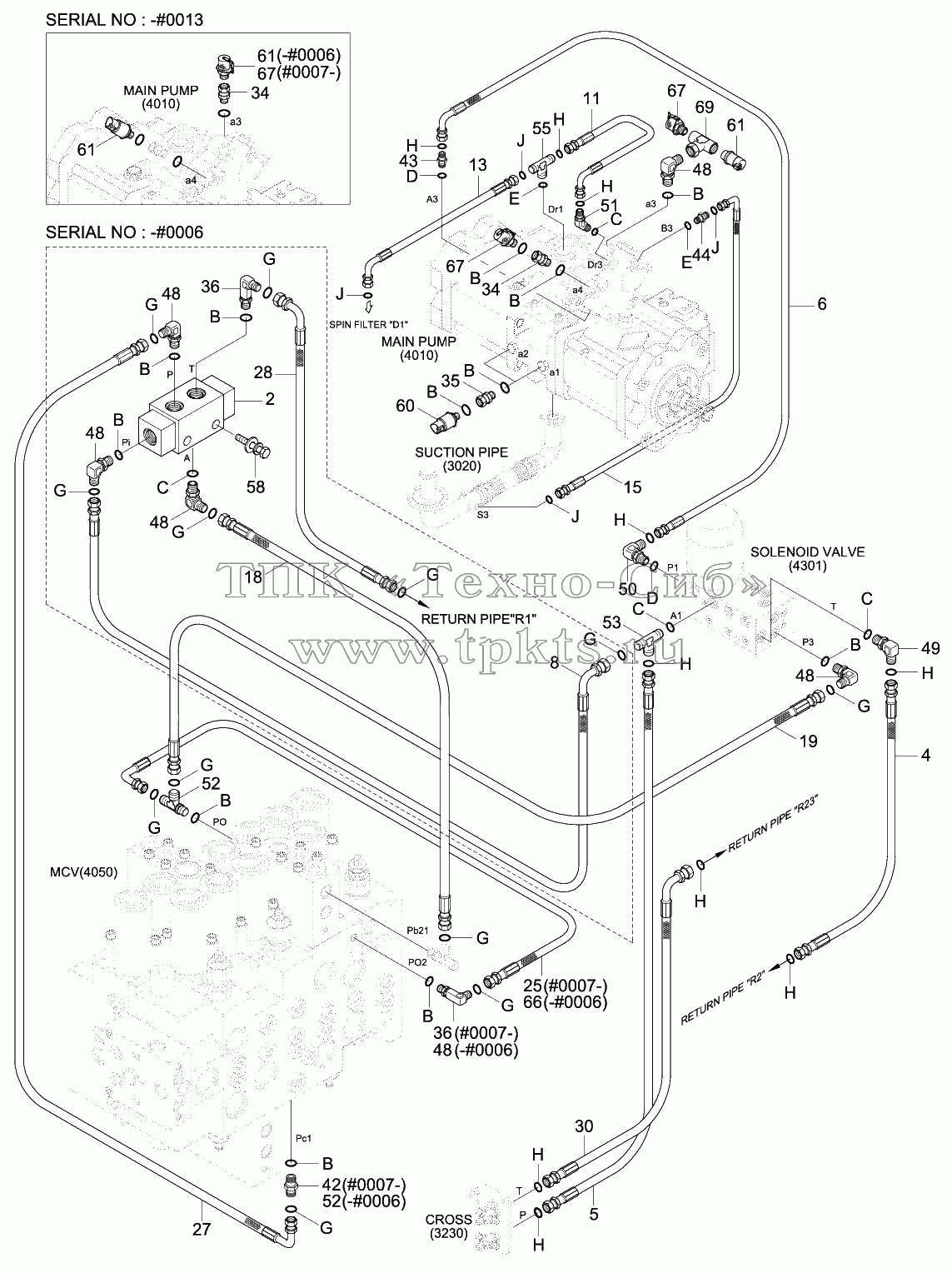

Каталоги запасных частей к спецтехнике Hyundai R140W-9 PILOT HYD PIPING (BASE 2)
13
28
30
43
60
61
61
61
2
4
5
6
8
11
13
15
18
19
25
27
28
30
34
34
35
36
36
42
43
44
48
48
48
48
48
48
49
50
51
52
52
53
55
58
60
61
61
61
66
67
67
67
69
B
B
B
B
B
B
B
B
B
B
B
B
C
C
C
C
D
D
E
E
G
G
G
G
G
G
G
G
G
G
G
G
H
H
H
H
H
H
H
H
H
H
J
J
J
J
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 13 |
P930-122010 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 28 |
X400-042038 |
|
Hose Assy-Synflex, Orfs |
В корзину
|
| 30 |
X420-062026 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 43 |
X530-110003 |
|
Elbow-45, Orfs |
В корзину
|
| 60 |
31Q4-40800 |
|
SENSOR-PRESSURE |
В корзину
|
| 61 |
31Q4-40830 |
|
SENSOR-PRESSURE |
В корзину
|
| 2 |
31Q6-20150 |
|
Select Valve |
В корзину
|
| 4 |
P910-062040 |
|
Hose Assy-Orfs 0x0 |
В корзину
|
| 5 |
P910-062060 |
|
Hose Assy-Orfs 0x0 |
В корзину
|
| 6 |
P910-082017 |
|
Hose Assy-Orfs 0x0 |
В корзину
|
| 8 |
P930-042022 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 11 |
P930-062009 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 13 |
P930-122009 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 15 |
P930-122023 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 18 |
X400-042039 |
|
Hose Assy-Synf,Orfs |
В корзину
|
| 19 |
X400-042040 |
|
Hose Assy-Synflex, Orfs |
В корзину
|
| 25 |
X420-042010 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 27 |
X420-042029 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 28 |
X420-042038 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 30 |
X420-062027 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 34 |
31E5-11110 |
|
ADAPTER |
В корзину
|
| 35 |
31E9-22120 |
|
Connector |
В корзину
|
| 36 |
31N6-25110 |
|
ELBOW-90,LONG |
В корзину
|
| 42 |
X500-110001 |
|
CONNECTOR-ORFS |
В корзину
|
| 43 |
X500-110003 |
|
CONNECTOR-ORFS |
В корзину
|
| 44 |
X500-110004 |
|
CONNECTOR-ORFS |
В корзину
|
| 48 |
X520-110001 |
|
ELBOW-90,ORFS |
В корзину
|
| 49 |
X520-110002 |
|
ELBOW-90,ORFS |
В корзину
|
| 50 |
X520-110003 |
|
ELBOW-90,ORFS |
В корзину
|
| 51 |
X530-110002 |
|
Elbow-45,Orfs |
В корзину
|
| 52 |
X820-045151 |
|
TEE-R/TYPE,ORFS |
В корзину
|
| 53 |
31N5-30100 |
|
Tee |
В корзину
|
| 55 |
X820-125452 |
|
Tee-R/Type,Orfs |
В корзину
|
| 58 |
S035-082526 |
|
BOLT-W/WASHER |
В корзину
|
| 60 |
31Q8-40500 |
|
Sensor-Pressure |
В корзину
|
| 61 |
31Q8-40520 |
|
Sensor-Pressure |
В корзину
|
| 66 |
X420-042014 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 67 |
31EK-11130 |
|
COUPLING-SCREW |
В корзину
|
| 69 |
31Q4-20170 |
|
TEE-TEST PORT |
В корзину
|
| B |
S631-011004 |
|
O-RING |
В корзину
|
| C |
S631-014004 |
|
O-RING |
В корзину
|
| D |
S631-018004 |
|
O-RING |
В корзину
|
| E |
S631-024004 |
|
O-RING |
В корзину
|
| G |
S621-011001 |
|
O-RING |
В корзину
|
| H |
S621-012001 |
|
O-RING |
В корзину
|
| J |
S621-018001 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
