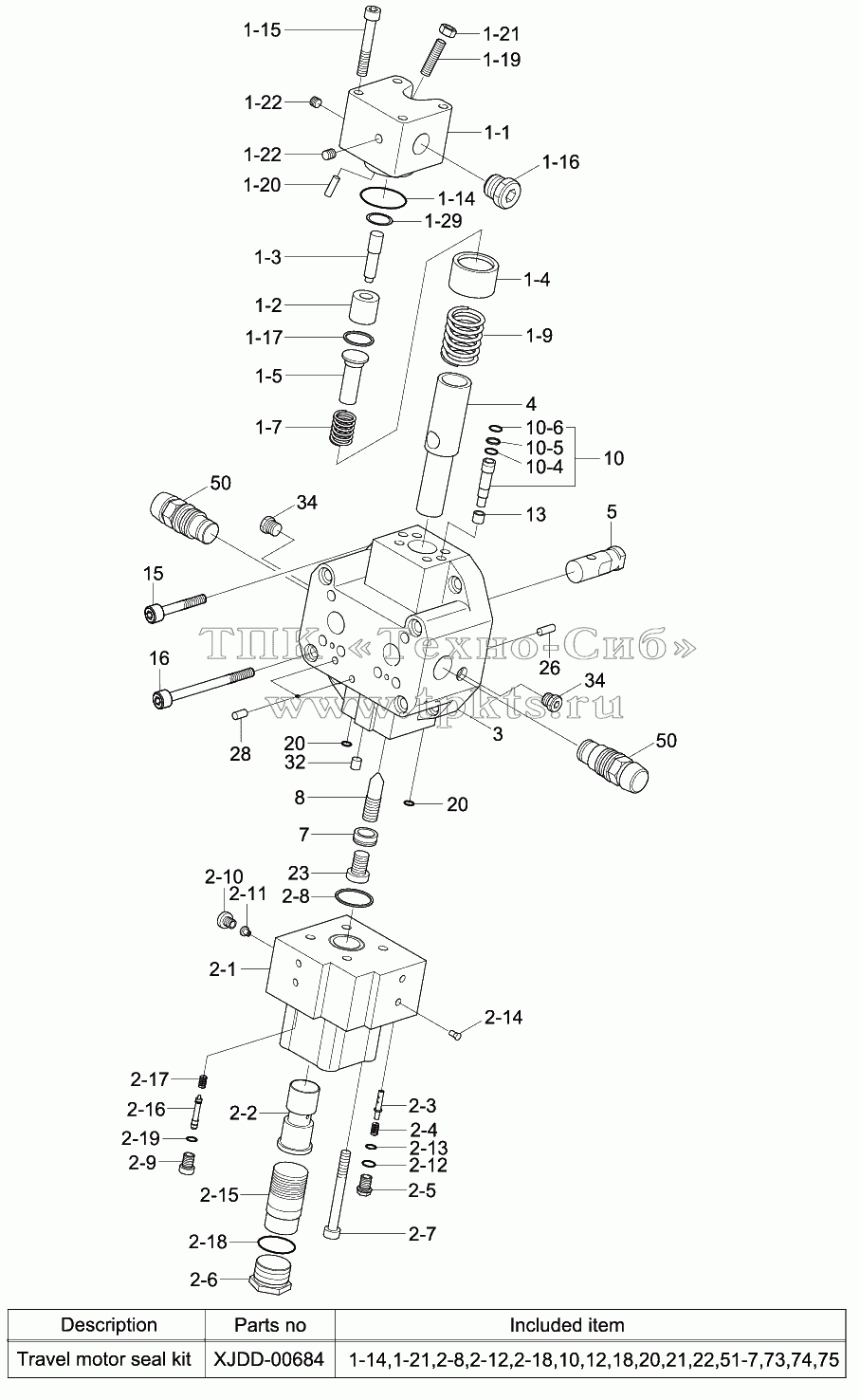

Каталоги запасных частей к спецтехнике Hyundai R140W-9 TRAVEL MOTOR (2/2)

2-14

1-2

1-3

1-4

1-5

1-7

1-9

1-15

1-16

1-17

1-19

1-20

1-22

1-29

2-1

2-2

2-3

2-4

2-5

2-6

2-7

2-9

2-10

2-11

2-13

2-15

2-16

2-17

2-19

10-4

10-5

10-6

XJDD-00684

1-14

1-21

2-8

2-12

2-18

1-1

Позиция на иллюстрации	Заводской номер детали	Название детали
2-14	XJDD-00277	Pin-D/Break Off	В корзину
XJDD-01011	XJDD-01011	Control	В корзину
1	XJDD-01012	Control Part	В корзину
1-2	XJDD-00265	Bushing-Control	В корзину
1-3	XJDD-01014	Piston-Control	В корзину
1-4	XJDD-00267	Bushing-Adjusting	В корзину
1-5	XJDD-00268	Collar-Spring	В корзину
1-7	XJDD-00269	Spring-Pressure	В корзину
1-9	XJDD-00270	Spring-Pressure	В корзину
1-15	XJDD-00272	Screw-Socket Head	В корзину
1-16	XJDD-00174	Screw-Locking	В корзину
1-17	XJDD-00273	Ring-Retaining	В корзину
1-19	XJDD-00274	Pin-Threaded	В корзину
1-20	XJDD-00275	Pin-Cylinder	В корзину
1-22	XJDD-00277	Pin-D/Break Off	В корзину
1-29	XJDD-00278	Disc-Retaining	В корзину
2	XJDD-00930	Stroke Limit	В корзину
2-1	XJDD-01015	Housing	В корзину
2-2	XJDD-00332	Piston	В корзину
2-3	XJDD-00281	Piston-Control	В корзину
2-4	XJDD-00338	Spring-Pressure	В корзину
2-5	XJDD-00282	Screw-Locking	В корзину
2-6	XJDD-01016	Screw-Locking	В корзину
2-7	XJDD-01017	Screw-Socket Head	В корзину
2-9	XJDD-01018	Screw-Locking	В корзину
2-10	XJDD-00175	Screw-Locking	В корзину
2-11	XJDD-00286	Orifice	В корзину
2-13	XJDD-01019	Shim	В корзину
2-15	XJDD-01020	Piston	В корзину
2-16	XJDD-00972	Piston-Control	В корзину
2-17	XJDD-01021	Spring-Pressure	В корзину
2-19	XJDD-00975	Shim	В корзину
3	XJDD-01022	Plate-Port	В корзину
4	XJDD-00248	Piston-Positioning	В корзину
5	XJDD-00249	Trunnion	В корзину
7	XJDD-00934	Piston With Piston Rings	В корзину
8	XJDD-00251	Pin-Threaded	В корзину
10	XJDD-00936	Check Valve	В корзину
10-4	XJDD-00259	O-Ring	В корзину
10-5	XJDD-00329	Ring-Back Up	В корзину
10-6	XJDD-00620	O-Ring	В корзину
13	XJDD-00254	Bushing	В корзину
15	XJDD-00255	Screw-Socket Head	В корзину
16	XJDD-00256	Screw-Socket Head	В корзину
23	XJDD-00260	Screw-Socket Head	В корзину
26	XJDD-00262	Pin-Cylinder	В корзину
28	XJDD-00178	Pin-D/Break Off	В корзину
32	XJDD-00181	Pin-D/Break Off	В корзину
34	XJDD-00210	Screw-Locking	В корзину
50	XJDD-00622	Relief Valve	В корзину
XJDD-00684	XJDD-00684	Seal Kit	В корзину
1-14	XJDD-00271	O-Ring	В корзину
1-21	XJDD-00276	Nut-Seal Lock	В корзину
2-8	XJDD-00284	O-Ring	В корзину
2-12	XJDD-00287	O-Ring	В корзину
2-18	XJDD-00195	O-Ring	В корзину
20	XJDD-00258	O-Ring	В корзину
1-1	XJDD-01013	Housing-Control	В корзину
