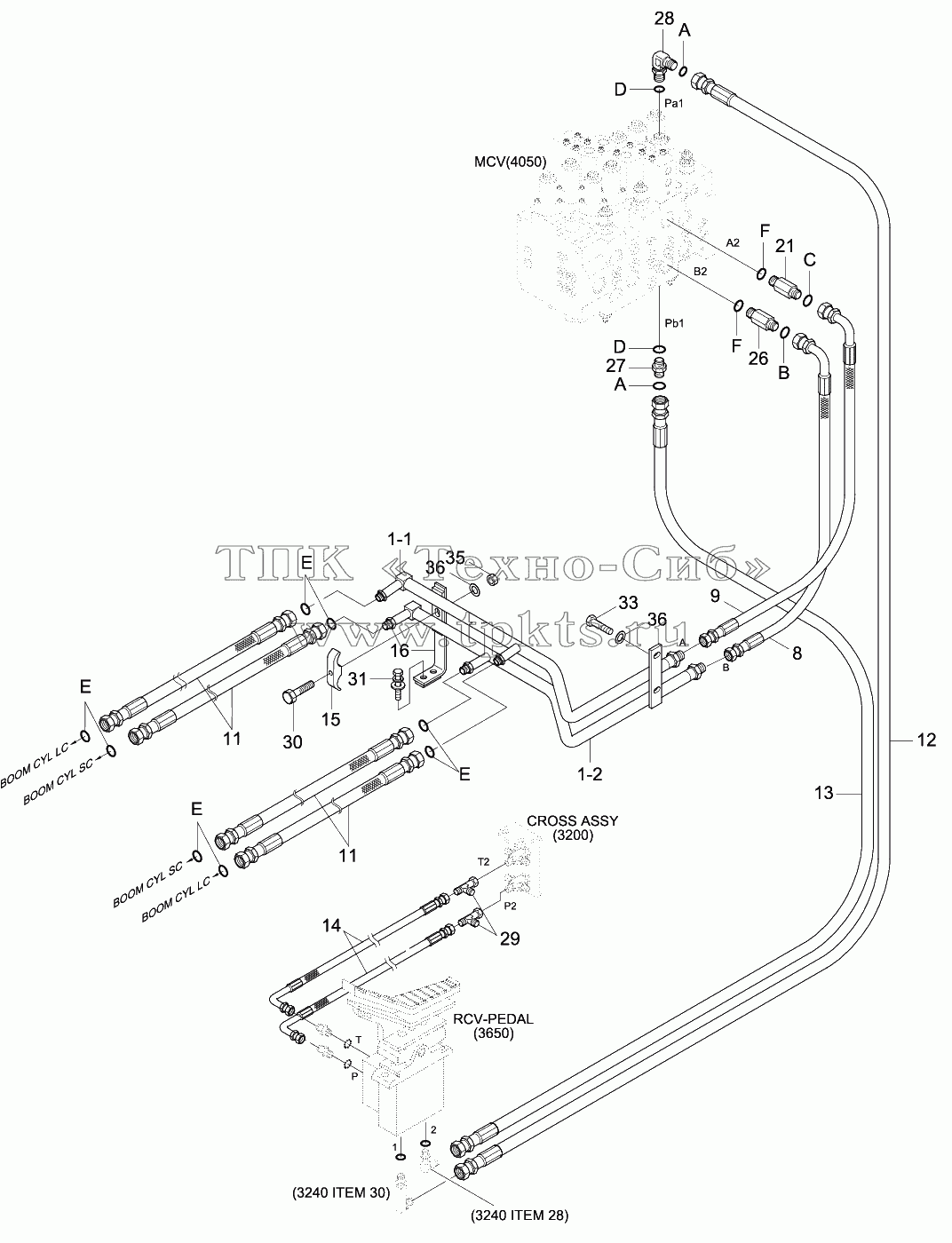

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
31Q4-13421 | 31Q4-13421 | Pipe Assy | В корзину | |
31Q4-13411 | 31Q4-13411 | Pipe Assy | В корзину | |
1 | 31Q4-13430 | Pipe Sub Assy | В корзину | |
8 | P930-128017 | Hose Assy-Orfs 0x90 | В корзину | |
8 | P930-128018 | Hose Assy-Orfs 0x90 | В корзину | |
9 | P930-128019 | Hose Assy-Orfs 0x90 | В корзину | |
9 | P930-128020 | Hose Assy-Orfs 0x90 | В корзину | |
11 | 31Q4-13340 | Hose Assy | В корзину | |
12 | X400-042054 | Hose Assy-Synf Orfs | В корзину | |
12 | X400-042056 | Hose Assy-Synf,Orfs | В корзину | |
13 | X400-042062 | HOSE ASSY-SYNF,ORFS | В корзину | |
13 | X400-042060 | Hose Assy-Synf,Orfs | В корзину | |
14 | X420-042021 | HOSE ASSY-ORFS 0X90 | В корзину | |
15 | 31N4-12270 | Clamp-Pipe | В корзину | |
16 | 31Q4-12310 | Bracket-Return | В корзину | |
21 | X511-116544 | Connector-Long, Orfs | В корзину | |
24 | X520-110004 | ELBOW-90,ORFS | В корзину | |
26 | X511-112546 | Connector-Long, Orfs | В корзину | |
27 | X500-110001 | CONNECTOR-ORFS | В корзину | |
28 | X520-110001 | ELBOW-90,ORFS | В корзину | |
29 | X840-515151 | Tee-R/Type, Swivel, Orfs | В корзину | |
30 | S017-100756 | Bolt-Hex | В корзину | |
31 | S037-103026 | BOLT-W/WASHER | В корзину | |
33 | S017-100256 | Bolt-Hex | В корзину | |
35 | S207-101006 | Nut-Hex | В корзину | |
36 | S403-10200B | WASHER-PLAIN | В корзину |
