Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
S651-810002 | S651-810002 | NIPPLE-GREASE | В корзину | |
51Q4-51510 | 51Q4-51510 | Cover Wa-Blade | В корзину | |
S037-122556 | S037-122556 | BOLT-W/WASHER | В корзину | |
09317-52420 | 09317-52420 | WASHER | В корзину | |
51Q4-51410 | 51Q4-51410 | Plate-Lock | В корзину | |
S652-810002 | S652-810002 | Nipple-Grease | В корзину | |
Y020-05511 | Y020-05511 | Seal-Dust.Dli.Kpu | В корзину | |
51N4-51282 | 51N4-51282 | Bolt-Cover Mtg | В корзину | |
51Q4-51460 | 51Q4-51460 | Washer-Hardened | В корзину | |
S205-16100B | S205-16100B | NUT-HEX | В корзину | |
51Q4-50281 | 51Q4-50281 | Washer-Lock | В корзину | |
S017-120406 | S017-120406 | Bolt-Hex | В корзину | |
S392-065090 | S392-065090 | Shim-Round(20t) | В корзину | |
S411-200006 | S411-200006 | Washer-Spring | В корзину | |

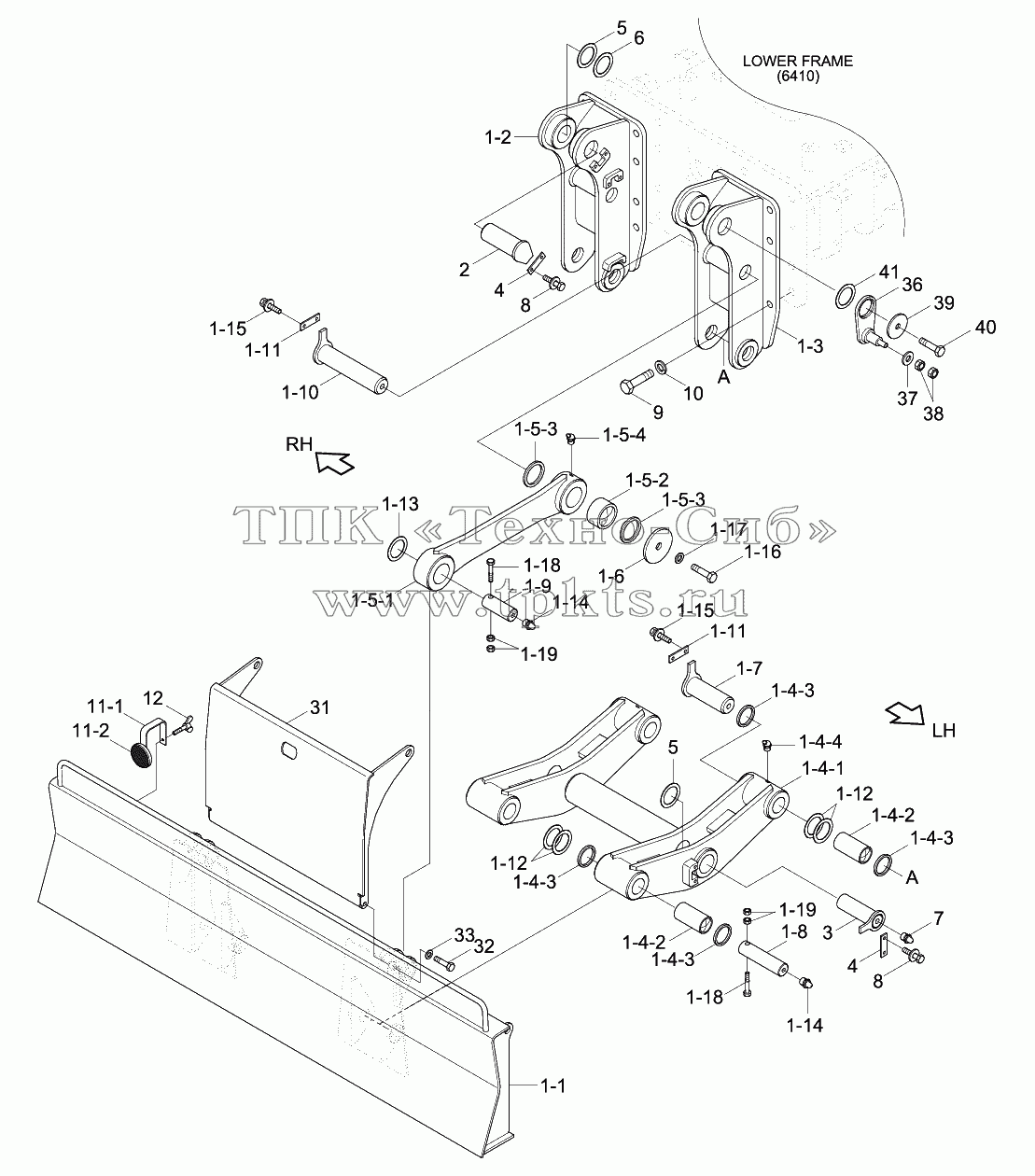

1 | 58Q4-52001 | Blade Assy | В корзину | |
1-1 | 58Q4-52011 | Blade Wa | В корзину | |
1-2 | 51Q4-52260 | Bracket Wa-Rh | В корзину | |
1-3 | 51Q4-52250 | Bracket Wa-Lh | В корзину | |
1-4 | 51Q4-52050 | Link Assy | В корзину | |
1-4-1 | 51Q4-52060 | Link Wa | В корзину | |
1-4-2 | 51Q4-55010 | Bushing | В корзину | |
1-4-3 | Y020-055511 | Seal-Dust,Dli,Kpu | В корзину | |
1-4-4 | S652-810002 | Nipple-Grease | В корзину | |
1-5 | 51Q4-52360 | Link Assy | В корзину | |
1-5-1 | 51Q4-52370 | Link Wa | В корзину | |
1-5-2 | 51Q4-55000 | Bushing | В корзину | |
1-6 | 51Q4-50210 | Washer-Lock | В корзину | |
1-7 | 51Q4-55320 | Pin Assy | В корзину | |
1-8 | 51N4-55321 | Pin Assy | В корзину | |
1-9 | 51N4-55311 | Pin Assy | В корзину | |
1-10 | 53N4-55330 | Pin Assy | В корзину | |
1-11 | 51Q4-51410 | Plate-Lock | В корзину | |
1-12 | S391-055095 | Shim-Round | В корзину | |
1-13 | S392-055095 | Shim-Round | В корзину | |
1-14 | S651-810002 | NIPPLE-GREASE | В корзину | |
1-15 | S037-122556 | BOLT-W/WASHER | В корзину | |
1-16 | S017-120406 | Bolt-Hex | В корзину | |
1-17 | S441-12000B | WASHER-HARDENED | В корзину | |
1-18 | S017-161206 | Bolt-Hex | В корзину | |
1-19 | S205-16100B | NUT-HEX | В корзину | |
2 | 51Q4-55440 | Pin Assy | В корзину | |
3 | 53N4-55450 | Pin Assy | В корзину | |
5 | S391-065110 | Shim-Round | В корзину | |
6 | S392-065110 | Shim-Round | В корзину | |
9 | S018-24050D | Bolt-Hex | В корзину | |
10 | S441-240006 | WASHER-HARDENED | В корзину | |
11-1 | 51Q4-51150 | Bracket-Reflector | В корзину | |
11-2 | 51EK-52990 | Reflector-Rear | В корзину | |
12 | S091-100206 | Bolt-Wing | В корзину | |
11 | 51Q4-51140 | Reflector Assy | В корзину |
