Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Hyundai › R140W-9S › LOWER HYD PIPING 2

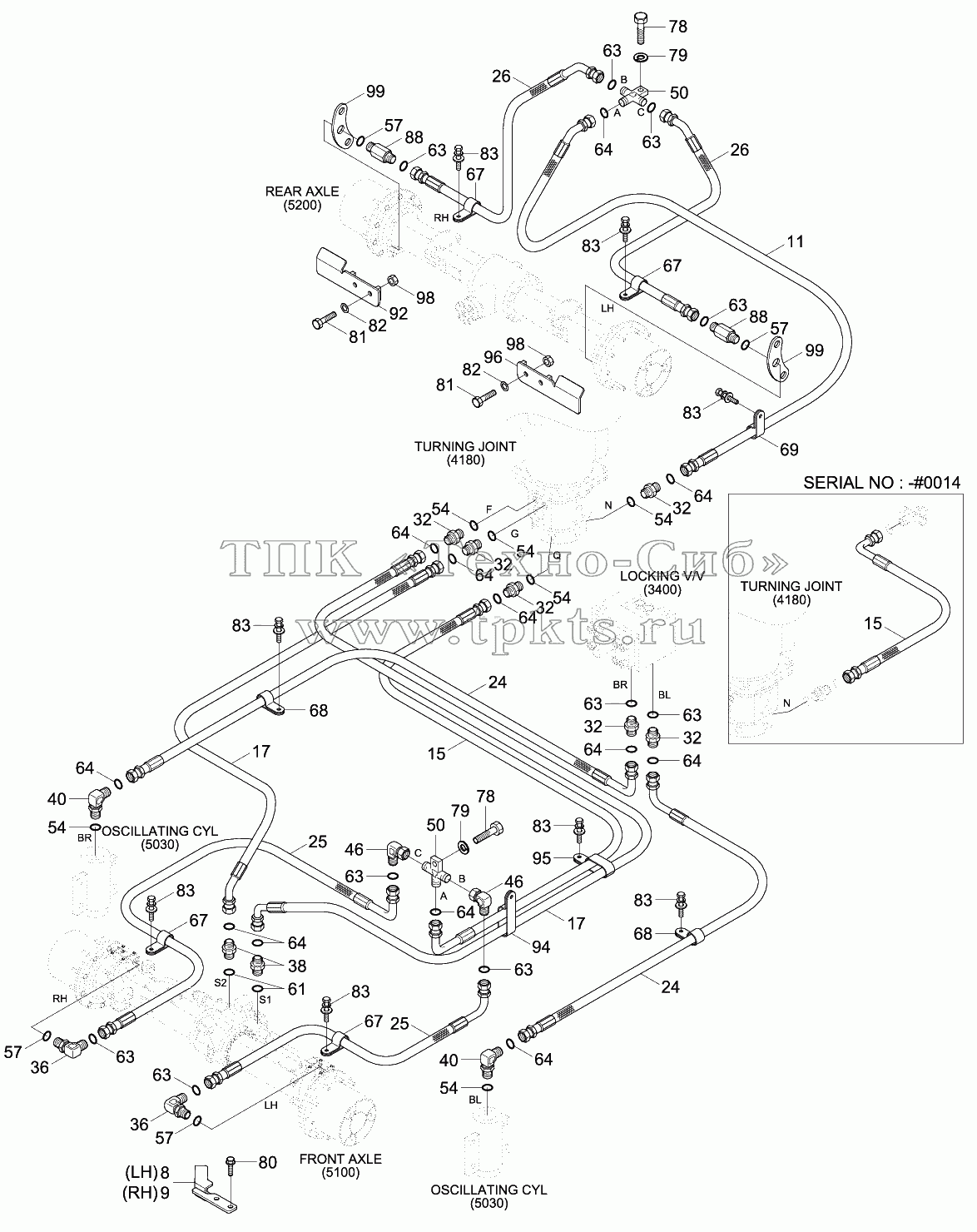

Каталоги запасных частей к спецтехнике Hyundai R140W-9S LOWER HYD PIPING 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
8
9
11
15
15
17
17
24
24
25
25
26
26
32
32
32
32
32
32
36
36
38
40
40
46
46
50
50
54
54
54
54
54
54
57
57
57
57
61
63
63
63
63
63
63
63
63
63
63
64
64
64
64
64
64
64
64
64
64
64
67
67
67
67
68
68
69
78
78
79
79
80
83
83
83
83
83
83
83
83
88
88
94
95
99
99
Позиция на иллюстрации Заводской номер детали Название детали
8 31Q4-43010 Cover Wa-Front В корзину
9 31Q4-43020 Cover Wa-Front В корзину
11 P923-067022 Hose Assy-Orfs 0x45 В корзину
15 P933-067027 Hose Assy-Orfs 0x90 В корзину
17 P923-066036 Hose Assy-Orfs 0x45 В корзину
24 P933-067018 Hose Assy-Orfs 0x90 В корзину
25 P933-043024 Hose Assy-Orfs 0x90 В корзину
26 P923-043020 Hose Assy-Orfs 0x45 В корзину
32 X500-110002 CONNECTOR-ORFS В корзину
36 X530-210001 Elbow-45,Orfs В корзину
38 X520-210004 Elbow-90,Orfs В корзину
40 X520-110002 ELBOW-90,ORFS В корзину
46 X850-515100 ELBOW-90 SWIVEL,ORFS В корзину
50 31N5-41030 Tee-Mountingg В корзину
54 S631-014004 O-RING В корзину
57 Y161-014001 O-RING В корзину
61 P392-180000 Washer-Copper В корзину
63 S621-011001 O-RING В корзину
64 S621-012001 O-RING В корзину
67 31L7-10190 CLAMP-TUBE В корзину
68 31L7-10200 CLAMP-TUBE В корзину
69 31L7-10230 CLAMP В корзину
78 S017-100356 Bolt-Hex В корзину
79 S411-100006 WASHER-SPRING В корзину
80 S057-160451 Bolt-Hex,Flange В корзину
83 S037-101526 BOLT-W/WASHER В корзину
88 31N6-41170 Connector-Long,Orfs В корзину
94 31L7-10240 CLAMP-TUBE INS В корзину
95 31L7-10270 CLAMP-TUBE В корзину
99 31Q4-43170 Protector В корзину
