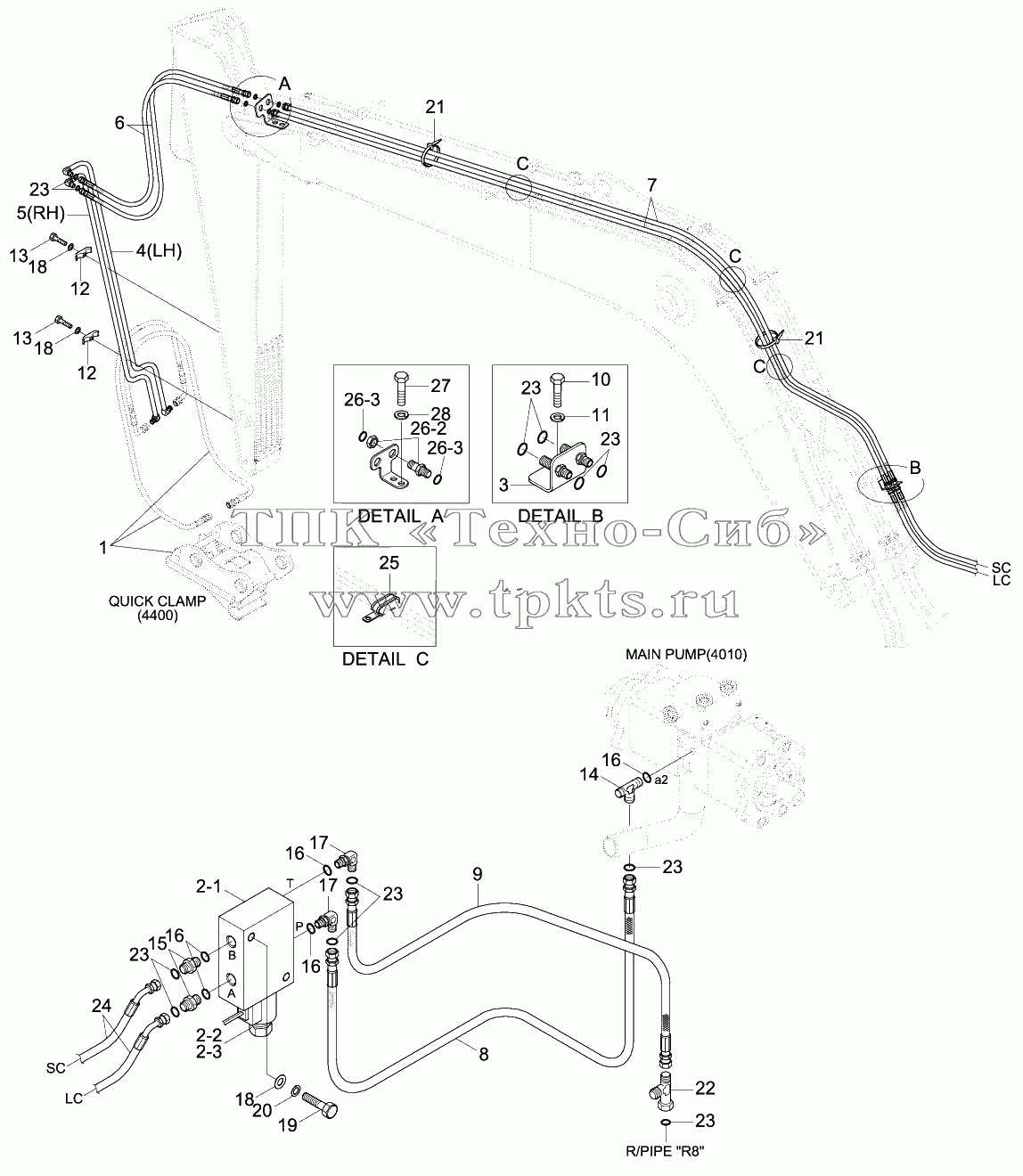

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
4 | 31Q4-93720 | Pipe Assy | В корзину | |
5 | 31Q4-93740 | Pipe Assy | В корзину | |
6 | P915-048033 | Hose Assy-Orfs 0x0 | В корзину | |
6 | P915-048050 | Hose Assy-Orfs 0x0 | В корзину | |
7 | P910-048087 | Hose Assy-Orfs 0x0 | В корзину | |
1 | QuickClampAssy | Quick Clamp Assy | В корзину | |
2 | 31Q6-91720 | SOLENOID VALVE-Q/CLAMP | В корзину | |
2-1 | B-34EA-91720 | MANIFOLD | В корзину | |
2-2 | GS044200NC | VALVE-SOLENOID | В корзину | |
2-3 | LTC0627VMD/DT | COIL | В корзину | |
3 | 31N4-90680 | Termainal-Q/Clamp | В корзину | |
4 | 31Q4-93710 | Pipe Assy | В корзину | |
5 | 31Q4-93730 | Pipe Assy | В корзину | |
6 | P915-048026 | Hose Assy-Orfs 0x0 | В корзину | |
7 | P910-048095 | Hose Assy-Orfs 0x0 | В корзину | |
8 | 31N4-95750 | Hose Assy | В корзину | |
9 | P930-042008 | Hose Assy-Orfs 0x90 | В корзину | |
10 | S017-16075D | Bolt-Hex | В корзину | |
11 | S411-160006 | WASHER-SPRING | В корзину | |
12 | 34EA-91811 | CLAMP-PIPE | В корзину | |
13 | S017-100306 | Bolt-Hex | В корзину | |
14 | 31N4-22170 | TEE-RUN TYPE | В корзину | |
15 | X500-110001 | CONNECTOR-ORFS | В корзину | |
16 | S631-011004 | O-RING | В корзину | |
17 | X520-110001 | ELBOW-90,ORFS | В корзину | |
18 | S441-100006 | Washer-Hardened | В корзину | |
19 | S017-100506 | BOLT-HEX | В корзину | |
20 | S411-100006 | WASHER-SPRING | В корзину | |
21 | S554-054300 | CLAMP-BAND | В корзину | |
22 | X840-515151 | Tee-R/Type, Swivel, Orfs | В корзину | |
23 | S621-011001 | O-RING | В корзину | |
24 | P920-048034 | Hose Assy-Orfs 0x45 | В корзину | |
25 | 31L7-10200 | CLAMP-TUBE | В корзину | |
26 | 31Q4-93750 | Terminal Assy | В корзину | |
26-2 | X540-120001 | CONNECTOR-ORFS | В корзину | |
27 | S017-120656 | BOLT-HEX | В корзину | |
28 | S411-120006 | WASHER-SPRING | В корзину |
