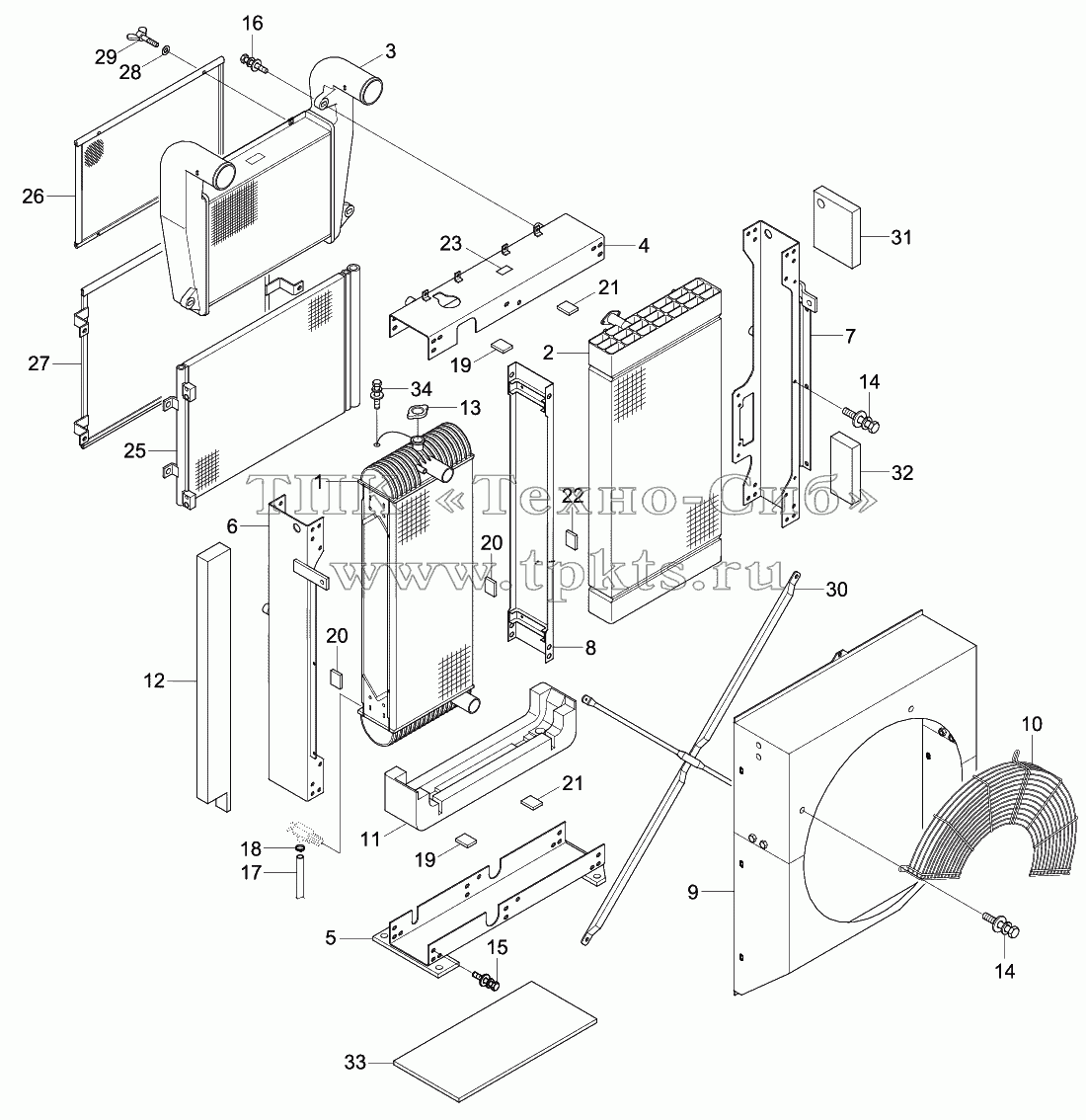

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1BQ4-44000 | 1BQ4-44000 | Radiator Total Assy | В корзину | |
1 | 11Q4-44021 | Radiator Assy | В корзину | |
2 | 11Q4-42022 | Oil Cooler Assy | В корзину | |
3 | 11Q4-42400 | Charge Air Cooler | В корзину | |
4 | 11Q4-44030 | Support Assy-Upper | В корзину | |
5 | 11Q4-42320 | Support-Lower | В корзину | |
6 | 11Q4-42330 | Support-Lh, Side | В корзину | |
7 | 11Q4-42340 | Support-Rh, Side | В корзину | |
8 | 11Q4-42350 | Support-Lh, Mid | В корзину | |
9 | 1BQ4-44010 | Shroud Assy | В корзину | |
10 | 11Q4-42051 | Guard-Fan | В корзину | |
11 | 11Q4-42360 | Isolator | В корзину | |
12 | 11Q4-42160 | Sponge | В корзину | |
13 | 11N4-49480 | Cap | В корзину | |
14 | AA000003 | Bolt-W/Washer | В корзину | |
15 | AC100938 | Bolt-W/Washer | В корзину | |
16 | AC101428 | Bolt Assy | В корзину | |
17 | AC101429 | Hose-Drain | В корзину | |
18 | AC101458 | Clip-Hose | В корзину | |
19 | AC101232 | Sealing-Rad, Bottom | В корзину | |
20 | AC101242 | Sealing-Rad, Side | В корзину | |
21 | AC101233 | Sealing-Oc Top, Bottom | В корзину | |
22 | AC101243 | Sealing-Oc, Side | В корзину | |
23 | NamePlate | Name Plate | В корзину | |
25 | 11Q6-90071 | CONDENSER-R/DRYER | В корзину | |
26 | 11Q4-42370 | Net-A | В корзину | |
27 | 11Q4-42380 | Net-B | В корзину | |
28 | AB61500208_3 | Washer-Plain | В корзину | |
29 | AC101316 | Bolt-Wing | В корзину | |
30 | 11Q4-42390 | Bar-Cross | В корзину | |
31 | AC101672 | Sealing-A | В корзину | |
32 | AC101462 | Sealing-C | В корзину | |
33 | AC101321 | Sealing-D | В корзину | |
34 | A1W00190 | Bolt | В корзину |
