Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|

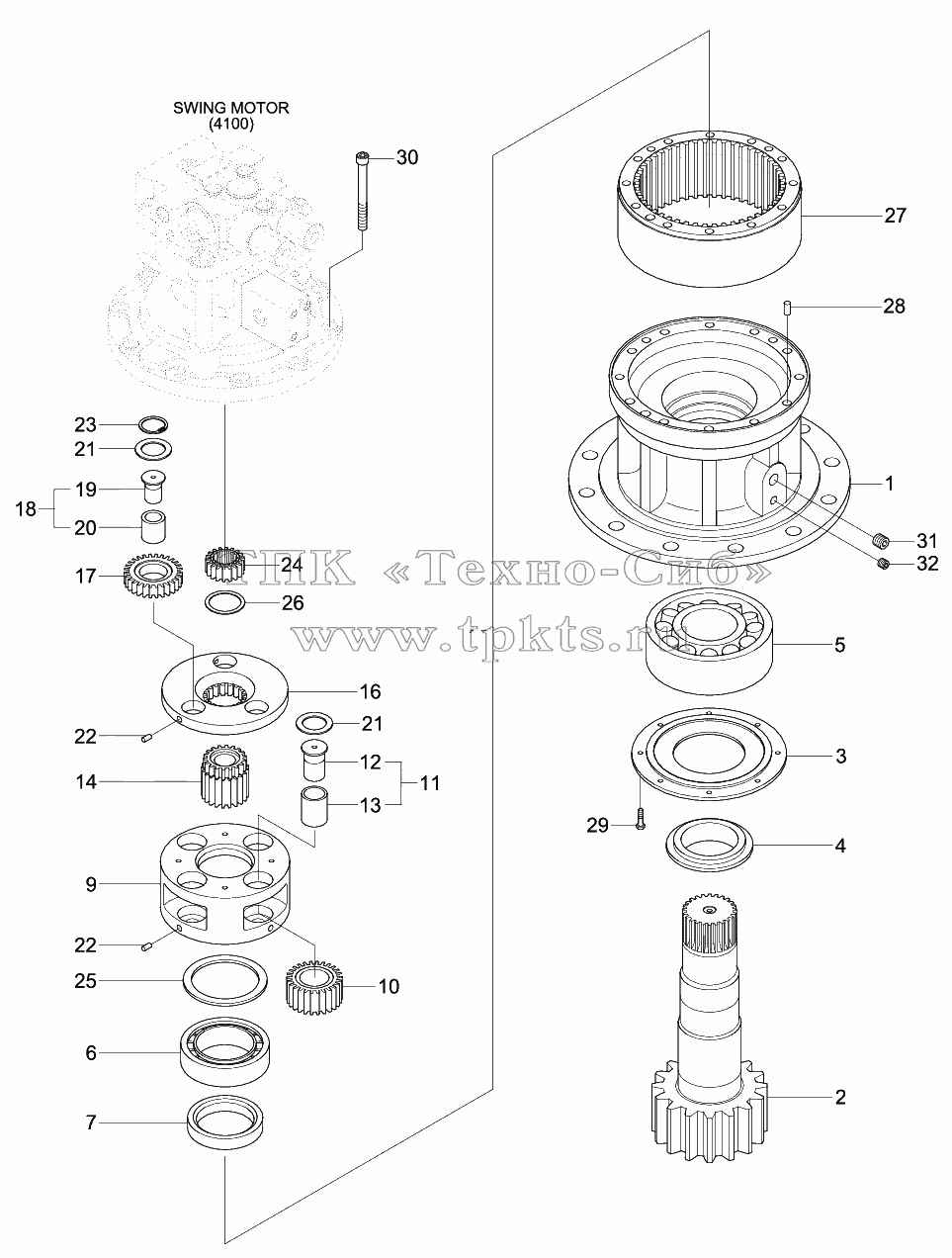

31Q4-11141 | 31Q4-11141 | Swing Reduction Gear | В корзину | |
SwingMotorAssy | SwingMotorAssy | Swing Motor Assy | В корзину | |
1 | XKAQ-00511 | Casing | В корзину | |
2 | XKAQ-00512 | Shaft-Drive | В корзину | |
3 | XKAQ-00513 | Plate-Cover | В корзину | |
4 | XKAQ-00514 | Spacer | В корзину | |
5 | XKAQ-00515 | Bearing-Sph Roller | В корзину | |
6 | XKAQ-00089 | Bearing-Cyl Roller | В корзину | |
7 | XKAQ-00087 | Seal-Oil | В корзину | |
8 | XKAQ-00763 | Carrier Assy No2 | В корзину | |
9 | XKAQ-00516 | Carrier No2 | В корзину | |
10 | XKAQ-00517 | Gear-Planet No2 | В корзину | |
11 | XKAQ-00518 | Pin Assy No2 | В корзину | |
12 | XKAQ-00764 | Pin No2 | В корзину | |
13 | XKAQ-00765 | Bushing No2 | В корзину | |
14 | XKAQ-00519 | Gear-Sun No2 | В корзину | |
15 | XKAQ-00766 | Carrier Assy No1 | В корзину | |
16 | XKAQ-00520 | Carrier No1 | В корзину | |
17 | XKAQ-00521 | Gear-Planet No1 | В корзину | |
18 | XKAQ-00522 | Pin Assy No1 | В корзину | |
19 | XKAQ-00767 | Pin No1 | В корзину | |
20 | XKAQ-00768 | Bushing No1 | В корзину | |
21 | XKAQ-00093 | Washer-Thrust(B) | В корзину | |
22 | XKAQ-00086 | Pin-Spring | В корзину | |
23 | XKAQ-00085 | Ring-Stop | В корзину | |
24 | XKAQ-00523 | Gear-Sun No1 | В корзину | |
25 | XKAQ-00084 | Ring-Stop | В корзину | |
26 | XKAQ-00524 | Plate-Side No1 | В корзину | |
27 | XKAQ-00782 | Gear-Ring | В корзину | |
28 | XKAQ-00091 | Pin-Knock | В корзину | |
29 | XKAQ-00526 | Bolt-Hex | В корзину | |
30 | XKAQ-00527 | Bolt-Socket | В корзину | |
31 | XKAQ-00049 | PLUG | В корзину | |
32 | XKAQ-00066 | PLUG | В корзину |
