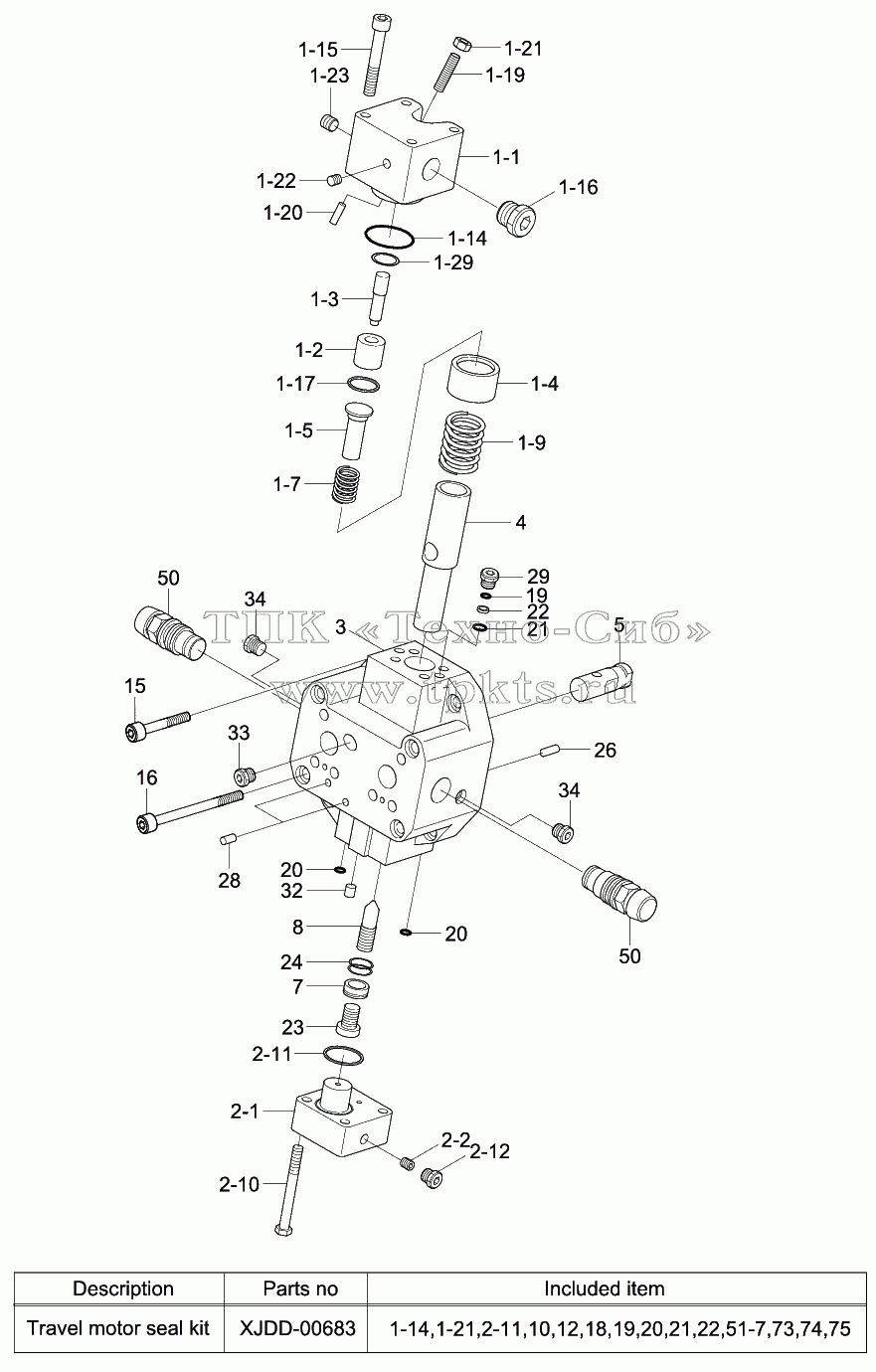

Каталоги запасных частей к спецтехнике Hyundai R140W-9S TRAVEL MOTOR (2/2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1-1
1-2
1-3
1-4
1-5
1-7
1-9
1-15
1-16
1-17
1-19
1-20
1-22
1-23
1-29
2
2-1
2-2
2-10
3
4
5
7
8
15
16
23
24
26
28
29
33
34
34
50
50
XJDD-00683
1-14
1-21
2-11
19
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
XJDD-00625 XJDD-00625 Control В корзину
1 XJDD-00383 Control Part В корзину
1-1 XJDD-00404 Housing-Control В корзину
1-2 XJDD-00593 Bushing-Control В корзину
1-3 XJDD-00594 Piston-Control В корзину
1-4 XJDD-00267 Bushing-Adjusting В корзину
1-5 XJDD-00268 Collar-Spring В корзину
1-7 XJDD-00269 Spring-Pressure В корзину
1-9 XJDD-00270 Spring-Pressure В корзину
1-15 XJDD-00412 Screw-Socket Head В корзину
1-16 XJDD-00174 Screw-Locking В корзину
1-17 XJDD-00273 Ring-Retaining В корзину
1-19 XJDD-00274 Pin-Threaded В корзину
1-20 XJDD-00275 Pin-Cylinder В корзину
1-22 XJDD-00277 Pin-D/Break Off В корзину
1-23 XJDD-00181 Pin-D/Break Off В корзину
1-29 XJDD-00278 Disc-Retaining В корзину
2 XJDD-00581 Cover В корзину
2-1 XJDD-00600 Cover В корзину
2-2 XJDD-00601 Screw-Throttle В корзину
2-10 XJDD-00602 Screw-Socket Head В корзину
3 XJDD-00507 Port Plate В корзину
4 XJDD-00248 Piston-Positioning В корзину
5 XJDD-00249 Trunnion В корзину
7 XJDD-00250 Piston В корзину
8 XJDD-00251 Pin-Threaded В корзину
15 XJDD-00255 Screw-Socket Head В корзину
16 XJDD-00256 Screw-Socket Head В корзину
23 XJDD-00260 Screw-Socket Head В корзину
24 XJDD-00261 Ring-Square В корзину
26 XJDD-00262 Pin-Cylinder В корзину
28 XJDD-00178 Pin-D/Break Off В корзину
29 XJDD-00621 Plug В корзину
33 XJDD-00175 Screw-Locking В корзину
34 XJDD-00210 Screw-Locking В корзину
50 XJDD-00622 Relief Valve В корзину
XJDD-00683 XJDD-00683 Seal Kit В корзину
1-14 XJDD-00271 O-Ring В корзину
1-21 XJDD-00276 Nut-Seal Lock В корзину
2-11 XJDD-00284 O-Ring В корзину
19 XJDD-00620 O-Ring В корзину
20 XJDD-00258 O-Ring В корзину
21 XJDD-00259 O-Ring В корзину
22 XJDD-00329 Ring-Back Up В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
