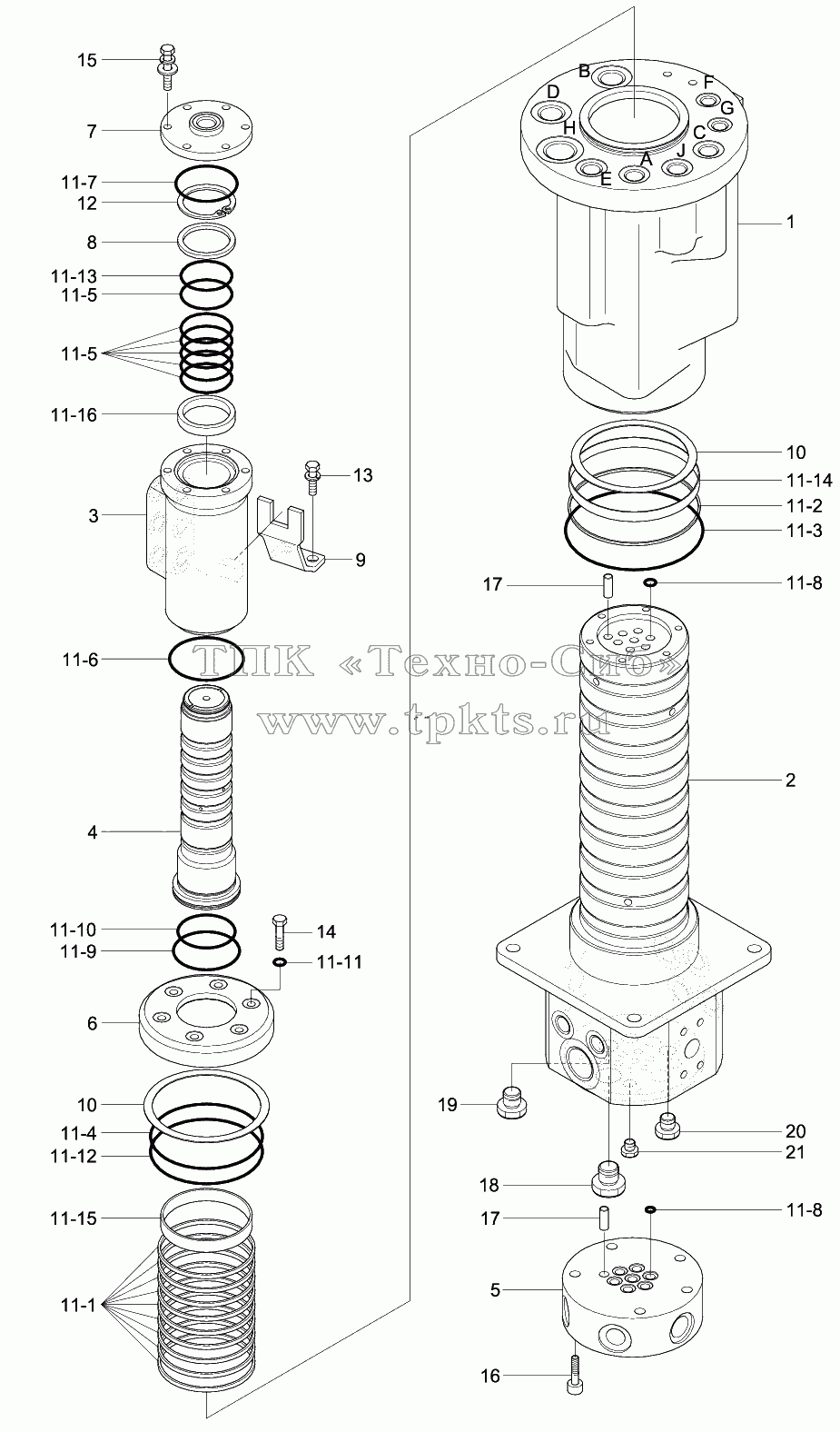

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
31N4-40012 | 31N4-40012 | Turning Joint | В корзину | |
1 | 31N4-40022 | Hub-Main | В корзину | |
2 | 31N4-40031 | Shaft-Main | В корзину | |
3 | 31N4-40040 | Hub-Top | В корзину | |
4 | 31N4-40052 | Shaft-Top | В корзину | |
5 | 31N4-40061 | Adapter | В корзину | |
6 | 31N4-40072 | Cover-Main | В корзину | |
7 | 31N4-40080 | Cover-Top | В корзину | |
8 | 31N4-40090 | Spacer | В корзину | |
9 | 31N4-40101 | Bracket | В корзину | |
10 | 31N4-40110 | Shim | В корзину | |
11 | 31N4-40951 | Seal Kit | В корзину | |
11-1 | 31E6-40500 | SEAL-SLIPPER | В корзину | |
11-2 | S631-120004 | O-Ring | В корзину | |
11-3 | S631-140001 | O-Ring | В корзину | |
11-4 | S632-115001 | O-Ring | В корзину | |
11-5 | S631-050004 | O-Ring | В корзину | |
11-6 | S631-048001 | O-Ring | В корзину | |
11-7 | S632-065004 | O-Ring | В корзину | |
11-8 | S631-010004 | O-Ring | В корзину | |
11-9 | CO0544A | O-Ring | В корзину | |
11-10 | CO0540A | O-Ring | В корзину | |
11-11 | S631-008001 | O-Ring | В корзину | |
11-12 | S642-115002 | Ring-Back Up | В корзину | |
11-13 | S642-050002 | Ring-Back Up | В корзину | |
11-14 | Y320-120011 | Ring-Wear | В корзину | |
11-15 | Y320-100011 | RING-WEAR | В корзину | |
11-16 | Y320-050011 | Ring-Wear | В корзину | |
12 | S601-045004 | Ring-Retaining | В корзину | |
13 | S037-102016 | BOLT-W/WASHER | В корзину | |
14 | 31N4-40120 | Bolt-Hex,Flange | В корзину | |
15 | S035-062026 | BOLT-W/WASHER | В корзину | |
16 | S109-080406 | BOLT-SOCKET | В корзину | |
17 | S471-080162 | Pin-Spring | В корзину | |
18 | P220-430205 | PLUG-HEX | В корзину | |
19 | P220-430204 | PLUG-HEX | В корзину | |
20 | P220-430203 | Plug-Hex | В корзину | |
21 | P220-430202 | Plug-Hex | В корзину |
