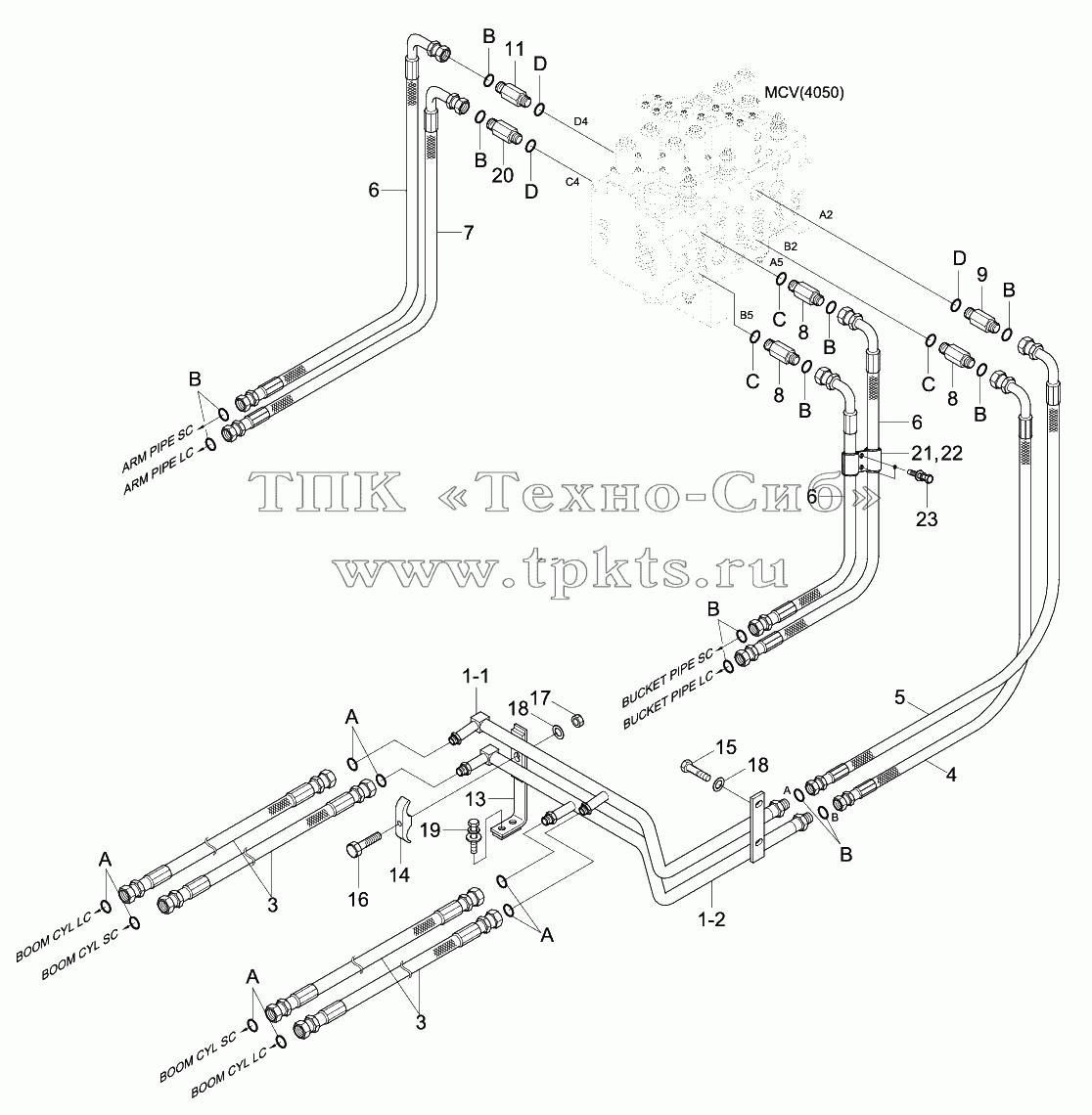

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 31Q4-13430 | Pipe Sub Assy | В корзину | |
1-1 | 31Q4-13411 | Pipe Assy | В корзину | |
1-2 | 31Q4-13421 | Pipe Assy | В корзину | |
3 | 31Q4-13330 | Hose Assy | В корзину | |
4 | P930-128017 | Hose Assy-Orfs 0x90 | В корзину | |
5 | P930-128019 | Hose Assy-Orfs 0x90 | В корзину | |
6 | P933-128024 | Hose Assy-Orfs 0x90 | В корзину | |
7 | P933-128025 | Hose Assy-Orfs 0x90 | В корзину | |
8 | X511-112545 | Connector-Long,Orfs | В корзину | |
9 | X511-116544 | Connector-Long, Orfs | В корзину | |
11 | X511-116546 | Connector-Long, Orfs | В корзину | |
13 | 31Q4-12310 | Bracket-Return | В корзину | |
14 | 31N4-12270 | Clamp-Pipe | В корзину | |
15 | S017-100256 | Bolt-Hex | В корзину | |
16 | S017-100756 | Bolt-Hex | В корзину | |
17 | S205-10100B | NUT-HEX | В корзину | |
18 | S403-10200B | WASHER-PLAIN | В корзину | |
19 | S037-103026 | BOLT-W/WASHER | В корзину | |
20 | X511-116545 | Connector-Long,Orfs | В корзину | |
21 | 31Q4-13390 | Clamp Assy | В корзину | |
22 | 31Q4-13380 | Clamp Assy | В корзину | |
23 | S037-123526 | BOLT-W/WASHER | В корзину | |
A | S621-014001 | O-RING | В корзину | |
B | S621-018001 | O-RING | В корзину | |
C | S631-024004 | O-RING | В корзину | |
D | S631-029004 | O-RING | В корзину |
