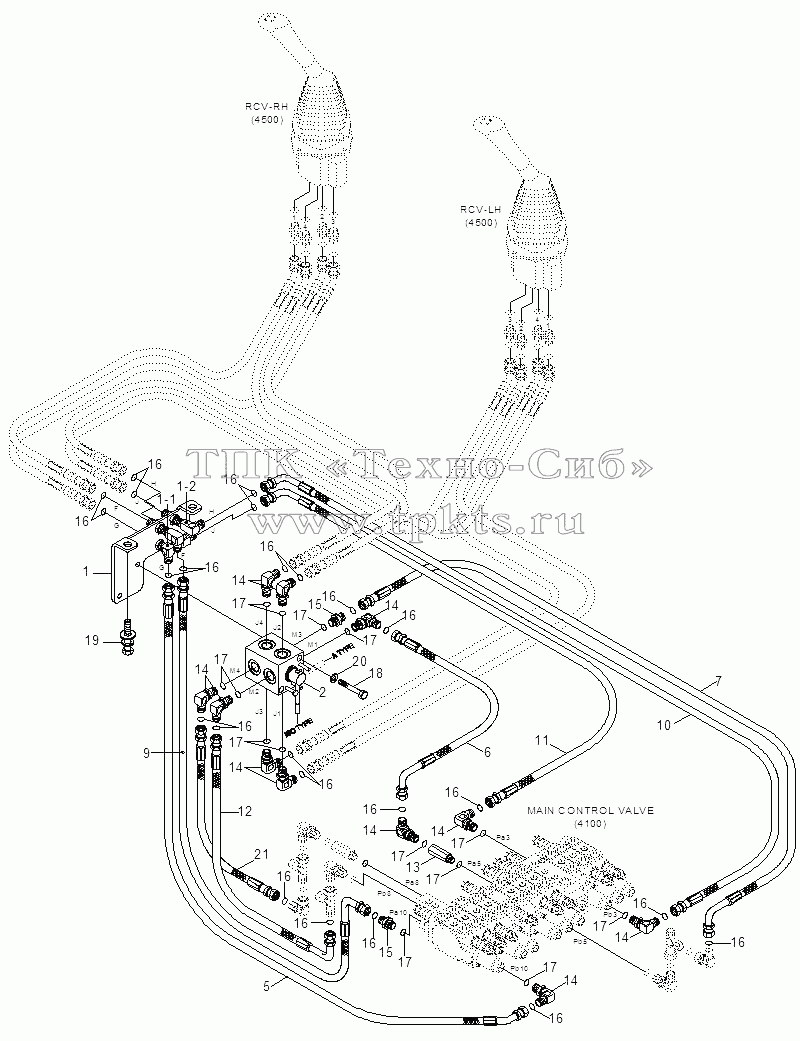

Каталоги запасных частей к спецтехнике Hyundai R16-9 RCV HYD PIPING 5 (PATTERN VALVE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1-1
1-2
2
5
6
7
9
10
11
12
13
14
14
14
14
14
14
14
14
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 31MJ-20261 Terminal Assy В корзину
1-1 31MJ-20270 Elbow-90 В корзину
1-2 31MJ-20280 Elbow-90 В корзину
2 31N6-22050 SELECTOR VLV-MULTIMODE В корзину
5 X410-042008 Hose Assy-Orfs 0x45 В корзину
6 X420-042010 HOSE ASSY-ORFS 0X90 В корзину
7 X420-042004 Hose Assy-Orfs 0x90 В корзину
9 X420-042007 HOSE ASSY-ORFS 0X90 В корзину
10 X420-042008 HOSE ASSY-ORFS 0X90 В корзину
11 X420-042009 Hose Assy-Orfs 0x90 В корзину
12 X420-042020 Hose Assy-Orfs 0x90 В корзину
13 31MJ-20410 Adapter В корзину
14 X520-110001 ELBOW-90,ORFS В корзину
15 X500-110001 CONNECTOR-ORFS В корзину
16 S621-011001 O-RING В корзину
17 S631-011004 O-RING В корзину
18 S015-080806 Bolt-Hex В корзину
19 S037-102026 BOLT-W/WASHER В корзину
20 S411-080006 WASHER-SPRING В корзину
21 X400-042008 Hose Assy-Synflex, Orfs В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
