Каталоги запасных частей к спецтехнике Hyundai R170W-9 AIR COMPRESSOR

21Q4-90610

1

1-1

1-2

1-3

1-4

1-5

1-6

1-7

2

2-1

2-10

2-11

2-11

2-12

2-12

2-13

2-2

2-2

2-3

2-4

2-5

2-6

2-7

2-7

2-7

2-8

2-8

2-8

2-8

2-9

3

3-1

3-2

3-3

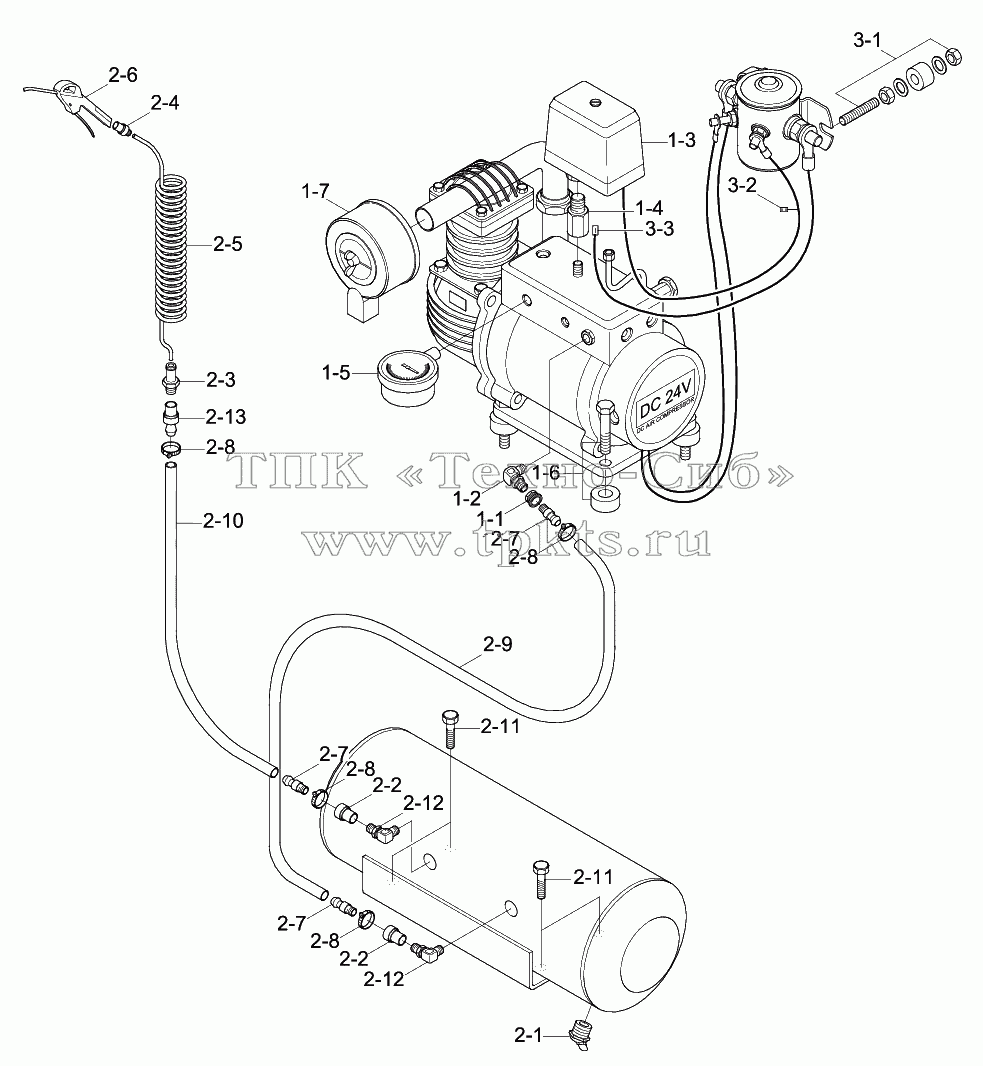

Позиция на иллюстрации	Заводской номер детали		Название детали
21Q4-90610	21Q4-90610		AIR COMPRESSOR ASSY	В корзину
1	21Q4-90620		AIR COMPRESSOR	В корзину
1-1	MHM22		SOCKET	В корзину
1-2	C01-233400		ELBOW	В корзину
1-3	C01-241300		REDUSSOR	В корзину
1-4	C01-221200		PT	В корзину
1-5	C08-252		GAGE-AIR PRESSURE	В корзину
1-6	C06-355		BOLT-RUBBER	В корзину
1-7	ACAF-01		AIR FILTER	В корзину
2	21Q4-90630		AIR TANK	В корзину
2-1	C05-21		BOLT-DRAIN	В корзину
2-10	C03-143500		HOSE-AIR	В корзину
2-11	BOLTM10x20		BOLT	В корзину
2-12	C01-233400		ELBOW	В корзину
2-13	MHH22		NIPPLE-SOCKET	В корзину
2-2	MHM22		SOCKET	В корзину
2-3	MCN21		PLUG-NUT	В корзину
2-4	MHN21		SOCKET-NUT	В корзину
2-5	C03-315000		COIL HOSE	В корзину
2-6	C02-1453		AIR GUN	В корзину
2-7	MCH22		PLUG NIPPLE	В корзину
2-8	C04-145		BAND-HOSE	В корзину
2-9	C03-14500		AIR HOSE	В корзину
3	21Q4-90640		Relay Assy	В корзину
3-1	C06-247		RUBBER BOLT	В корзину
3-2	MG650943-5		PLUG 1P	В корзину
3-3	DT04-2P-E005		PLUG 2P	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
