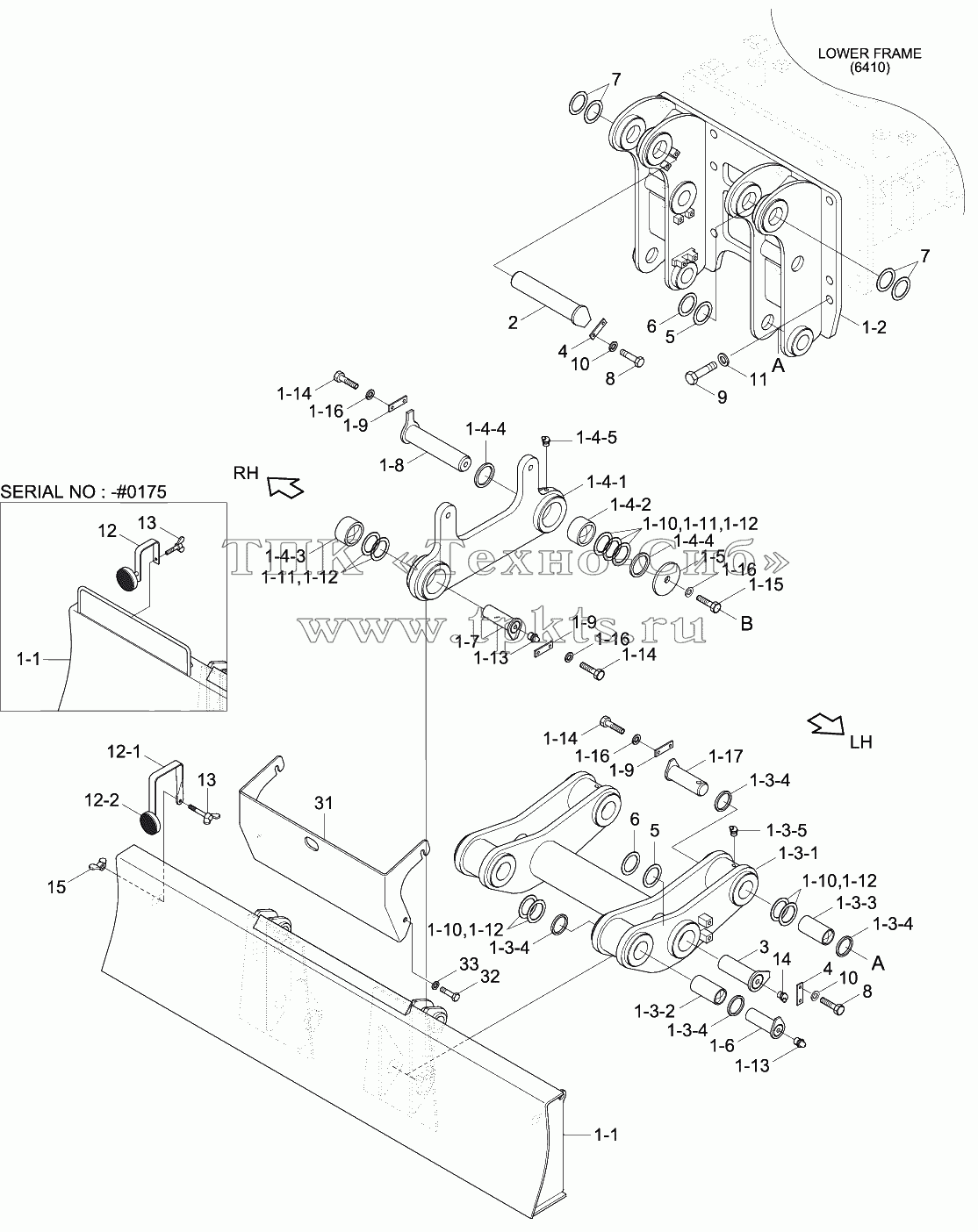

Каталоги запасных частей к спецтехнике Hyundai R170W-9 DOZER BLADE-FRONT

1-1

1-10

1-11

1-12

1-13

1-14

1-15

1-16

1-17

1-2

1-3

1-3-1

1-3-2

1-3-3

1-3-4

1-3-5

1-4

1-4-1

1-4-2

1-4-3

1-4-4

1-4-5

1-5

1-6

1-7

1-8

1-9

12-1

12-2

Позиция на иллюстрации	Заводской номер детали	Название детали
1	51Q5-36000	BLADE ASSY	В корзину
1	51Q5-36001	BLADE ASSY	В корзину
1	51Q5-36002	BLADE ASSY	В корзину
1	51Q5-36003	BLADE ASSY	В корзину
1-1	51Q5-35000	BLADE WA	В корзину
1-1	51Q5-35001	BLADE WA	В корзину
1-1	51Q5-35002	BLADE WA	В корзину
1-10	S391-060110	SHIM-ROUND	В корзину
1-11	S392-060110	SHIM-ROUND	В корзину
1-12	S390-060110	SHIM-ROUND	В корзину
1-13	S651-810002	NIPPLE-GREASE	В корзину
1-14	S017-120256	Bolt-Hex	В корзину
1-15	S017-120356	BOLT-HEX	В корзину
1-16	S411-120006	WASHER-SPRING	В корзину
1-17	51Q5-30710	PIN-BLADE	В корзину
1-2	51Q5-35300	BRACKET WA	В корзину
1-2	51Q5-35301	BRACKET WA	В корзину
1-3	51Q5-35510	LINK ASSY	В корзину
1-3-1	51Q5-35520	LINK WA-BLADE	В корзину
1-3-2	51Q5-55030	BUSHING	В корзину
1-3-3	51Q4-55060	BUSHING	В корзину
1-3-4	Y020-060011	SEAL-DUST	В корзину
1-3-5	S652-810002	Nipple-Grease	В корзину
1-4	51Q5-31610	LINK ASSY	В корзину
1-4-1	51Q5-31620	LINK WA	В корзину
1-4-2	51Q4-55050	BUSHING	В корзину
1-4-3	51Q5-55010	BUSHING	В корзину
1-4-4	Y020-060011	SEAL-DUST	В корзину
1-4-5	S652-810002	Nipple-Grease	В корзину
1-5	53N5-35550GG	WASHER-LOCK	В корзину
1-6	53N5-30710GG	PIN-BLADE	В корзину
1-7	51Q5-30720	PIN-BLADE	В корзину
1-8	53N5-35730GG	PIN-BLADE LINK	В корзину
1-9	51Q4-51410	Plate-Lock	В корзину
10	S411-120006	WASHER-SPRING	В корзину
11	S441-300006	WASHER-HARDENED	В корзину
12-1	51Q4-30510	Bracket-Reflector	В корзину
12-2	51EK-52990	Reflector-Rear	В корзину
13	S091-100206	Bolt-Wing	В корзину
13	S091-100306	Bolt-Wing	В корзину
14	S651-810002	NIPPLE-GREASE	В корзину
15	S261-10000B	Nut-Wing	В корзину
2	51Q5-30742	PIN-BLADE CYL HEAD	В корзину
3	51Q5-30750	PIN-BLADE CYL ROD	В корзину
31	51Q5-52810	COVER WA-BLADE	В корзину
32	S017-160456	Bolt-Hex	В корзину
33	S441-160006	WASHER-HARDENED	В корзину
4	51Q4-51410	Plate-Lock	В корзину
5	S390-070120	Shim-Round	В корзину
6	S391-070120	Shim-Round	В корзину
7	S392-070120	Shim-Round	В корзину
8	S017-120256	Bolt-Hex	В корзину
9	S018-30060D	BOLT-HEX	В корзину
12	51Q4-51140	Reflector Assy	В корзину
12	51Q4-30500	Reflector Assy	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
