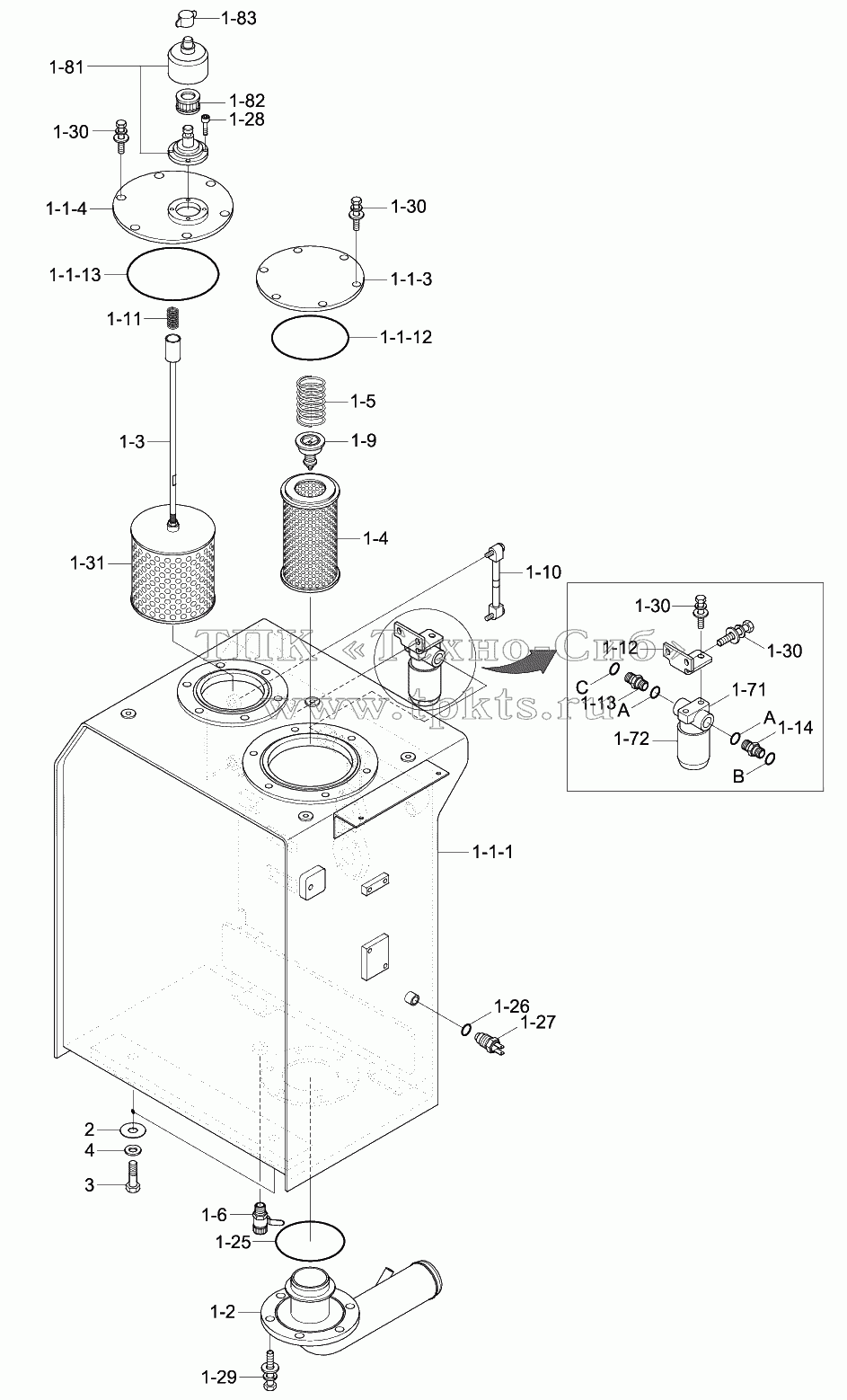

Каталоги запасных частей к спецтехнике Hyundai R170W-9 HYDRAULIC TANK

1-1

1-1-1

1-1-12

1-1-13

1-1-3

1-1-4

1-10

1-11

1-12

1-13

1-14

1-2

1-25

1-26

1-27

1-28

1-29

1-3

1-30

1-31

1-4

1-5

1-6

1-7

1-71

1-72

1-8

1-81

1-82

1-83

1-9

Позиция на иллюстрации	Заводской номер детали	Название детали
1	FUELTANK	FUEL&HYD TANK ASSY	В корзину
1-1	FUELTANKSUB	FUEL&HYD TANK SUB	В корзину
1-1-1	31Q5-01412	Hyd Tank Wa	В корзину
1-1-12	S632-170001	O-RING	В корзину
1-1-13	S632-165001	O-Ring	В корзину
1-1-3	31N4-01110	COVER-RETURN	В корзину
1-1-4	31EG-01210	Cover-Suction	В корзину
1-10	E131-0473	GAUGE-LEVEL	В корзину
1-10	31Q6-03600	Gauge-Level	В корзину
1-11	E131-0594	SPRING	В корзину
1-12	31Q6-01160	BRACKET	В корзину
1-13	X500-110019	Connector-Orfs	В корзину
1-14	X500-110005	CONNECTOR-ORFS	В корзину
1-2	31Q5-01081	Pipe Assy-Suction	В корзину
1-25	S632-150001	O-RING	В корзину
1-26	21EA-50260	PACKING-TEMP SW	В корзину
1-27	21EN-40100	SENDER-TEMP	В корзину
1-28	S109-060156	BOLT-SOCKET	В корзину
1-29	S037-103026	BOLT-W/WASHER	В корзину
1-3	31Q4-01090	Strainer Assy	В корзину
1-30	S037-102526	BOLT-W/WASHER	В корзину
1-31	31E3-4529	Element-Suction	В корзину
1-4	31N4-01460	Element-Return Filter	В корзину
1-4	31N4-01461	ELEMENT-RETURN	В корзину
1-5	E131-0220	Spring	В корзину
1-6	31Q6-01360	VALVE-DRAIN	В корзину
1-7	31N8-01350	FILTER-DRAIN	В корзину
1-71	31N8-01370	HEAD-DRAIN FILTER	В корзину
1-72	31N8-01360	CARTRIDGE-DRAIN FILTER	В корзину
1-8	31EE-02100	Air Breather	В корзину
1-81	PM102-0001R	Body	В корзину
1-82	31EE-02110	Element	В корзину
1-83	XKCT-00001	Nut Cap	В корзину
1-9	E131-0256	VALVE-BYPASS	В корзину
2	31N8-01300	SHIM	В корзину
3	S017-20050D	BOLT-HEX	В корзину
3	S017-20045D	Bolt-Hex	В корзину
4	91E6-60200-DA	WASHER-HARDENED	В корзину
A	S631-029004	O-RING	В корзину
B	S621-021001	O-RING	В корзину
C	S621-018001	O-RING	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
