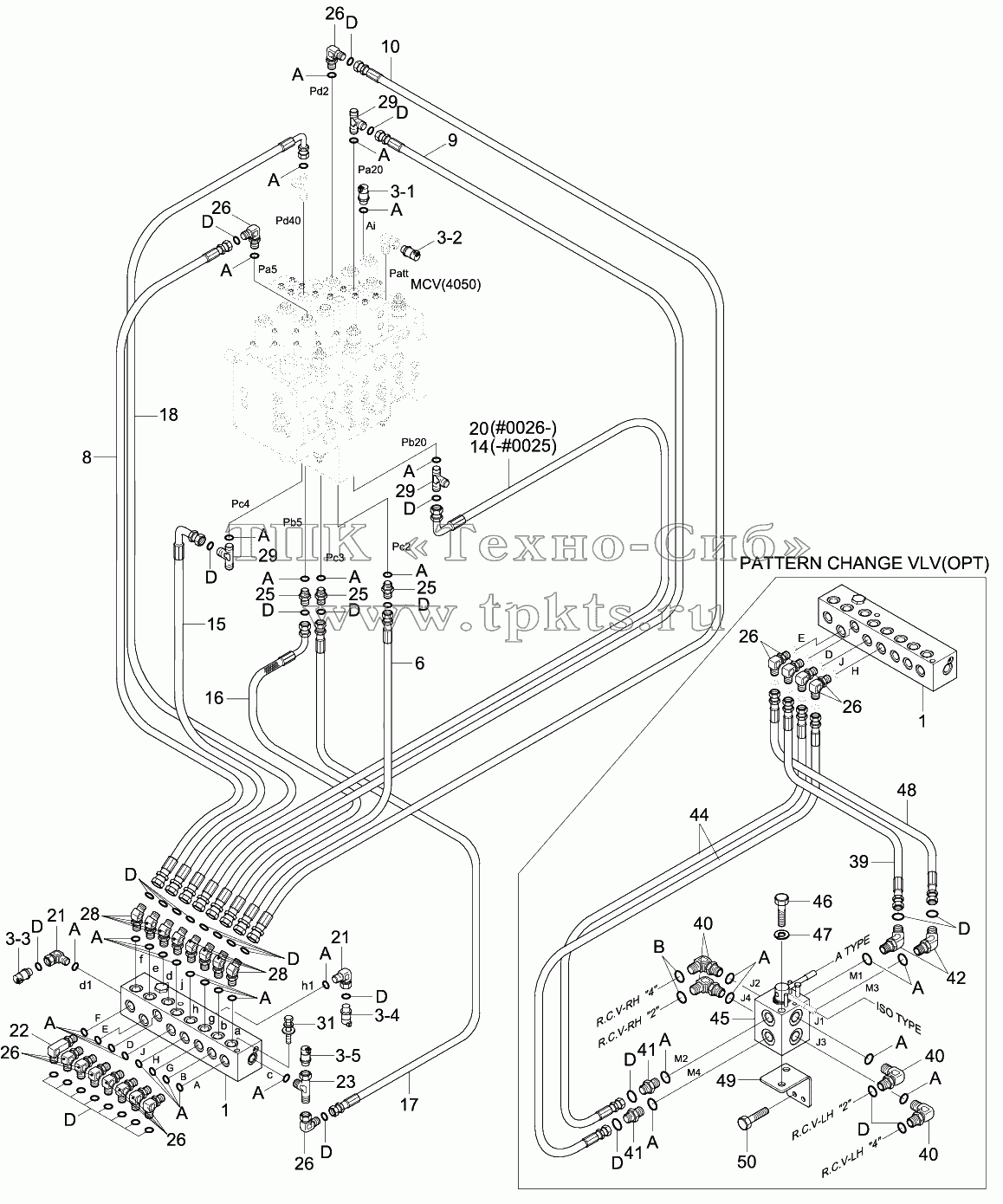

Каталоги запасных частей к спецтехнике Hyundai R170W-9 PILOT HYD PIPING (CONTROL 1)
1
1
10
14
15
16
17
18
20
21
21
22
23
25
25
25
26
26
26
26
26
26
26
28
28
29
29
29
3-1
3-1
3-2
3-2
3-3
3-3
3-4
3-4
3-5
3-5
31
39
40
40
40
41
41
42
44
45
46
47
48
49
50
6
8
9
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
31Q6-20171 |
|
Block-Terminal |
В корзину
|
| 1-1 |
XKAL-00097 |
|
BLOCK-MANIFOLD |
В корзину
|
| 1-2 |
XKAL-00096 |
|
VALVE-SHUTTLE |
В корзину
|
| 10 |
X400-042032 |
|
Hose Assy-Synf, Orfs |
В корзину
|
| 14 |
X400-042022 |
|
HOSE ASSY-SYNF,ORFS |
В корзину
|
| 15 |
X420-042023 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 16 |
X420-042026 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 17 |
X420-042028 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 18 |
X420-042032 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 20 |
X420-042022 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 21 |
31E5-11110 |
|
ADAPTER |
В корзину
|
| 22 |
31N6-25110 |
|
ELBOW-90,LONG |
В корзину
|
| 23 |
31N6-66080 |
|
TEE-BRENCH TEST |
В корзину
|
| 25 |
X500-110001 |
|
CONNECTOR-ORFS |
В корзину
|
| 26 |
X520-110001 |
|
ELBOW-90,ORFS |
В корзину
|
| 28 |
X530-110001 |
|
ELBOW-45,ORFS |
В корзину
|
| 29 |
X820-045151 |
|
TEE-R/TYPE,ORFS |
В корзину
|
| 3-1 |
31Q8-40520 |
|
Sensor-Pressure |
В корзину
|
| 3-1 |
31Q4-40830 |
|
SENSOR-PRESSURE |
В корзину
|
| 3-2 |
31Q8-40520 |
|
Sensor-Pressure |
В корзину
|
| 3-2 |
31Q4-40830 |
|
SENSOR-PRESSURE |
В корзину
|
| 3-3 |
31Q8-40520 |
|
Sensor-Pressure |
В корзину
|
| 3-3 |
31Q4-40830 |
|
SENSOR-PRESSURE |
В корзину
|
| 3-4 |
31Q8-40520 |
|
Sensor-Pressure |
В корзину
|
| 3-4 |
31Q4-40830 |
|
SENSOR-PRESSURE |
В корзину
|
| 3-5 |
31Q8-40520 |
|
Sensor-Pressure |
В корзину
|
| 3-5 |
31Q4-40830 |
|
SENSOR-PRESSURE |
В корзину
|
| 31 |
S109-080756 |
|
BOLT-SOCKET |
В корзину
|
| 39 |
X400-042011 |
|
HOSE ASSY-SYNF,ORFS |
В корзину
|
| 40 |
X520-110001 |
|
ELBOW-90,ORFS |
В корзину
|
| 41 |
X500-120001 |
|
Connector-Orfs |
В корзину
|
| 42 |
X530-110001 |
|
ELBOW-45,ORFS |
В корзину
|
| 44 |
X400-042010 |
|
Hose Assy-Synf, Orfs |
В корзину
|
| 45 |
31N6-22050 |
|
SELECTOR VLV-MULTIMODE |
В корзину
|
| 46 |
S015-080856 |
|
BOLT-HEX |
В корзину
|
| 47 |
S411-080006 |
|
WASHER-SPRING |
В корзину
|
| 48 |
X400-042012 |
|
Hose Assy-Synf, Orfs |
В корзину
|
| 49 |
31Q5-23170 |
|
BRACKET-WA |
В корзину
|
| 50 |
S015-080256 |
|
Bolt-Hex |
В корзину
|
| 6 |
X400-042026 |
|
Hose Assy-Synflex, Orfs |
В корзину
|
| 8 |
X400-042029 |
|
Hose Assy-Synf, Orfs |
В корзину
|
| 9 |
X400-042031 |
|
Hose Assy-Synf,Orfs |
В корзину
|
| A |
S631-011004 |
|
O-RING |
В корзину
|
| B |
S631-014004 |
|
O-RING |
В корзину
|
| D |
S621-011001 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
