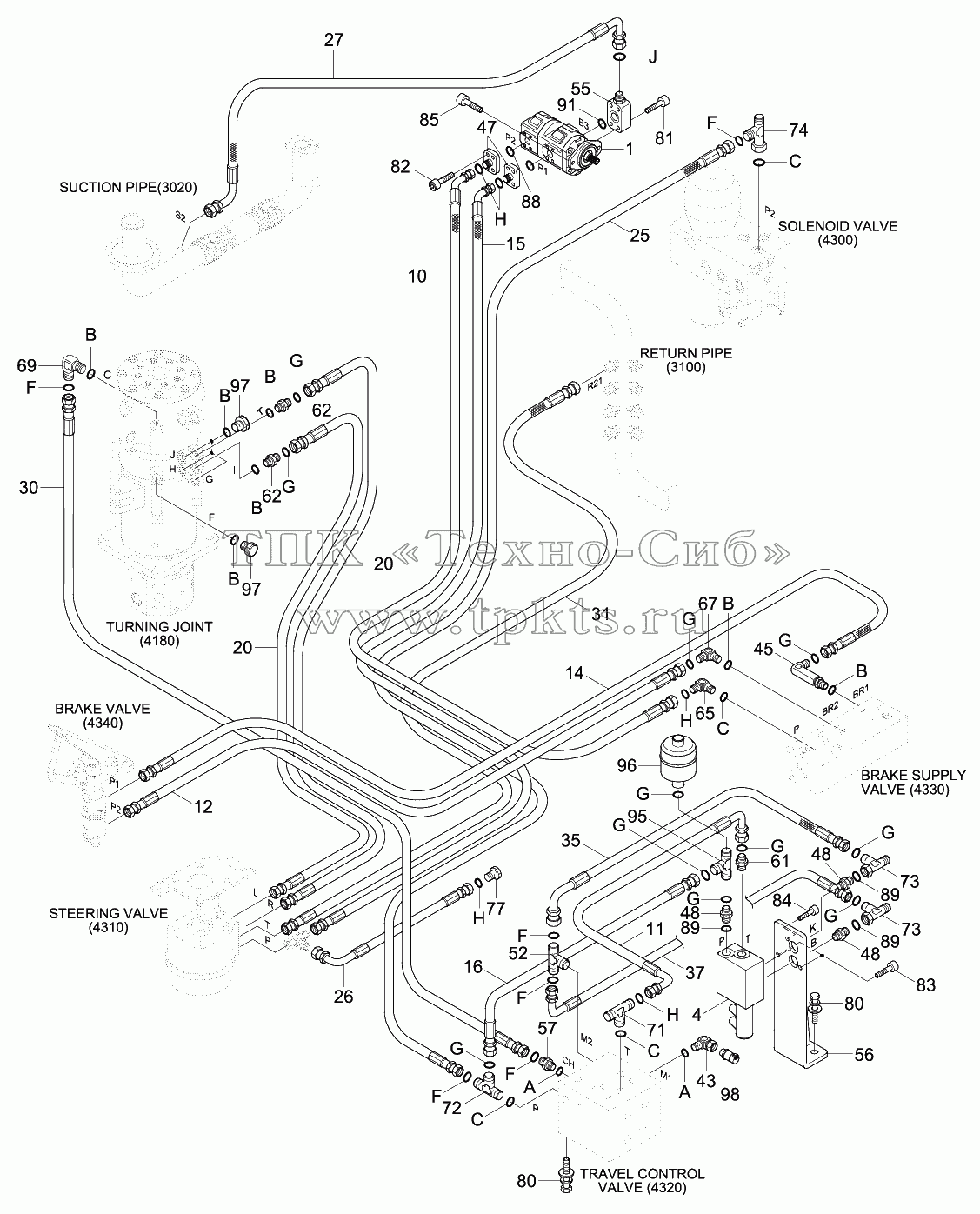

Каталоги запасных частей к спецтехнике Hyundai R170W-9 POWER TRAIN HYD PIPING 1
1
10
11
12
14
15
15
16
16
20
20
25
26
27
30
31
35
37
4
43
45
47
48
48
48
52
55
56
57
61
62
62
65
67
69
71
72
73
73
74
77
80
80
81
82
83
84
85
88
89
89
89
91
95
96
97
97
98
98
A
A
B
B
B
B
B
B
B
C
C
C
C
F
F
F
F
F
F
G
G
G
G
G
G
G
G
G
G
G
H
H
H
H
J
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
31Q5-30020 |
|
Power Train Pump |
В корзину
|
| 10 |
P920-087059 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
| 11 |
31Q5-31060 |
|
HOSE ASSY |
В корзину
|
| 12 |
P910-066050 |
|
HOSE ASSY-ORFS 0X0 |
В корзину
|
| 14 |
P910-066051 |
|
HOSE ASSY-ORFS 0X0 |
В корзину
|
| 15 |
P920-087081 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
| 15 |
P920-087083 |
|
Hose Assy-Orfs 0x45 |
В корзину
|
| 16 |
P910-062009 |
|
Hose Assy-Orfs 0x0 |
В корзину
|
| 16 |
P910-062008 |
|
Hose Assy-Orfs 0x0 |
В корзину
|
| 20 |
P910-066036 |
|
HOSE ASSY-ORFS 0X0 |
В корзину
|
| 25 |
P930-082049 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 26 |
P930-087008 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 27 |
31Q5-21050 |
|
HOSE ASSY |
В корзину
|
| 30 |
X400-042034 |
|
Hose Assy-Synf,Orfs |
В корзину
|
| 31 |
P930-082049 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 35 |
X420-042012 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 37 |
X420-042010 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 4 |
31N4-30130 |
|
Tcv Valve |
В корзину
|
| 43 |
31E5-11110 |
|
ADAPTER |
В корзину
|
| 45 |
31N1-40130 |
|
ELBOW-90,LONG,ORFS |
В корзину
|
| 47 |
31N4-30290 |
|
Flange-Pipe |
В корзину
|
| 48 |
31N4-31280 |
|
Connector |
В корзину
|
| 52 |
31N6-24120 |
|
Tee-Shuttle |
В корзину
|
| 55 |
31Q4-30220 |
|
Flange |
В корзину
|
| 56 |
31Q4-31030 |
|
Bracket-Tcv |
В корзину
|
| 57 |
X500-110001 |
|
CONNECTOR-ORFS |
В корзину
|
| 61 |
X500-210006 |
|
Connector-Orfs |
В корзину
|
| 62 |
X500-120002 |
|
Connector-Orfs |
В корзину
|
| 65 |
31N8-40310 |
|
Elbow-90,Orfs,Long |
В корзину
|
| 67 |
X520-110002 |
|
ELBOW-90,ORFS |
В корзину
|
| 69 |
X520-110012 |
|
ELBOW-90,ORFS |
В корзину
|
| 71 |
X810-085253 |
|
Tee-B/Type,Orfs |
В корзину
|
| 72 |
X820-085253 |
|
Tee-R/Type,Orfs |
В корзину
|
| 73 |
X840-525152 |
|
TEE-R/TYPE,SWIVEL,ORFS |
В корзину
|
| 74 |
X820-085351 |
|
Tee-R/Type,Orfs |
В корзину
|
| 77 |
X700-100104 |
|
Plug-Orfs |
В корзину
|
| 80 |
S037-102526 |
|
BOLT-W/WASHER |
В корзину
|
| 81 |
S109-060756 |
|
Bolt-Socket |
В корзину
|
| 82 |
S109-080256 |
|
BOLT-SOCKET |
В корзину
|
| 83 |
S109-080406 |
|
BOLT-SOCKET |
В корзину
|
| 84 |
S109-080506 |
|
Bolt-Socket |
В корзину
|
| 85 |
S109-100356 |
|
BOLT-SOCKET |
В корзину
|
| 88 |
S631-022001 |
|
O-Ring |
В корзину
|
| 89 |
Y161-016001 |
|
O-Ring |
В корзину
|
| 9 |
31Q8-40520 |
|
Sensor-Pressure |
В корзину
|
| 91 |
S631-025004 |
|
O-Ring |
В корзину
|
| 95 |
31N4-22330 |
|
Tee-R/Type,Swivel |
В корзину
|
| 96 |
31E3-3187 |
|
Accumulator |
В корзину
|
| 97 |
P220-110103 |
|
PLUG-HEX |
В корзину
|
| 98 |
31Q8-40520 |
|
Sensor-Pressure |
В корзину
|
| 98 |
31Q4-40830 |
|
SENSOR-PRESSURE |
В корзину
|
| 99 |
X840-535353 |
|
Tee-R/Type,Swivel,Orfs |
В корзину
|
| A |
S631-011004 |
|
O-RING |
В корзину
|
| B |
S631-014004 |
|
O-RING |
В корзину
|
| C |
S631-018004 |
|
O-RING |
В корзину
|
| F |
S621-011001 |
|
O-RING |
В корзину
|
| G |
S621-012001 |
|
O-RING |
В корзину
|
| H |
S621-014001 |
|
O-RING |
В корзину
|
| J |
S621-021001 |
|
O-RING |
В корзину
|
| 1-1 |
XKAG-00017 |
|
Seal Kit |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
