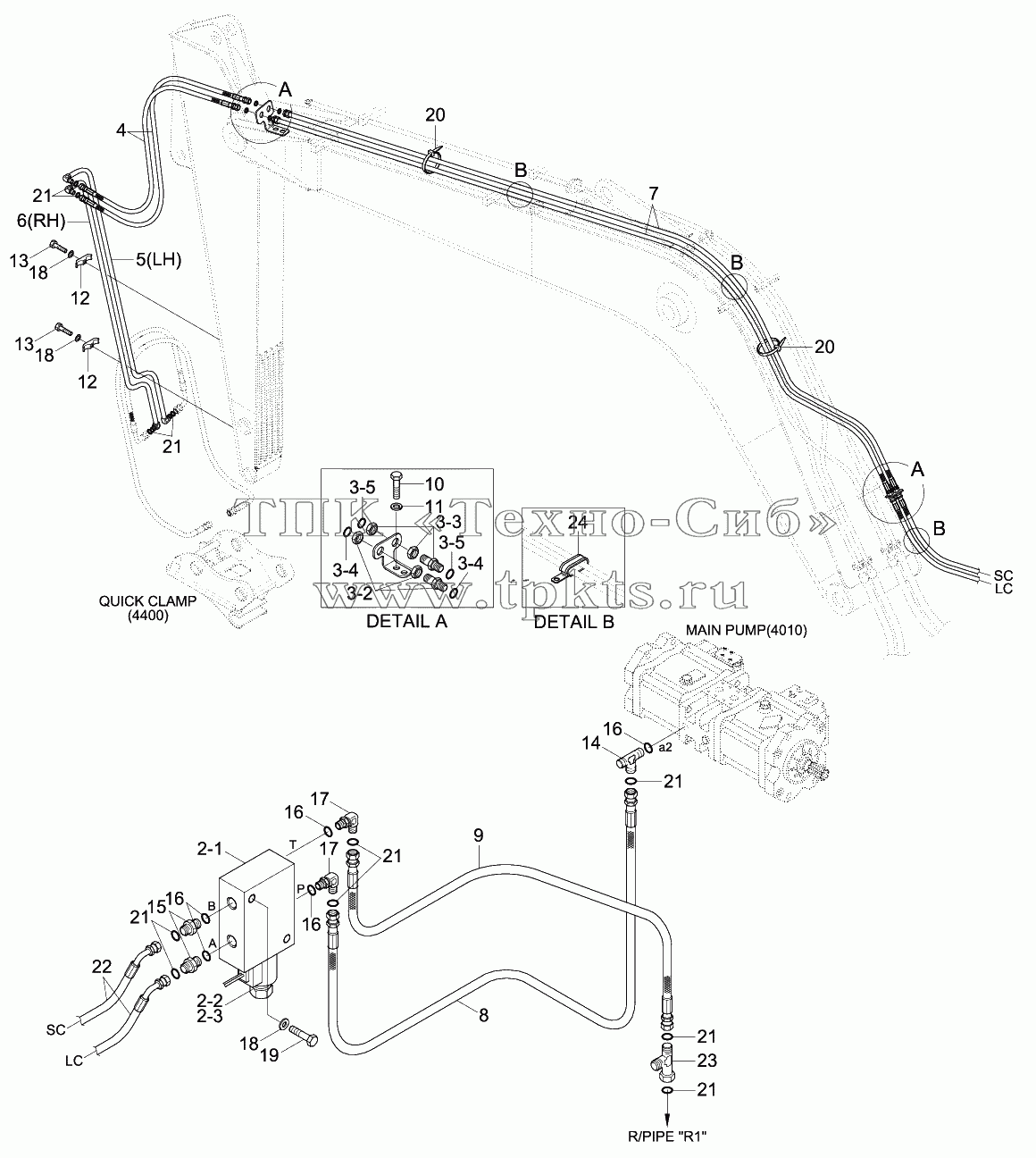

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
10 | S017-120406 | Bolt-Hex | В корзину | |
11 | S411-120006 | WASHER-SPRING | В корзину | |
12 | 34EA-91811 | CLAMP-PIPE | В корзину | |
13 | S017-100302 | Bolt-Hex | В корзину | |
14 | 31N4-22170 | TEE-RUN TYPE | В корзину | |
15 | X500-110001 | CONNECTOR-ORFS | В корзину | |
16 | S631-011004 | O-RING | В корзину | |
17 | X520-110001 | ELBOW-90,ORFS | В корзину | |
18 | S441-100006 | Washer-Hardened | В корзину | |
19 | S017-100506 | BOLT-HEX | В корзину | |
2 | 31Q6-91720 | SOLENOID VALVE-Q/CLAMP | В корзину | |
2-1 | B-34EA-91720 | MANIFOLD | В корзину | |
2-2 | GS044200NC | VALVE-SOLENOID | В корзину | |
2-3 | LTC0627VMD/DT | COIL | В корзину | |
20 | S554-054300 | CLAMP-BAND | В корзину | |
21 | S621-011001 | O-RING | В корзину | |
22 | P920-048046 | Hose Assy-Orfs 0x45 | В корзину | |
22 | P930-048051 | Hose Assy-Orfs 0x90 | В корзину | |
23 | X840-515151 | Tee-R/Type, Swivel, Orfs | В корзину | |
24 | 31L7-10200 | CLAMP-TUBE | В корзину | |
3 | 31Q4-93750 | Terminal Assy | В корзину | |
3-2 | X540-120001 | CONNECTOR-ORFS | В корзину | |
3-3 | X540-120002 | Connector-Orfs | В корзину | |
3-4 | S621-011001 | O-RING | В корзину | |
3-5 | S621-012001 | O-RING | В корзину | |
4 | P913-048034 | Hose Assy-Orfs 0x0 | В корзину | |
4 | P915-048034 | Hose Assy-Orfs 0x0 | В корзину | |
4 | P913-048028 | Hose Assy-Orfs 0x0 | В корзину | |
4 | P915-048028 | Hose Assy-Orfs 0x0 | В корзину | |
4 | P913-048037 | Hose Assy-Orfs 0x0 | В корзину | |
4 | P915-048037 | Hose Assy-Orfs 0x0 | В корзину | |
5 | 31Q5-91510 | Pipe Assy | В корзину | |
5 | 31Q5-91520 | Pipe Assy | В корзину | |
6 | 31Q5-91530 | Pipe Assy | В корзину | |
6 | 31Q5-91540 | Pipe Assy | В корзину | |
7 | P910-048092 | Hose Assy-Orfs 0x0 | В корзину | |
7 | P920-048097 | Hose Assy-Orfs 0x45 | В корзину | |
7 | P910-048097 | Hose Assy-Orfs 0x0 | В корзину | |
8 | 31N4-95750 | Hose Assy | В корзину | |
9 | P930-042007 | HOSE ASSY-ORFS 0X90 | В корзину |
