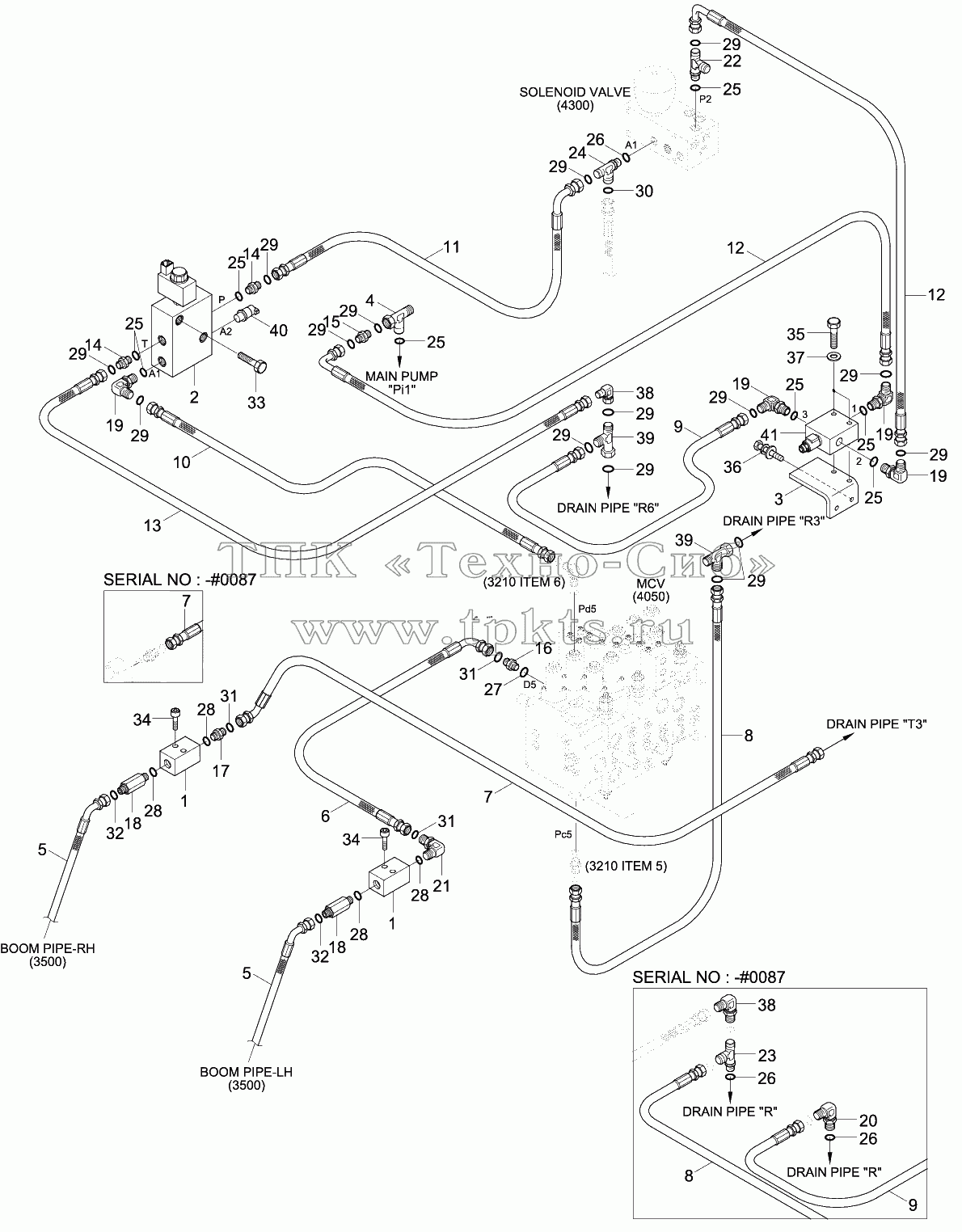

Каталоги запасных частей к спецтехнике Hyundai R170W-9 SINGLE ACTING MAIN PIPING KIT
1
1
10
11
12
12
13
14
14
15
16
17
18
18
19
19
19
19
2
20
21
22
23
24
25
25
25
25
25
25
25
26
26
26
26
27
28
28
28
28
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
3
30
31
31
31
32
32
33
34
34
35
36
37
38
38
39
39
4
40
40
41
41
5
5
6
7
7
7
7
8
8
9
9
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 31Q5-90110 |
31Q5-90110 |
|
S/Act Main Piping Kit |
В корзину
|
| 1 |
31N5-94710 |
|
Block-Hose Joint |
В корзину
|
| 10 |
P910-042052 |
|
Hose Assy-Orfs 0x0 |
В корзину
|
| 11 |
P930-042006 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 12 |
P930-042010 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 13 |
P930-042042 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 14 |
X500-110001 |
|
CONNECTOR-ORFS |
В корзину
|
| 15 |
31N6-25060 |
|
FILTER-LAST GUARD |
В корзину
|
| 16 |
X500-110004 |
|
CONNECTOR-ORFS |
В корзину
|
| 17 |
31N4-95290 |
|
Connector |
В корзину
|
| 18 |
X511-116556 |
|
Connector-Long, Orfs |
В корзину
|
| 19 |
X520-110001 |
|
ELBOW-90,ORFS |
В корзину
|
| 2 |
31Q6-91220 |
|
VALVE-SOLENOID |
В корзину
|
| 2-1 |
EDH0427V-HD |
|
Coil |
В корзину
|
| 20 |
X520-110012 |
|
ELBOW-90,ORFS |
В корзину
|
| 21 |
X520-110018 |
|
Elbow-90, Orfs |
В корзину
|
| 22 |
X820-045151 |
|
TEE-R/TYPE,ORFS |
В корзину
|
| 23 |
X820-065151 |
|
Tee-R/Type, Orfs |
В корзину
|
| 24 |
X820-065251 |
|
TEE-R/TYPE,ORFS |
В корзину
|
| 25 |
S631-011004 |
|
O-RING |
В корзину
|
| 26 |
S631-014004 |
|
O-RING |
В корзину
|
| 26 |
S631-014004 |
|
O-RING |
В корзину
|
| 27 |
S631-024004 |
|
O-RING |
В корзину
|
| 28 |
S631-029004 |
|
O-RING |
В корзину
|
| 29 |
S621-011001 |
|
O-RING |
В корзину
|
| 29 |
S621-011001 |
|
O-RING |
В корзину
|
| 3 |
31Q4-93370 |
|
Bracket |
В корзину
|
| 30 |
S621-012001 |
|
O-RING |
В корзину
|
| 31 |
S621-018001 |
|
O-RING |
В корзину
|
| 32 |
S621-021001 |
|
O-RING |
В корзину
|
| 33 |
S109-080406 |
|
BOLT-SOCKET |
В корзину
|
| 34 |
S109-120556 |
|
Bolt-Socket |
В корзину
|
| 35 |
S015-060456 |
|
BOLT-HEX |
В корзину
|
| 36 |
S037-102026 |
|
BOLT-W/WASHER |
В корзину
|
| 37 |
S403-060006 |
|
Washer-Plain |
В корзину
|
| 38 |
X850-515100 |
|
ELBOW-90 SWIVEL,ORFS |
В корзину
|
| 39 |
X840-515151 |
|
Tee-R/Type, Swivel, Orfs |
В корзину
|
| 4 |
31N6-30130 |
|
TEE-SHUTTLE,S/NUT |
В корзину
|
| 40 |
31Q8-40520 |
|
Sensor-Pressure |
В корзину
|
| 40 |
31Q4-40830 |
|
SENSOR-PRESSURE |
В корзину
|
| 41 |
31Q6-20130 |
|
Eppr Valve-Breaker |
В корзину
|
| 41 |
31Q6-20131 |
|
EPPR VALVE-BREAKER |
В корзину
|
| 5 |
P974-166324 |
|
Hose Assy-Orfs 0x45 |
В корзину
|
| 6 |
P933-126019 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 7 |
P923-123029 |
|
Hose Assy-Orfs 0x45 |
В корзину
|
| 7 |
P923-123028 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
| 8 |
P910-042030 |
|
Hose Assy-Orfs 0x0 |
В корзину
|
| 9 |
P910-042037 |
|
Hose Assy-Orfs 0x0 |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
