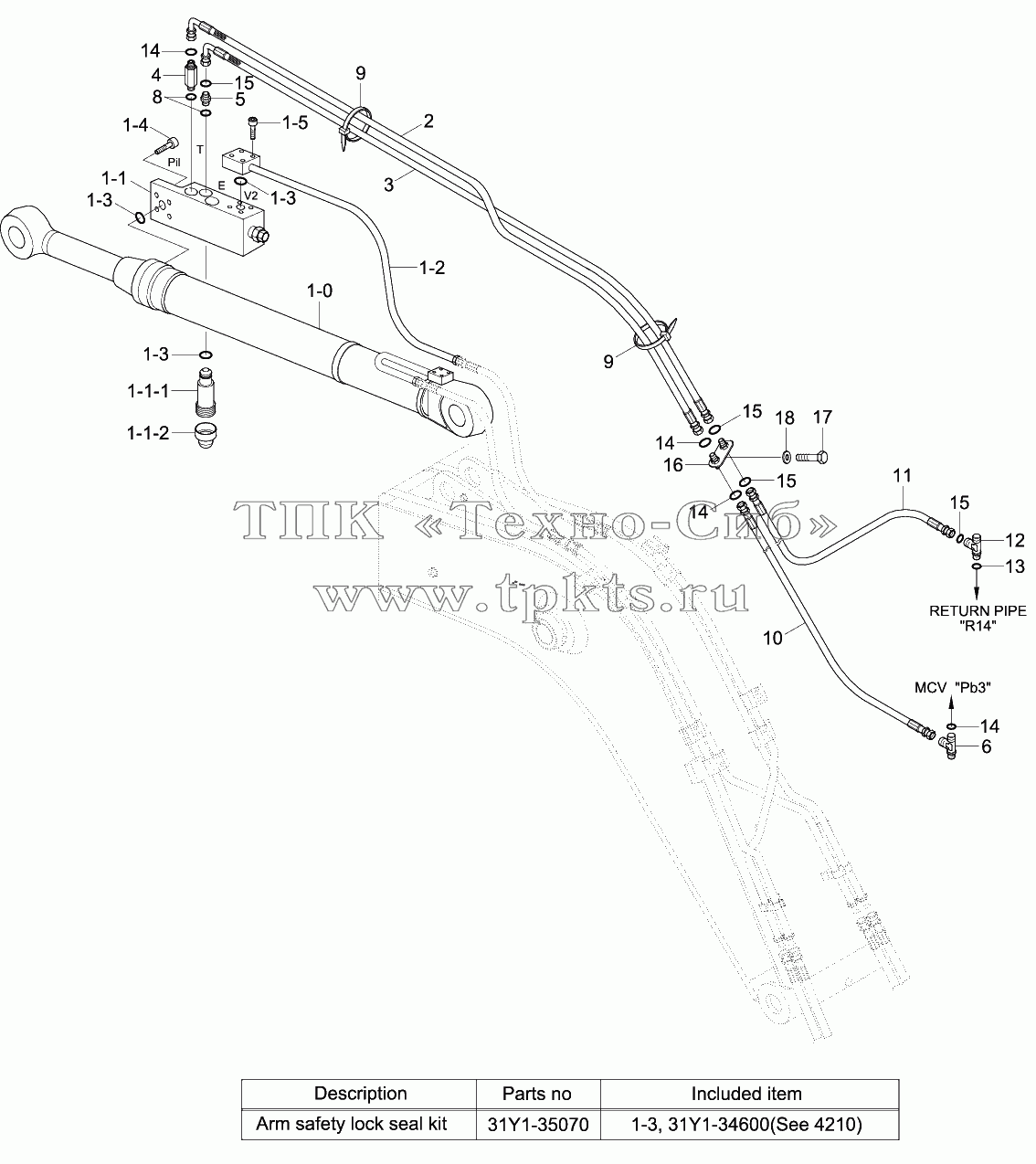

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 31Q5-52132 | Arm Safety Cylinder | В корзину | |
1-0 | ARMCYL | ARM CYL SUB ASSY | В корзину | |
1-1 | 31Q5-55030 | Safety Lock Valve | В корзину | |
1-1-1 | DRV-100A | Relief Valve | В корзину | |
1-1-2 | DCP-002A | Cap | В корзину | |
1-1-3 | AS568 | Seal Kit | В корзину | |
1-2 | 31Y1-34591 | Pipe Assy-Rv | В корзину | |
1-4 | S107-100456 | Bolt-Socket | В корзину | |
1-5 | S107-100506 | Bolt-Socket | В корзину | |
10 | P930-042049 | HOSE ASSY-ORFS 0X90 | В корзину | |
10 | P930-042065 | Hose Assy-Orfs 0x90 | В корзину | |
11 | P910-062055 | Hose Assy-Orfs 0x0 | В корзину | |
11 | P910-062071 | Hose Assy-Orfs 0x0 | В корзину | |
12 | X840-525252 | Tee-R/Type, Swivel, Orfs | В корзину | |
13 | S631-014001 | O-RING | В корзину | |
14 | S621-011001 | O-RING | В корзину | |
15 | S621-012001 | O-RING | В корзину | |
16 | 31Q4-96010 | Terminal Assy | В корзину | |
17 | S017-120456 | Bolt-Hex | В корзину | |
18 | S411-120006 | WASHER-SPRING | В корзину | |
2 | P930-042079 | Hose Assy-Orfs 0x90 | В корзину | |
2 | P930-042076 | Hose Assy-Orfs 0x90 | В корзину | |
3 | P930-062079 | Hose Assy-Orfs 0x90 | В корзину | |
3 | P930-062076 | Hose Assy-Orfs 0x90 | В корзину | |
4 | X500-110001 | CONNECTOR-ORFS | В корзину | |
5 | X500-110011 | CONNECTOR-ORFS | В корзину | |
6 | 31N4-22150 | Tee-Long, Orfs | В корзину | |
8 | S631-011004 | O-RING | В корзину | |
9 | S552-020102 | Clamp-Band | В корзину | |
31Y1-35070 | 31Y1-35070 | Seal Kit | В корзину | |
1-3 | Y171-019004 | O-RING | В корзину |
