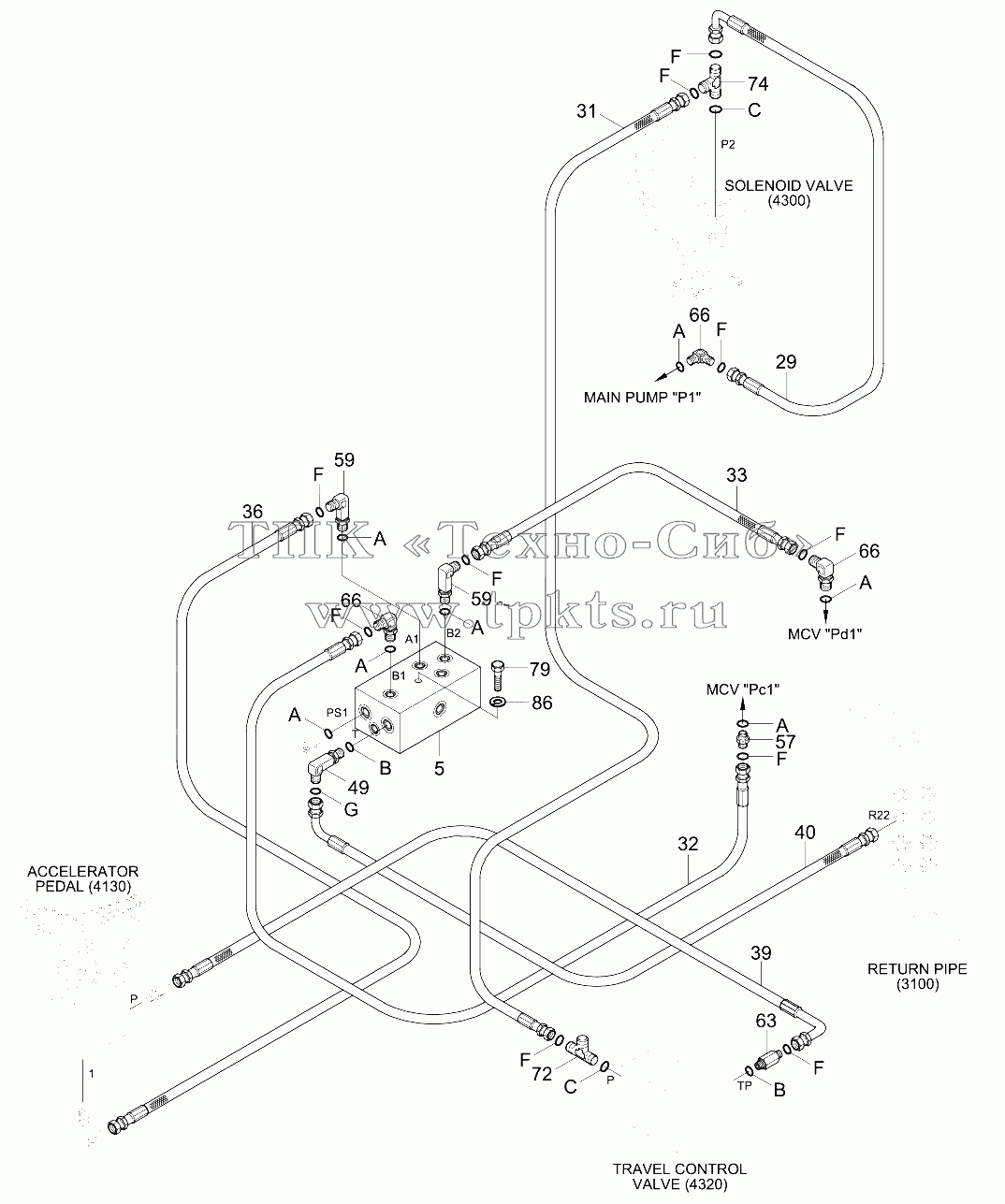

Каталоги запасных частей к спецтехнике Hyundai R170W-9S POWER TRAIN HYD PIPING 4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
29
31
32
33
36
39
40
49
5
57
59
59
63
66
66
66
72
74
79
86
A
A
A
A
A
A
A
B
B
C
C
F
F
F
F
F
F
F
F
F
F
G
Позиция на иллюстрации Заводской номер детали Название детали
29 X420-042006 Hose Assy-Orfs 0x90 В корзину
31 P910-082048 Hose Assy-Orfs 0x0 В корзину
32 X400-042058 Hose Assy-Synf Orfs В корзину
33 X400-042062 HOSE ASSY-SYNF,ORFS В корзину
36 X400-042007 Hose Assy-Synf,Orfs В корзину
39 X420-042045 Hose Assy-Orfs 0x90 В корзину
40 X420-062044 Hose Assy-Orfs 0x90 В корзину
49 31N5-30030 Elbow-90,Orfs,Long В корзину
5 31Q4-20150 2 Cartridge Valve В корзину
57 X500-110001 CONNECTOR-ORFS В корзину
59 31N6-25110 ELBOW-90,LONG В корзину
63 X511-106513 Connector-Long,Orfs В корзину
66 X520-110001 ELBOW-90,ORFS В корзину
72 X820-085253 Tee-R/Type,Orfs В корзину
74 X820-085351 Tee-R/Type,Orfs В корзину
79 S017-080856 Bolt-Hex В корзину
86 S411-080006 WASHER-SPRING В корзину
A S631-011004 O-RING В корзину
B S631-014004 O-RING В корзину
C S631-018004 O-RING В корзину
F S621-011001 O-RING В корзину
G S621-012001 O-RING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
