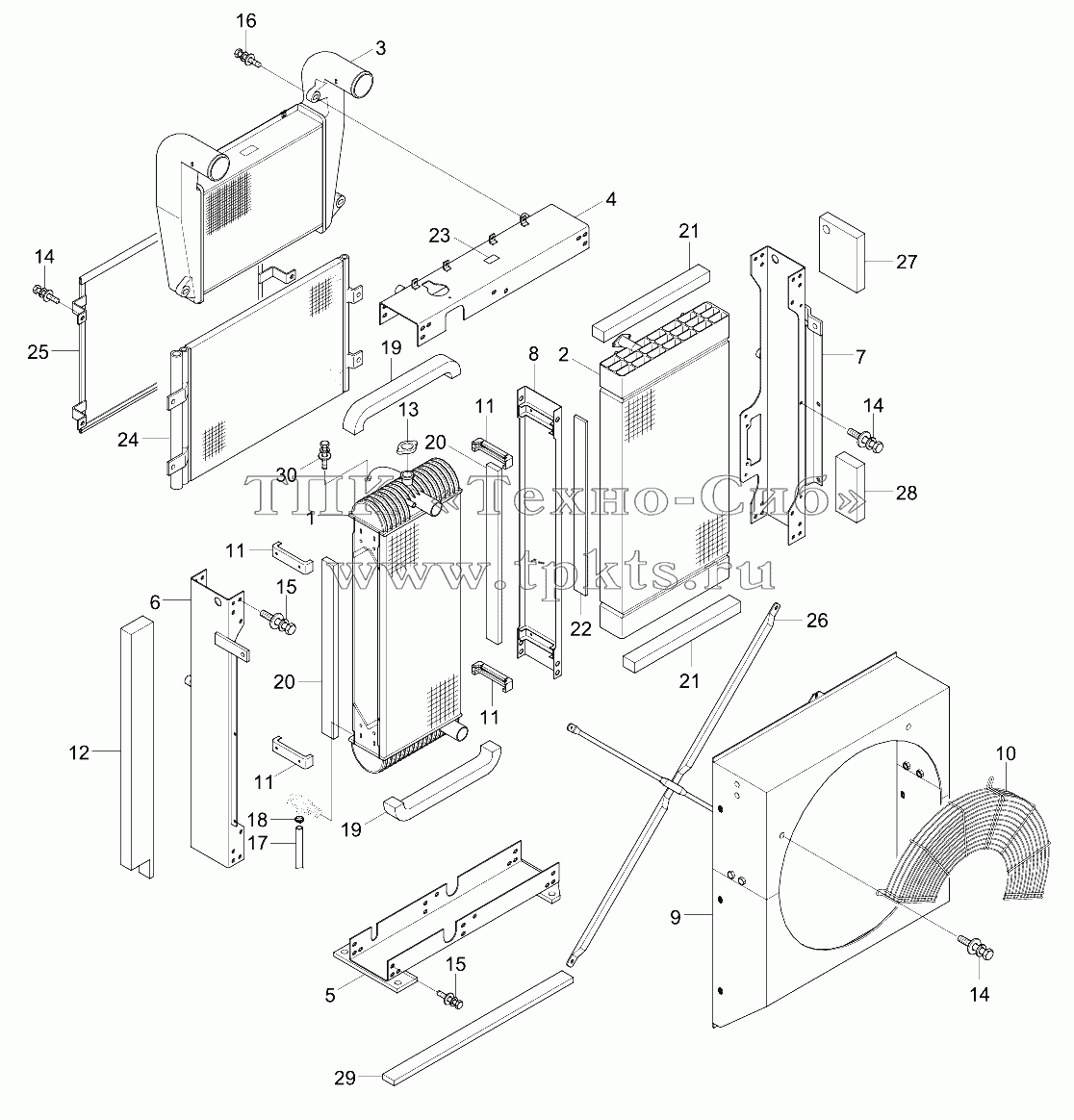

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
11Q5-48000 | 11Q5-48000 | RADIATOR TOTAL ASSY | В корзину | |
11Q5-48001 | 11Q5-48001 | RADIATOR TOTAL ASSY | В корзину | |
1 | 11Q4-44021 | Radiator Assy | В корзину | |
10 | 11Q4-42051 | Guard-Fan | В корзину | |
11 | 11Q4-42360 | Isolator | В корзину | |
12 | 11Q4-42160 | Sponge | В корзину | |
13 | 11N4-49480 | Cap | В корзину | |
14 | S037-082026 | Bolt-W/Washer | В корзину | |
15 | S037-102526 | BOLT-W/WASHER | В корзину | |
16 | S037-104026 | BOLT-W/WASHER | В корзину | |
17 | 11Q5-42220 | HOSE-DRAIN | В корзину | |
18 | 11Q5-42230 | CLIP-HOSE | В корзину | |
19 | 11Q5-42240 | SEALING | В корзину | |
2 | 11Q4-42022 | Oil Cooler Assy | В корзину | |
20 | 11Q5-42250 | SEALING | В корзину | |
21 | 11Q5-42260 | SEALING | В корзину | |
22 | 11Q5-42270 | SEALING | В корзину | |
24 | 11Q6-90071 | CONDENSER-R/DRYER | В корзину | |
24-1 | A2W00701D | CARTRIDGE ASSY | В корзину | |
25 | 11Q4-42380 | Net-B | В корзину | |
26 | 11Q4-42390 | Bar-Cross | В корзину | |
27 | 11Q5-42290 | SEALING-A | В корзину | |
28 | 11Q5-42300 | SEALING-C | В корзину | |
29 | 11Q5-42310 | SEALING-D | В корзину | |
3 | 11Q4-42400 | Charge Air Cooler | В корзину | |
3 | 11Q4-42401 | CHARGE AIR COOLER | В корзину | |
30 | 11Q5-42320 | BOLT | В корзину | |
4 | 11Q4-42310 | Support-Upper | В корзину | |
5 | 11Q4-42320 | Support-Lower | В корзину | |
6 | 11Q4-42330 | Support-Lh, Side | В корзину | |
7 | 11Q5-42120 | SUPPORT WA-RH | В корзину | |
8 | 11Q4-42350 | Support-Lh, Mid | В корзину | |
9 | 11Q5-48010 | SHROUD | В корзину | |
23 | 11Q5-42280 | PLATE-NAME | В корзину |
