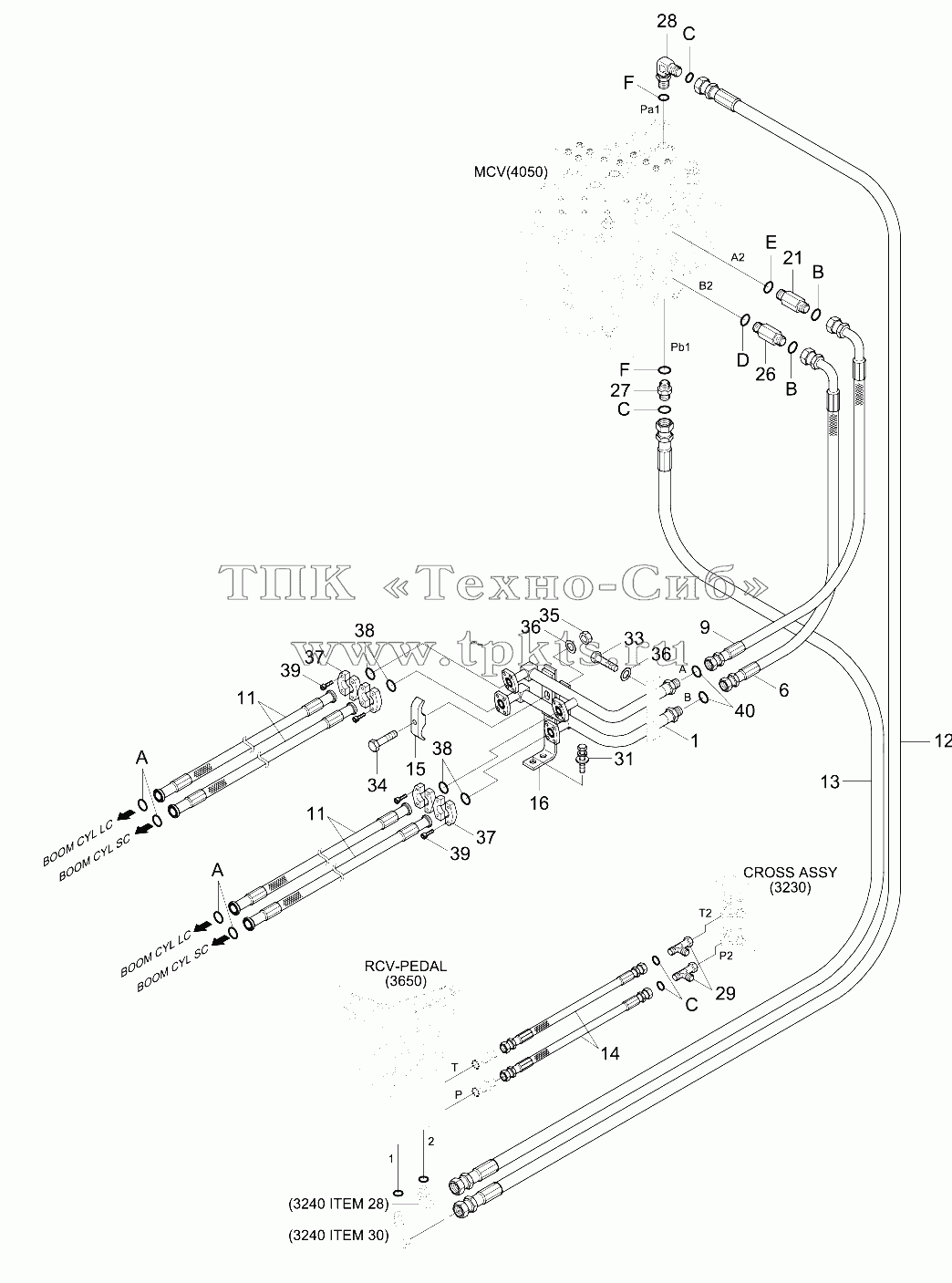

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 31Q5-11190 | PIPE ASSY | В корзину | |
11 | 31Q5-10310 | Hose Assy | В корзину | |
12 | P910-042056 | HOSE ASSY-ORFS 0X0 | В корзину | |
13 | P910-042062 | Hose Assy-Orfs 0x0 | В корзину | |
14 | P910-042020 | Hose Assy-Orfs 0x0 | В корзину | |
15 | 31N4-12270 | Clamp-Pipe | В корзину | |
16 | 31Q4-11170 | Bracket | В корзину | |
21 | X511-116544 | Connector-Long, Orfs | В корзину | |
26 | X511-112546 | Connector-Long, Orfs | В корзину | |
27 | X500-110001 | CONNECTOR-ORFS | В корзину | |
28 | X520-110001 | ELBOW-90,ORFS | В корзину | |
29 | X840-515151 | Tee-R/Type, Swivel, Orfs | В корзину | |
31 | S037-123026 | BOLT-W/WASHER | В корзину | |
33 | S017-100256 | Bolt-Hex | В корзину | |
34 | S017-100756 | Bolt-Hex | В корзину | |
35 | S207-101002 | Nut-Hex | В корзину | |
36 | S403-102002 | Washer-Plain | В корзину | |
37 | P173-120102 | FLANGE-HYD,SPLIT | В корзину | |
38 | Y171-019004 | O-RING | В корзину | |
39 | S109-100306 | BOLT-SOCKET | В корзину | |
40 | S621-018001 | O-RING | В корзину | |
6 | P930-128018 | Hose Assy-Orfs 0x90 | В корзину | |
9 | P930-128020 | Hose Assy-Orfs 0x90 | В корзину | |
A | S621-014001 | O-RING | В корзину | |
B | S621-018001 | O-RING | В корзину | |
C | S621-011001 | O-RING | В корзину | |
D | S631-024004 | O-RING | В корзину | |
E | S631-029004 | O-RING | В корзину | |
F | S631-011001 | O-RING | В корзину |
