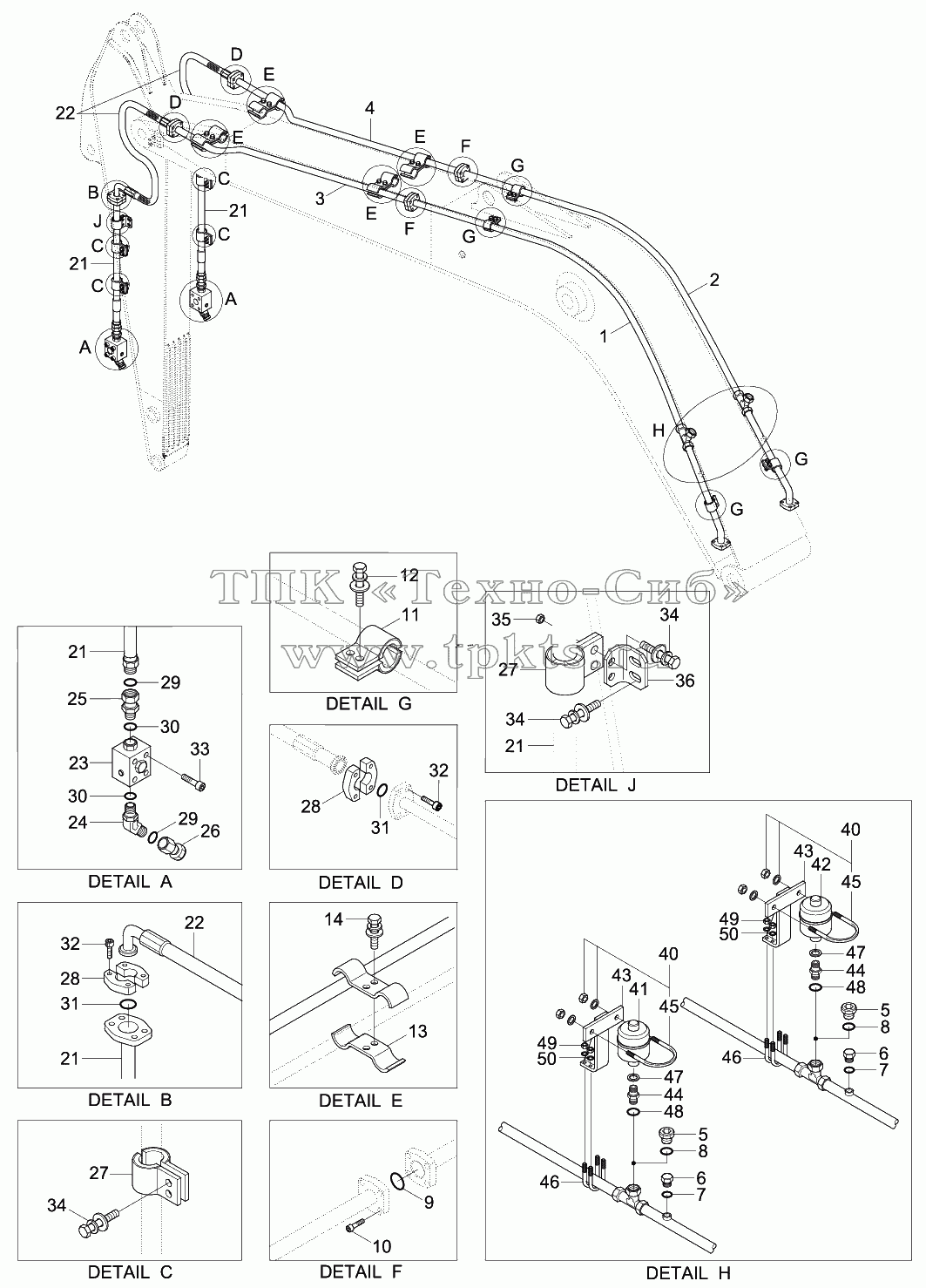

| Позиция на иллюстрации | Заводской номер детали | Название детали | ||
|---|---|---|---|---|
| 31Q5-90320 | 31Q5-90320 | Boom Piping Kit | В корзину | |
| 31Q5-90420 | 31Q5-90420 | Arm Piping Kit | В корзину | |
| 31Q5-90430 | 31Q5-90430 | Arm Piping Kit | В корзину | |
| 31Q5-90410 | 31Q5-90410 | Arm Piping Kit | В корзину | |
| 31Q5-90310 | 31Q5-90310 | Boom Piping Kit | В корзину | |
| 1 | 31Q5-91510 | Pipe Assy | В корзину | |
| 2 | 31Q5-91520 | Pipe Assy | В корзину | |
| 3 | 31Q5-91530 | Pipe Assy | В корзину | |
| 4 | 31Q5-91540 | Pipe Assy | В корзину | |
| 5 | P220-110205 | PLUG-HEX | В корзину | |
| 6 | 31EK-11130 | COUPLING-SCREW | В корзину | |
| 7 | S631-011004 | O-RING | В корзину | |
| 8 | S631-024004 | O-RING | В корзину | |
| 9 | Y171-024004 | O-RING | В корзину | |
| 10 | S109-100406 | BOLT-SOCKET | В корзину | |
| 11 | 31E7-01711 | CLAMP ASSY | В корзину | |
| 12 | S037-123526 | BOLT-W/WASHER | В корзину | |
| 13 | 31Q4-50220 | Clamp Assy-Pipe | В корзину | |
| 14 | S037-123526 | BOLT-W/WASHER | В корзину | |
| 21 | 31Q5-91610 | Pipe Assy | В корзину | |
| 21 | 31Q5-91630 | Pipe Assy | В корзину | |
| 21 | 31Q5-91620 | Pipe Assy | В корзину | |
| 22 | P705-166338 | Hose Assy-Flg 0x90 | В корзину | |
| 22 | P705-166334 | Hose Assy-Flg 0x90 | В корзину | |
| 22 | P705-166332 | Hose Assy-Flg 0x90 | В корзину | |
| 23 | 31Q6-91551 | Valve-Stop | В корзину | |
| 24 | P030-110005 | Elbow-45 | В корзину | |
| 24 | X530-110005 | ELBOW-45,ORFS | В корзину | |
| 25 | 31Q6-91560 | Adapter | В корзину | |
| 26 | P290-100106 | Cap | В корзину | |
| 26 | X710-100106 | CAP-HYD,ORFS | В корзину | |
| 27 | 31E7-01711 | CLAMP ASSY | В корзину | |
| 28 | P173-160104 | FLANGE-HYD,SPLIT | В корзину | |
| 29 | S631-029004 | O-RING | В корзину | |
| 30 | S621-021001 | O-RING | В корзину | |
| 31 | Y171-024004 | O-RING | В корзину | |
| 32 | S109-100406 | BOLT-SOCKET | В корзину | |
| 33 | S109-120706 | BOLT-SOCKET | В корзину | |
| 34 | S037-123526 | BOLT-W/WASHER | В корзину | |
| 35 | S207-12100B | Nut-Hex | В корзину | |
| 36 | 31Q6-91500 | Bracket | В корзину | |
| 40 | 31Q5-90500 | Accumulator Kit | В корзину | |
| 41 | 31Q8-91670 | ACCUMULATOR | В корзину | |
| 42 | 31Q8-91680 | ACCUMULATOR | В корзину | |
| 43 | 32E6-92080 | BRACKET-ACCUM | В корзину | |
| 44 | 31Q8-91690 | CONNECTOR | В корзину | |
| 45 | 32E6-92060 | U-BOLT | В корзину | |
| 46 | S071-033430 | U-Bolt | В корзину | |
| 47 | 31Q8-91700 | SEAL | В корзину | |
| 48 | S631-024004 | O-RING | В корзину | |
| 49 | S205-10100B | NUT-HEX | В корзину | |
| 50 | S403-10200B | WASHER-PLAIN | В корзину |
