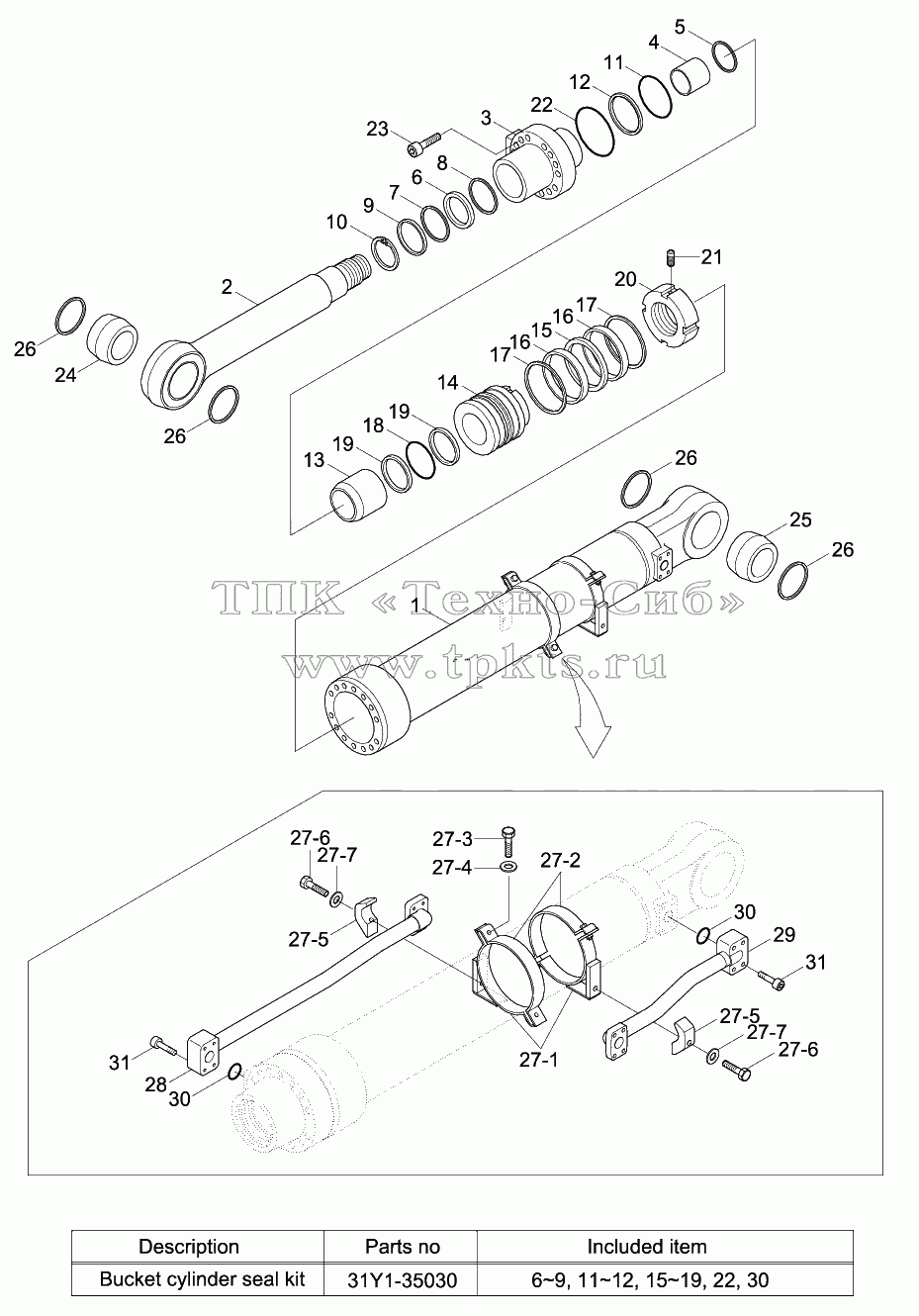

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
31Q5-60111 | 31Q5-60111 | Bucket Cylinder | В корзину | |
31Y1-34801 | 31Y1-34801 | Bucket Cyl Sub Assy | В корзину | |
31Y1-35030 | 31Y1-35030 | Seal Kit | В корзину | |
1 | 31Y1-34811 | Tube Assy | В корзину | |
2 | 31Y1-34881 | Rod Assy | В корзину | |
3 | 31Y1-34930 | Gland | В корзину | |
4 | S732-075030 | Bushing-Dd2 | В корзину | |
5 | Y191-081000 | Ring-Snap | В корзину | |
6 | Y220-075013 | Seal-Rod | В корзину | |
7 | Y180-075020 | Ring-Back Up | В корзину | |
8 | Y240-075012 | Ring-Buffer | В корзину | |
9 | Y110-075011 | Wiper-Dust | В корзину | |
10 | Y190-089000 | Ring-Snap | В корзину | |
11 | S632-105004 | O-Ring | В корзину | |
12 | S642-105003 | Ring-Back Up | В корзину | |
13 | 31YC-26040 | Ring-Cushion | В корзину | |
14 | 31Y1-34970 | Piston | В корзину | |
15 | Y420-110000 | Seal-Piston | В корзину | |
16 | Y310-110100 | Ring-Wear | В корзину | |
17 | Y440-110000 | Ring-Dust | В корзину | |
18 | S632-055004 | O-Ring | В корзину | |
19 | S642-055003 | Ring-Back Up | В корзину | |
20 | 31YC-68020 | Nut-Lock | В корзину | |
21 | S114-080144 | Screw-Set | В корзину | |
22 | S632-110004 | O-Ring | В корзину | |
23 | S109-140704 | Bolt-Socket | В корзину | |
24 | 61Q6-05560 | Bushing-Pin | В корзину | |
25 | 61QH-72610 | Bushing-Pin | В корзину | |
25 | 61Q6-98810 | Bushing-Pin | В корзину | |
26 | Y020-070000 | Seal-Dust, Dli, Kpu | В корзину | |
27 | 31Y1-34990 | Band Assy | В корзину | |
28 | 31Y1-36041 | Pipe Assy-R | В корзину | |
29 | 31Y1-36051 | Pipe Assy-B | В корзину | |
30 | Y171-019004 | O-RING | В корзину | |
31 | S107-100454 | Bolt-Socket | В корзину | |
271 | 31Y1-35000 | Band Sub Assy | В корзину | |
272 | 31YC-31050 | Band | В корзину | |
273 | S011-100352 | BOLT-HEX | В корзину | |
274 | S411-100002 | WASHER-SPRING | В корзину | |
275 | 31YC-36010 | Clamp-Pipe | В корзину | |
276 | S015-120502 | Bolt-Hex | В корзину | |
277 | S411-120002 | WASHER-SPRING | В корзину |
