Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
TravelMotorAssy | TravelMotorAssy | Travel Motor Assy | В корзину | |

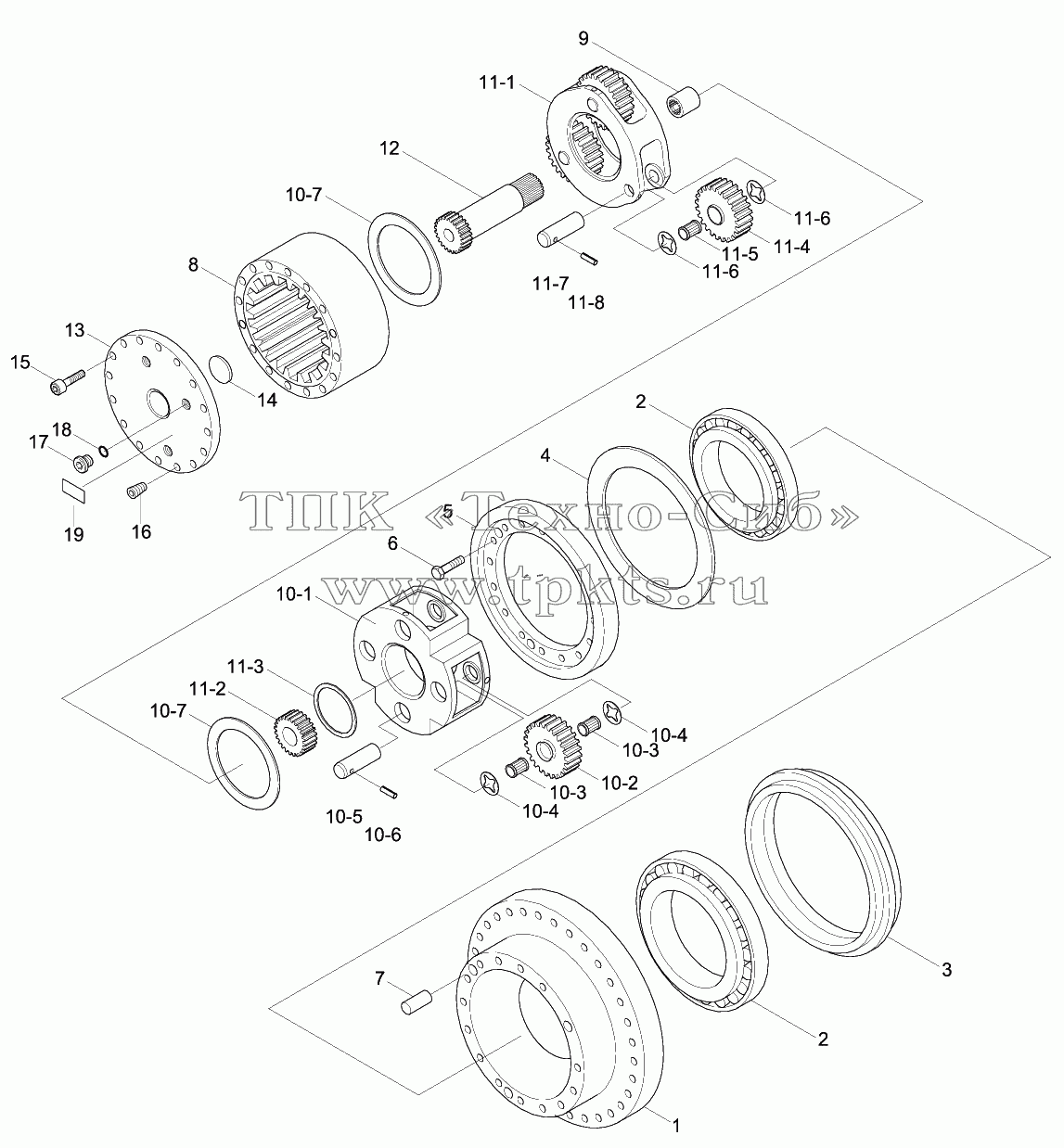

31Q6-40020 | 31Q6-40020 | Travel Reduction Gear | В корзину | |
1 | XKAQ-00217 | Housing | В корзину | |
2 | XKAQ-00218 | Bearing-Main | В корзину | |
3 | XKAQ-00219 | Seal-Floating | В корзину | |
4 | XKAQ-00220 | Shim | В корзину | |
5 | XKAQ-00221 | Retainer | В корзину | |
6 | XKAQ-00222 | Bolt-Hex | В корзину | |
7 | XKAQ-00223 | Pin-Parallel | В корзину | |
8 | XKAQ-00224 | Gear-Ring | В корзину | |
9 | XKAQ-00225 | Coupling | В корзину | |
10 | XKAQ-00226 | Carrier 2 Assy | В корзину | |
11 | XKAQ-00233 | Carrier Assy 1 | В корзину | |
12 | XKAQ-00242 | Gear-Sun 1 | В корзину | |
13 | XKAQ-00243 | Cover | В корзину | |
14 | XKAQ-00214 | PAD | В корзину | |
15 | XKAQ-00244 | Bolt-Hex Socket | В корзину | |
16 | XKAQ-00245 | Screw-Hex Socket | В корзину | |
17 | XKAQ-00246 | Plug-Hydraulic | В корзину | |
18 | XKAQ-00247 | O-Ring | В корзину | |
19 | XKAQ-00248 | Name Plate | В корзину | |
101 | XKAQ-00227 | Carrier 2 | В корзину | |
102 | XKAQ-00228 | Gear-Planet 2 | В корзину | |
103 | XKAQ-00229 | Bearing-Needle 2 | В корзину | |
104 | XKAQ-00230 | Washer-Thrust | В корзину | |
105 | XKAQ-00231 | Pin 2 | В корзину | |
106 | XKAQ-00232 | Pin-Spring | В корзину | |
107 | XKAQ-00208 | RING-THRUST | В корзину | |
111 | XKAQ-00234 | Carrier 1 | В корзину | |
112 | XKAQ-00235 | Gear-Sun 2 | В корзину | |
113 | XKAQ-00236 | Ring-Retaining | В корзину | |
114 | XKAQ-00237 | Gear-Planet 1 | В корзину | |
115 | XKAQ-00238 | Bearng-Needle 1 | В корзину | |
116 | XKAQ-00239 | Washer-Thrust | В корзину | |
117 | XKAQ-00240 | Pin 1 | В корзину | |
118 | XKAQ-00241 | Pin-Spring | В корзину |
