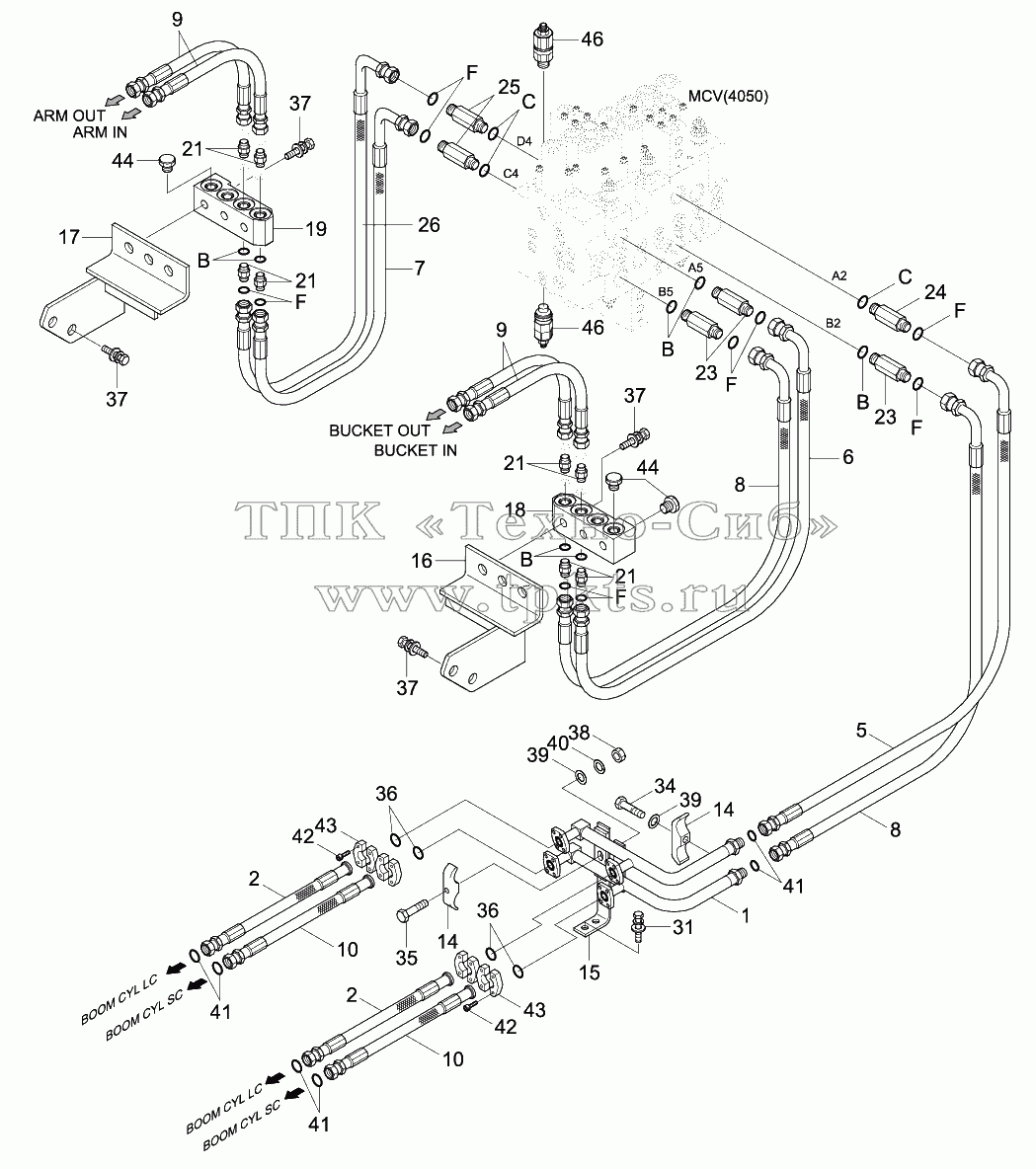

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 31Q5-11150 | Pipe Assy | В корзину | |
2 | 31Q5-53060 | Hose Assy | В корзину | |
5 | P930-128020 | Hose Assy-Orfs 0x90 | В корзину | |
6 | P930-128017 | Hose Assy-Orfs 0x90 | В корзину | |
7 | P930-128022 | Hose Assy-Orfs 0x90 | В корзину | |
8 | P930-128018 | Hose Assy-Orfs 0x90 | В корзину | |
9 | P913-128035 | Hose Assy-Orfs 0x0 | В корзину | |
10 | 31Q5-10310 | Hose Assy | В корзину | |
14 | 31N4-12270 | Clamp-Pipe | В корзину | |
15 | 31Q4-11170 | Bracket | В корзину | |
16 | 31N5-10380 | Bracket-Lh, Manifold | В корзину | |
17 | 31N5-10390 | Bracket-Rh, Manifold | В корзину | |
18 | 35EA-12500 | Manifold-Lh | В корзину | |
19 | 35EA-12510 | Manifold-Rh | В корзину | |
21 | X500-110004 | CONNECTOR-ORFS | В корзину | |
23 | X511-112546 | Connector-Long, Orfs | В корзину | |
24 | X511-116546 | Connector-Long, Orfs | В корзину | |
25 | X511-112542 | Connector-Long, Orfs | В корзину | |
26 | P930-128021 | Hose Assy-Orfs 0x90 | В корзину | |
31 | S037-103026 | BOLT-W/WASHER | В корзину | |
34 | S017-100506 | BOLT-HEX | В корзину | |
35 | S017-100806 | Bolt-Hex | В корзину | |
36 | Y171-019004 | O-RING | В корзину | |
37 | S037-123056 | Bolt-W/Washer | В корзину | |
38 | S207-101006 | Nut-Hex | В корзину | |
39 | S403-10200B | WASHER-PLAIN | В корзину | |
40 | S411-100006 | WASHER-SPRING | В корзину | |
41 | S621-018001 | O-RING | В корзину | |
42 | S109-100306 | BOLT-SOCKET | В корзину | |
43 | P173-120102 | FLANGE-HYD,SPLIT | В корзину | |
44 | P220-110105 | Plug-Hex | В корзину | |
46 | 31Q4-99560 | Port Relief Valve | В корзину | |
B | S631-014004 | O-RING | В корзину | |
C | S631-018004 | O-RING | В корзину | |
F | S621-011001 | O-RING | В корзину |
