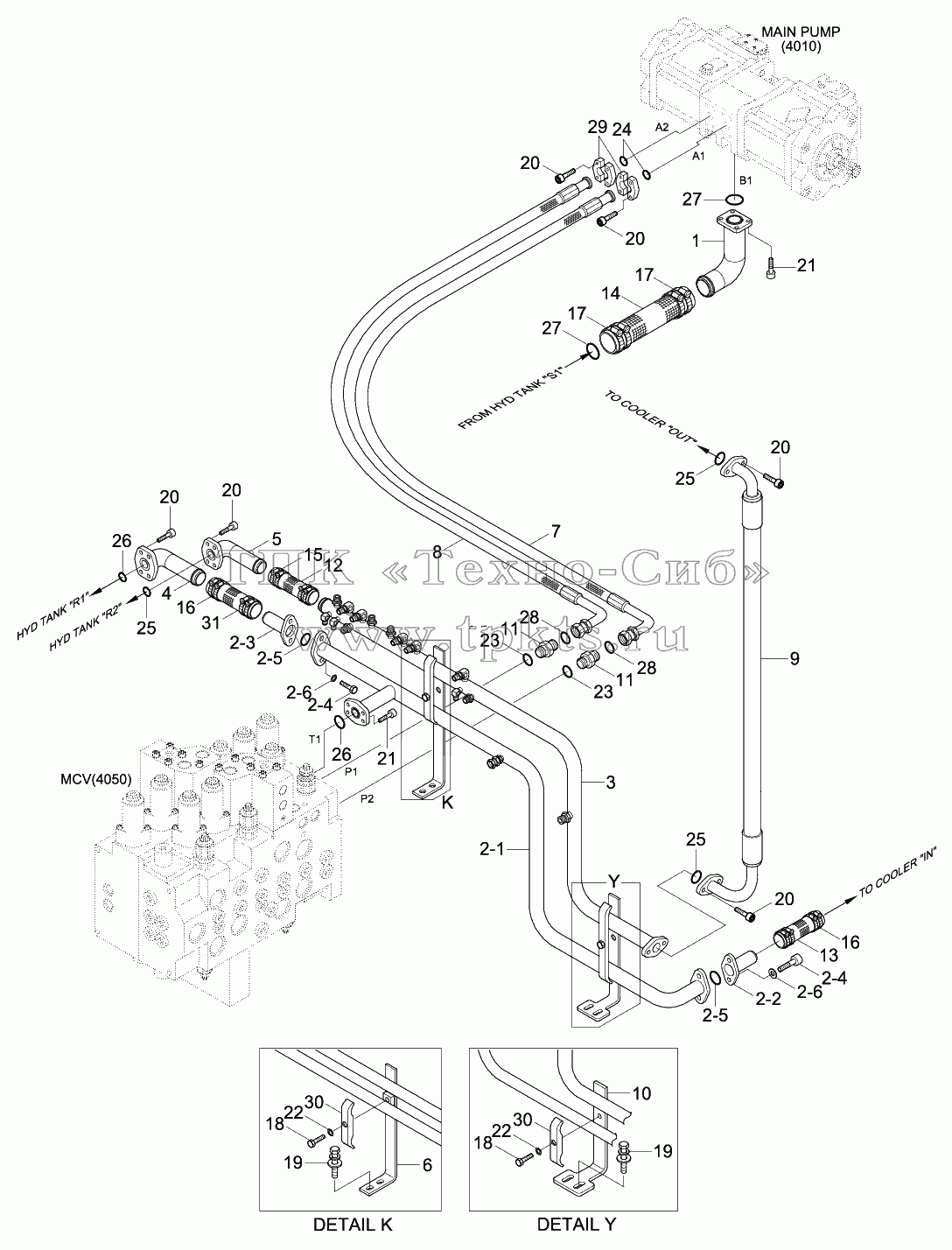

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 31Q5-11100 | Pipe Assy-Suction | В корзину | |
2 | 31Q5-11110 | Pipe Sub Assy-Return | В корзину | |
3 | 31Q5-11122 | Pipe Assy | В корзину | |
3 | 31Q5-11121 | Pipe Assy | В корзину | |
4 | 31Q5-11160 | Pipe Assy | В корзину | |
5 | 31Q4-12130 | Pipe Assy | В корзину | |
6 | 31Q4-11180 | Bracket-Return | В корзину | |
7 | P993-128420 | Hose Assy-Orfs, Flg 0x90 | В корзину | |
8 | P993-128419 | Hose Assy-Orfs, Flg 0x90 | В корзину | |
9 | 31Q5-11131 | Hose Assy-Return | В корзину | |
10 | 31Q4-11190 | Bracket-Pipe | В корзину | |
11 | X500-110004 | CONNECTOR-ORFS | В корзину | |
12 | P760-063019 | Hose-Rubber | В корзину | |
13 | 31Q4-13270 | Hose Rubber | В корзину | |
14 | P760-101028 | Hose-Rubber | В корзину | |
14 | P760-101024 | Hose-Rubber Low | В корзину | |
15 | S572-570006 | Clamp-Hose, Wire Type | В корзину | |
16 | S572-640006 | Clamp-Hose, Wire Type | В корзину | |
17 | 31N6-11190 | Clamp-Hose, Wire Type | В корзину | |
18 | S017-120706 | BOLT-HEX | В корзину | |
19 | S037-103026 | BOLT-W/WASHER | В корзину | |
20 | S109-100306 | BOLT-SOCKET | В корзину | |
21 | S109-120306 | BOLT-SOCKET | В корзину | |
22 | S403-12200B | WASHER-PLAIN | В корзину | |
23 | S631-024004 | O-RING | В корзину | |
24 | Y171-019004 | O-RING | В корзину | |
25 | Y171-027004 | O-RING | В корзину | |
26 | Y172-003004 | O-Ring | В корзину | |
27 | S631-071001 | O-Ring | В корзину | |
28 | S621-018001 | O-RING | В корзину | |
29 | P174-120102 | Flange-Hyd, Split | В корзину | |
30 | 31N4-14240 | Clamp-Pipe | В корзину | |
31 | P760-073019 | Hose-Rubber | В корзину | |
210 | 31Q5-11141 | Pipe Assy | В корзину | |
220 | 31ER-11111 | Valve-Check | В корзину | |
230 | 31ER-11121 | Check Valve | В корзину | |
240 | S109-120456 | Bolt-Socket | В корзину | |
250 | Y172-003004 | O-Ring | В корзину | |
260 | S403-122006 | Washer-Plain | В корзину |
