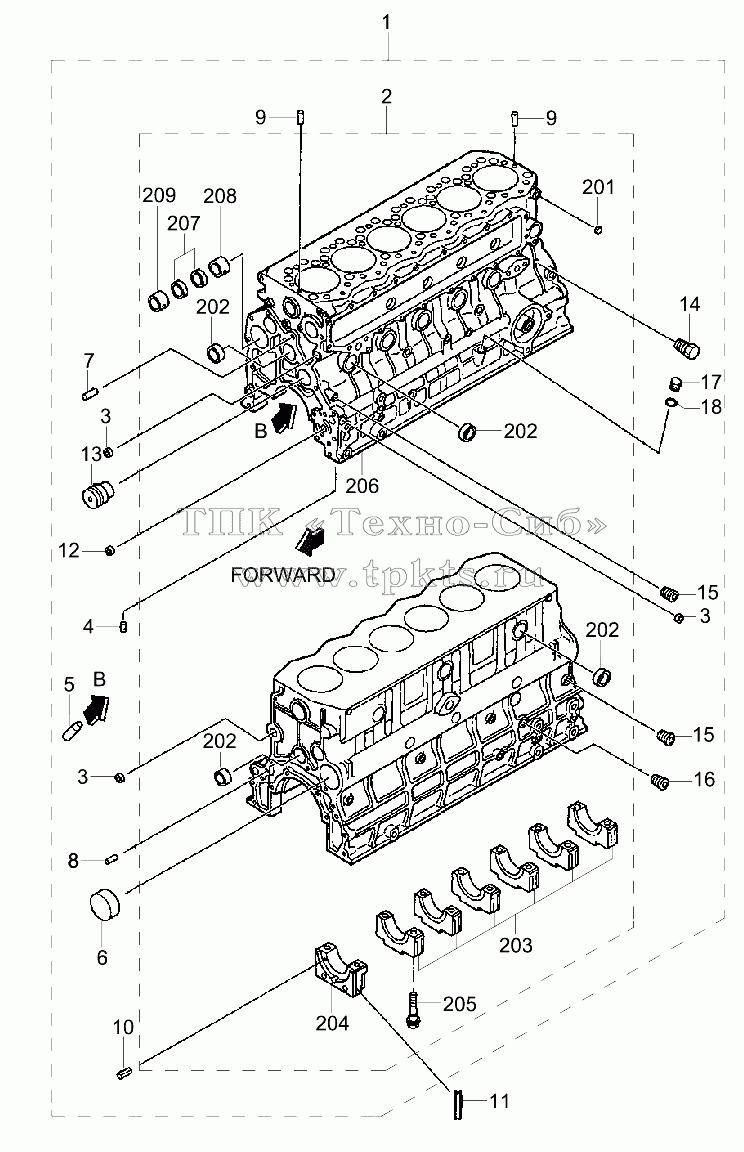

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
2-6 | CRANKCASE | CRANKCASE | В корзину | |
2-3 | CAP-BEARING | CAP-BEARING | В корзину | |
2-4 | Cap-Bearing Rear | Cap-Bearing Rear | В корзину | |
3 | 04826-21800 | CAP-SEALING | В корзину | |
4 | PLUG | PLUG | В корзину | |
1 | 32B07-34060 | Crankcase Assy | В корзину | |
2-1 | 04826-21800 | CAP-SEALING | В корзину | |
2-2 | 04826-23500 | CAP-SEALING | В корзину | |
2-5 | 32A07-02600 | BOLT-BEARING CAP | В корзину | |
2-7 | 34307-02802 | BUSHING-CAMSHAFT, M | В корзину | |
2-8 | 34307-02901 | BUSHING-CAMSHAFT, R | В корзину | |
2-9 | 34307-12701 | BUSHING-CAMSHAFT, F | В корзину | |
5 | 32A07-01800 | VALVE-CHECK | В корзину | |
6 | 34307-02100 | PLUG-CAM | В корзину | |
7 | 32A07-01501 | PIN-DOWEL | В корзину | |
8 | F2846-12000 | PIN-DOWEL | В корзину | |
9 | F2846-05000 | PIN-DOWEL | В корзину | |
10 | F2850-04008 | PIN-SPRING | В корзину | |
11 | 32A07-11700 | SEAL-SIDE | В корзину | |
12 | 05605-01410 | BUSHING | В корзину | |
13 | 32A23-03500 | SHAFT-IDLER | В корзину | |
14 | MD000269 | PLUG-TAPER | В корзину | |
15 | MS661140 | PLUG-TAPER | В корзину | |
16 | MS661142 | PLUG-TAPER | В корзину | |
17 | 32C13-00900 | PLUG | В корзину | |
18 | 05507-10110 | O-RING | В корзину | |
19 | 04827-90170 | Plug, Tapered | В корзину | |
2 | CrankcaseSub | Crankcase Sub | В корзину |
