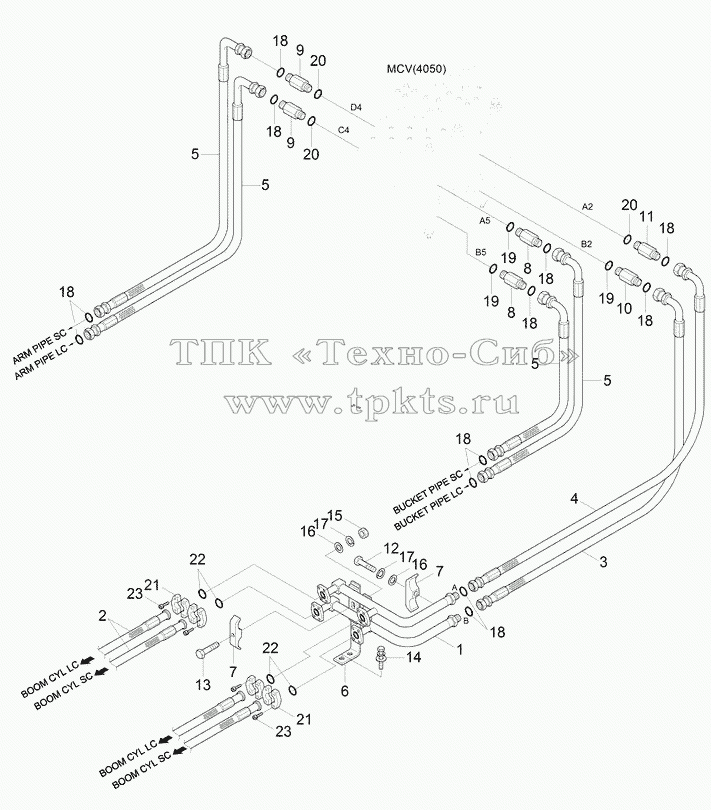

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 31Q5-11150 | Pipe Assy | В корзину | |
2 | 31Q5-10310 | Hose Assy | В корзину | |
3 | P930-128018 | Hose Assy-Orfs 0x90 | В корзину | |
4 | P930-128020 | Hose Assy-Orfs 0x90 | В корзину | |
5 | 31Q5-10320 | Hose Assy | В корзину | |
6 | 31Q4-11170 | Bracket | В корзину | |
7 | 31N4-12270 | Clamp-Pipe | В корзину | |
8 | X511-112546 | Connector-Long, Orfs | В корзину | |
9 | X511-116546 | Connector-Long, Orfs | В корзину | |
10 | X511-112544 | Connector-Long, Orfs | В корзину | |
11 | X511-116544 | Connector-Long, Orfs | В корзину | |
12 | S017-100506 | BOLT-HEX | В корзину | |
13 | S017-100802 | Bolt-Hex | В корзину | |
14 | S037-103026 | BOLT-W/WASHER | В корзину | |
15 | S207-101002 | Nut-Hex | В корзину | |
16 | S403-102002 | Washer-Plain | В корзину | |
17 | S411-100002 | WASHER-SPRING | В корзину | |
18 | S621-018001 | O-RING | В корзину | |
19 | S631-024004 | O-RING | В корзину | |
20 | S631-029004 | O-RING | В корзину | |
21 | P173-120102 | FLANGE-HYD,SPLIT | В корзину | |
22 | Y171-019004 | O-RING | В корзину | |
23 | S109-100306 | BOLT-SOCKET | В корзину |
