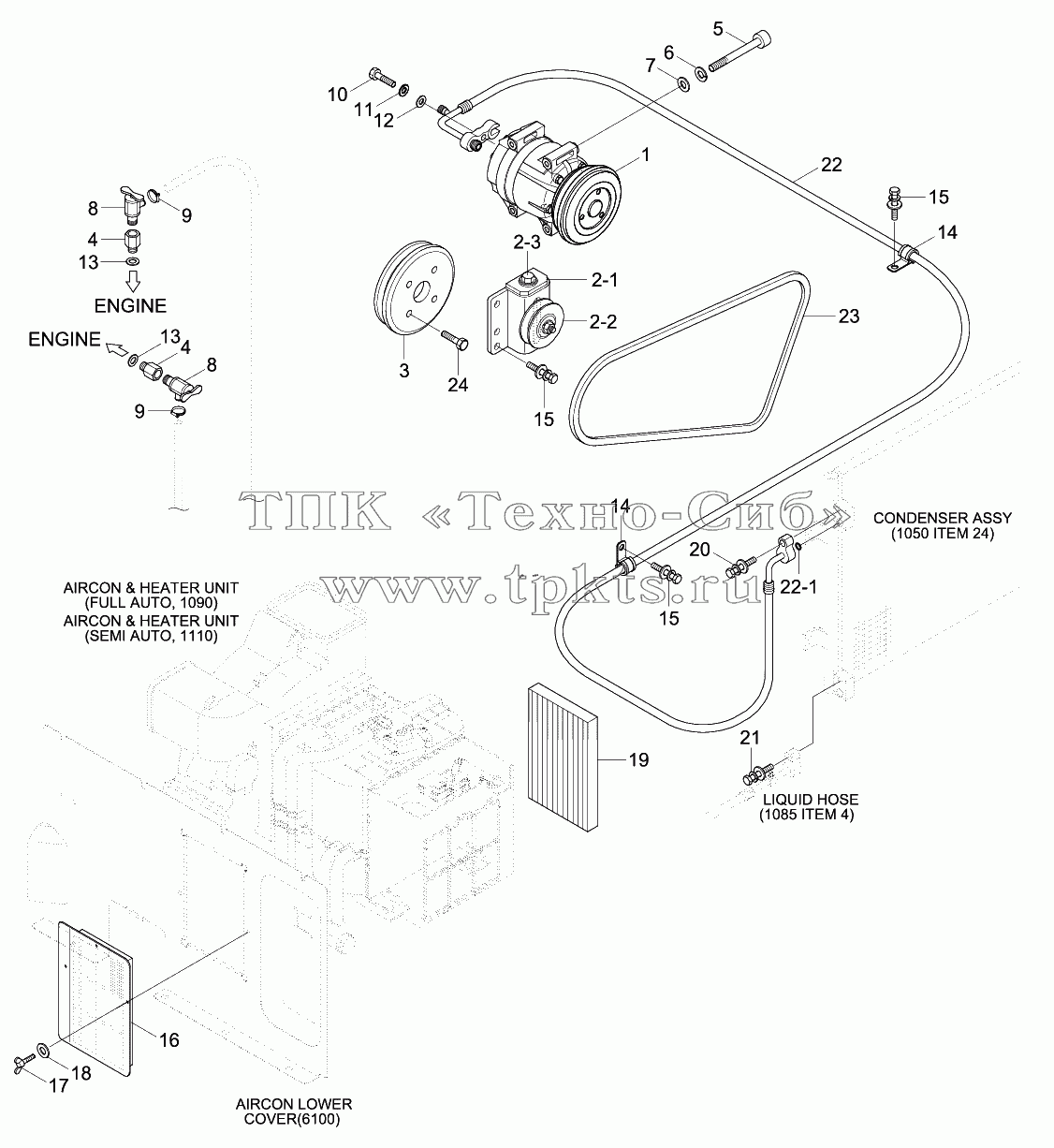

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 11Q6-90040 | COMPRESSOR ASSY | В корзину | |
10 | S018-100356 | BOLT-HEX | В корзину | |
11 | S411-100006 | WASHER-SPRING | В корзину | |
12 | S403-10200B | WASHER-PLAIN | В корзину | |
13 | P392-160000 | Washer-Copper | В корзину | |
14 | 31L7-10220 | CLAMP-TUBE | В корзину | |
15 | S037-102026 | BOLT-W/WASHER | В корзину | |
16 | 11Q6-90240 | FILTER-REC | В корзину | |
17 | S091-060206 | BOLT-WING | В корзину | |
18 | S403-06500B | WASHER-PLAIN | В корзину | |
19 | 11Q6-90510 | FILTER-AIR CON | В корзину | |
2 | 11N6-90110 | PULLEY-IDLE | В корзину | |
2-1 | A4760-508-00-2 | BRACKET-PULLEY | В корзину | |
2-2 | A4700-511-01-2 | PULLEY-IDLE | В корзину | |
2-3 | A8900-518-03-3 | Bolt-Tension | В корзину | |
20 | S035-083026 | BOLT-W/WASHER | В корзину | |
21 | S035-063026 | Bolt-W/Washer | В корзину | |
22 | 11Q4-90410 | Hose-Discharge | В корзину | |
22-1 | A3050-002-05-2 | O-RING | В корзину | |
23 | 12E2-3505 | V-BELT | В корзину | |
23 | 11N4-94030 | V-BELT | В корзину | |
24 | S109-100406 | BOLT-SOCKET | В корзину | |
3 | 11N5-92010 | PULLY-AIR CON | В корзину | |
4 | 11N5-93010 | Connector-Heat Vlv | В корзину | |
5 | S109-080856 | Bolt-Socket | В корзину | |
6 | S411-080006 | WASHER-SPRING | В корзину | |
7 | S403-082006 | WASHER-PLAIN | В корзину | |
8 | 14L1-01350 | Valve-Heater | В корзину | |
9 | S572-220006 | CLAMP-HOSE,WIRE TYPE | В корзину |
