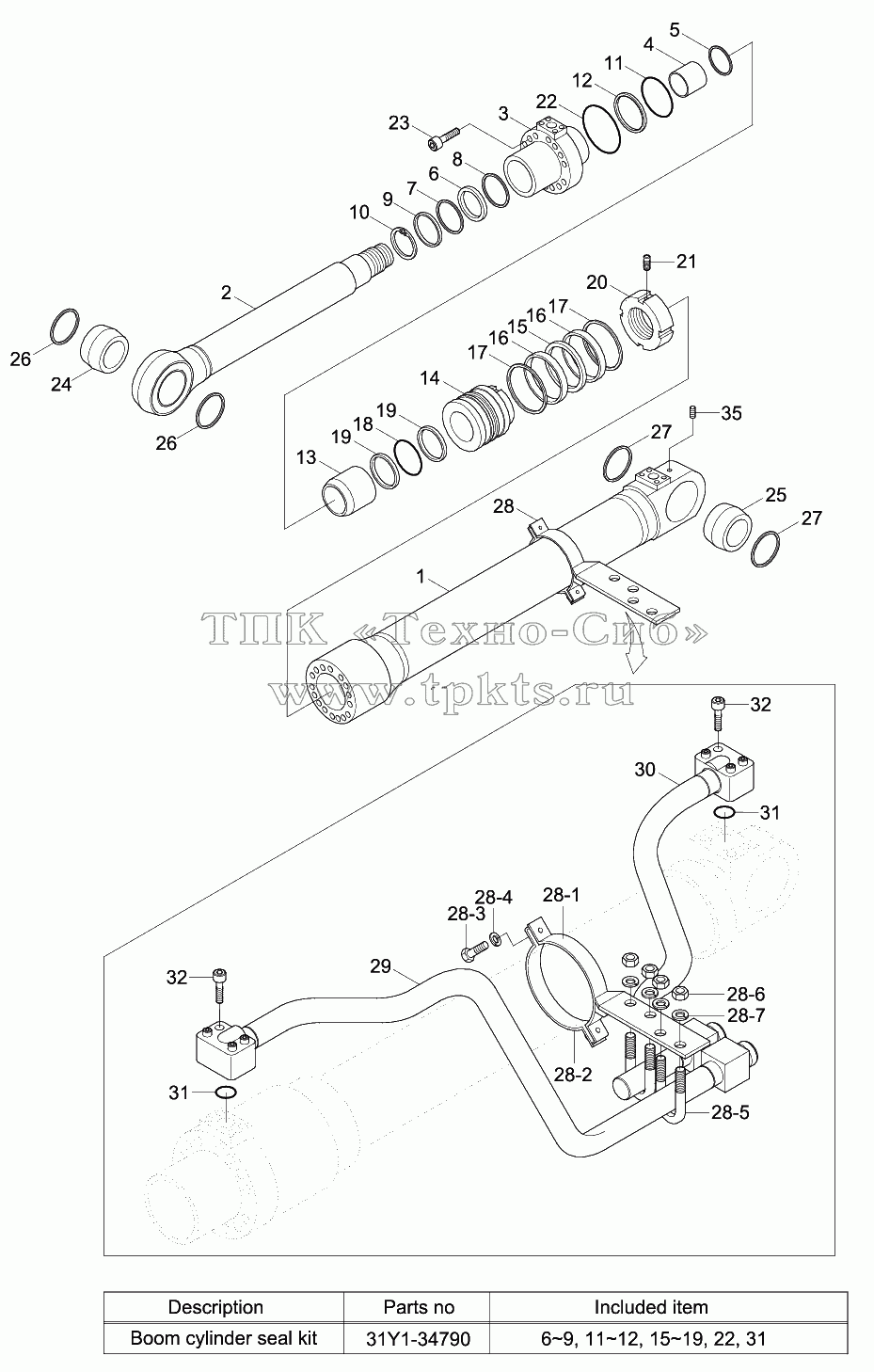

Каталоги запасных частей к спецтехнике Hyundai R180W-9S BOOM CYLINDER
1
10
13
14
2
20
21
23
24
24
25
25
26
26
27
27
28
28
28-1
28-1
28-2
28-3
28-4
28-5
28-6
28-7
29
29
29
29
3
30
30
32
32
35
4
5
31Y1-34790
11
11
12
12
15
15
16
16
17
17
18
19
19
19
22
22
31
31
31
6
6
7
8
9
9
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 31Q5-50112 |
31Q5-50112 |
|
Boom Cylinder-Lh |
В корзину
|
| 31Q5-50113 |
31Q5-50113 |
|
BOOM CYLINDER ASSY, LH |
В корзину
|
| 31Q5-50122 |
31Q5-50122 |
|
Boom Cylinder-Rh |
В корзину
|
| 31Q5-50123 |
31Q5-50123 |
|
BOOM CYLINDER ASSY, RH |
В корзину
|
| 31Y1-34611 |
31Y1-34611 |
|
Boom Cyl Sub Assy |
В корзину
|
| 1 |
31Y1-34620 |
|
Tube Assy |
В корзину
|
| 10 |
Y190-094000 |
|
Ring-Snap |
В корзину
|
| 13 |
31YC-26051 |
|
Ring-Cushion |
В корзину
|
| 14 |
31Y1-31130 |
|
Piston |
В корзину
|
| 2 |
31Y1-34671 |
|
Rod Assy |
В корзину
|
| 20 |
31YC-68030 |
|
Nut-Lock |
В корзину
|
| 21 |
S114-080144 |
|
Screw-Set |
В корзину
|
| 23 |
S109-160754 |
|
Bolt-Socket |
В корзину
|
| 24 |
61Q6-98910 |
|
Bushing-Pin |
В корзину
|
| 24 |
61QH-72810 |
|
Bushing-Pin |
В корзину
|
| 25 |
61Q6-98810 |
|
Bushing-Pin |
В корзину
|
| 25 |
61QH-72610 |
|
Bushing-Pin |
В корзину
|
| 26 |
Y020-075100 |
|
Seal-Dust, Dli, Kpu |
В корзину
|
| 27 |
Y020-070000 |
|
Seal-Dust, Dli, Kpu |
В корзину
|
| 28 |
31Y1-34730 |
|
Band Assy-Lh |
В корзину
|
| 28 |
31Y1-34740 |
|
Band Assy-Rh |
В корзину
|
| 28-1 |
31Y1-34750 |
|
Band Sub Assy-Lh |
В корзину
|
| 28-1 |
31Y1-34760 |
|
Band Sub Assy-Rh |
В корзину
|
| 28-2 |
31YC-31060 |
|
Band |
В корзину
|
| 28-3 |
S011-100352 |
|
BOLT-HEX |
В корзину
|
| 28-4 |
S411-100002 |
|
WASHER-SPRING |
В корзину
|
| 28-5 |
S070-052738 |
|
U-Bolt |
В корзину
|
| 28-6 |
S205-101002 |
|
NUT-HEX |
В корзину
|
| 28-7 |
S411-100002 |
|
WASHER-SPRING |
В корзину
|
| 29 |
31Y1-34771 |
|
Pipe Assy-R, Lh |
В корзину
|
| 29 |
31Y1-35041 |
|
Pipe Assy-Rv, Lh |
В корзину
|
| 29 |
31Y1-34781 |
|
Pipe Assy-R, Rh |
В корзину
|
| 29 |
31Y1-35051 |
|
Pipe Assy-Rv, Rh |
В корзину
|
| 3 |
31Y1-34710 |
|
Gland |
В корзину
|
| 30 |
31Y1-37790 |
|
Pipe Assy-B, Lh |
В корзину
|
| 30 |
31Y1-37800 |
|
Pipe Assy-B, Rh |
В корзину
|
| 32 |
S107-100454 |
|
Bolt-Socket |
В корзину
|
| 35 |
P220-430201 |
|
Plug-Hex |
В корзину
|
| 4 |
S732-080030 |
|
Bushing-Dd2 |
В корзину
|
| 5 |
Y191-086000 |
|
Ring-Snap |
В корзину
|
| 31Y1-34790 |
31Y1-34790 |
|
Seal Kit |
В корзину
|
| 11 |
S632-110004 |
|
O-Ring |
В корзину
|
| 12 |
S642-110003 |
|
Ring-Back Up |
В корзину
|
| 15 |
Y420-115002 |
|
Seal-Piston |
В корзину
|
| 16 |
Y310-115003 |
|
Ring-Wear |
В корзину
|
| 17 |
Y440-115000 |
|
Ring-Dust |
В корзину
|
| 18 |
S632-060004 |
|
O-Ring |
В корзину
|
| 19 |
S642-060003 |
|
Ring-Back Up |
В корзину
|
| 22 |
S632-115004 |
|
O-Ring |
В корзину
|
| 31 |
Y171-019004 |
|
O-RING |
В корзину
|
| 6 |
Y220-080013 |
|
Seal-Rod |
В корзину
|
| 7 |
Y180-080020 |
|
Ring-Back Up |
В корзину
|
| 8 |
Y240-080012 |
|
Ring-Buffer |
В корзину
|
| 9 |
Y110-080011 |
|
Wiper-Dust |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
