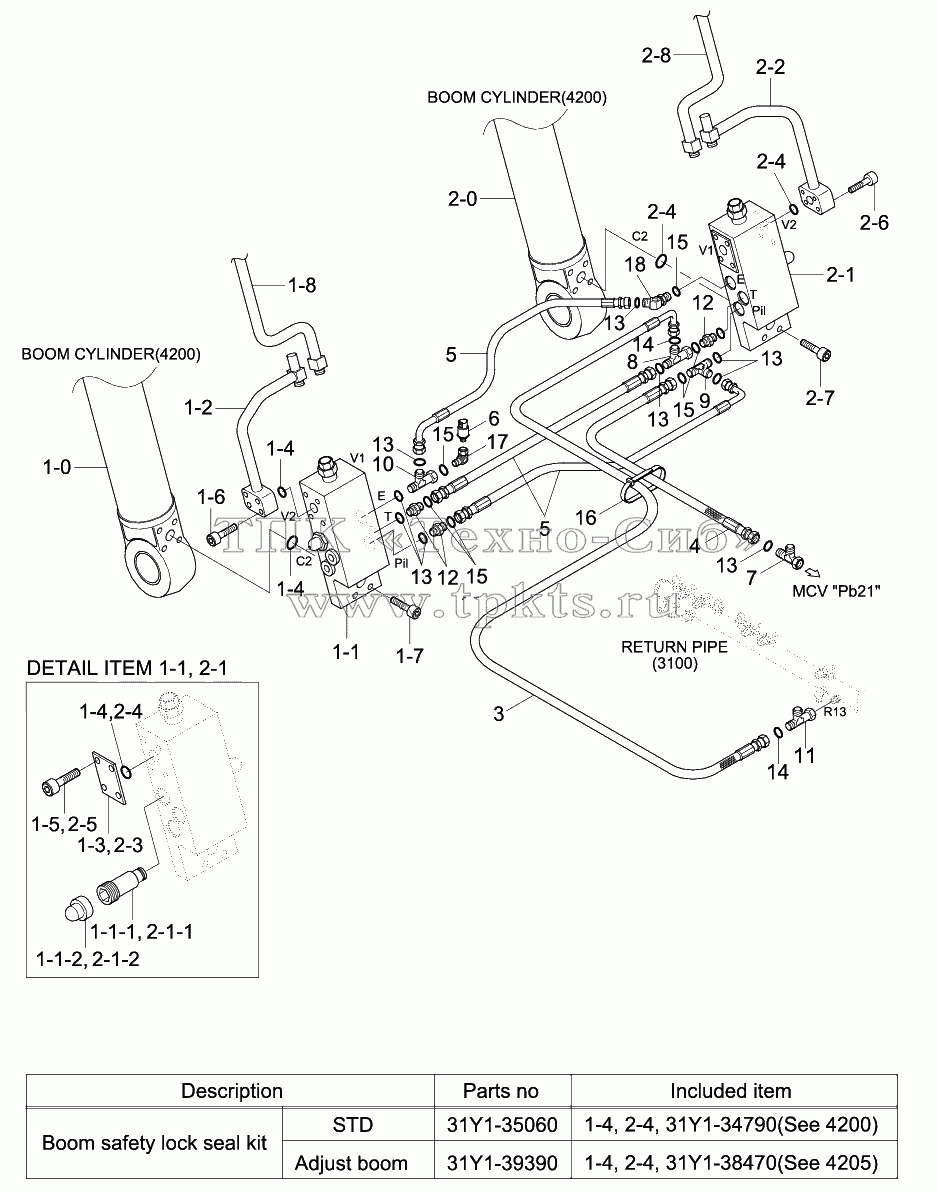

Каталоги запасных частей к спецтехнике Hyundai R180W-9S BOOM SAFETY LOCK SYSTEM
1
1
1-0
1-1
1-1
1-1-1
1-1-2
1-2
1-2
1-3
1-5
1-6
1-7
1-8
10
11
12
12
13
13
13
13
13
13
14
14
15
15
15
15
16
17
18
2
2
2-0
2-1
2-1
2-1-1
2-1-2
2-2
2-2
2-3
2-5
2-6
2-7
2-8
3
4
5
5
6
7
8
9
31Y1-35060
31Y1-39390
1-4
1-4
1-4
2-4
2-4
2-4
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
31Q5-52112 |
|
Boom Safety Cyl-Lh |
В корзину
|
| 1 |
31Q5-52910 |
|
Boom Safety Cyl-Lh |
В корзину
|
| 1-0 |
BOOMCYLSUBASSY |
|
BOOM CYL SUB ASSY |
В корзину
|
| 1-1 |
31Q5-55011 |
|
Safety Lock Valve |
В корзину
|
| 1-1-1 |
DRV-100A |
|
Relief Valve |
В корзину
|
| 1-1-2 |
DCP-001A |
|
Cap |
В корзину
|
| 1-1-3 |
AS568 |
|
Seal Kit |
В корзину
|
| 1-2 |
31Y1-37810 |
|
Pipe Assy-Bv, Lh |
В корзину
|
| 1-2 |
31Y1-24550 |
|
Pipe Assy-Bv, Lh |
В корзину
|
| 1-3 |
P184-122112 |
|
Flange-Pluging |
В корзину
|
| 1-5 |
S107-100356 |
|
Bolt-Socket |
В корзину
|
| 1-6 |
S107-100456 |
|
Bolt-Socket |
В корзину
|
| 1-7 |
S107-100506 |
|
Bolt-Socket |
В корзину
|
| 1-8 |
31Y1-35041 |
|
Pipe Assy-Rv, Lh |
В корзину
|
| 10 |
31N4-22170 |
|
TEE-RUN TYPE |
В корзину
|
| 11 |
X520-110002 |
|
ELBOW-90,ORFS |
В корзину
|
| 12 |
X500-110001 |
|
CONNECTOR-ORFS |
В корзину
|
| 13 |
S621-011001 |
|
O-RING |
В корзину
|
| 14 |
S621-012001 |
|
O-RING |
В корзину
|
| 15 |
S631-011004 |
|
O-RING |
В корзину
|
| 16 |
S552-020102 |
|
Clamp-Band |
В корзину
|
| 17 |
31E5-11110 |
|
ADAPTER |
В корзину
|
| 18 |
X530-110001 |
|
ELBOW-45,ORFS |
В корзину
|
| 2 |
31Q5-52122 |
|
Boom Safety Cyl-Rh |
В корзину
|
| 2 |
31Q5-52920 |
|
Boom Safety Cyl-Rh |
В корзину
|
| 2-0 |
BOOMCYLSUBASSY |
|
BOOM CYL SUB ASSY |
В корзину
|
| 2-1 |
31Q5-55011 |
|
Safety Lock Valve |
В корзину
|
| 2-1-1 |
DRV-100A |
|
Relief Valve |
В корзину
|
| 2-1-2 |
DCP-001A |
|
Cap |
В корзину
|
| 2-1-3 |
AS568 |
|
Seal Kit |
В корзину
|
| 2-2 |
31Y1-37820 |
|
Pipe Assy-Bv, Rh |
В корзину
|
| 2-2 |
31Y1-24560 |
|
Pipe Assy-Bv, Rh |
В корзину
|
| 2-3 |
P184-122112 |
|
Flange-Pluging |
В корзину
|
| 2-5 |
S107-100356 |
|
Bolt-Socket |
В корзину
|
| 2-6 |
S107-100456 |
|
Bolt-Socket |
В корзину
|
| 2-7 |
S107-100506 |
|
Bolt-Socket |
В корзину
|
| 2-8 |
31Y1-35051 |
|
Pipe Assy-Rv, Rh |
В корзину
|
| 3 |
P930-062055 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 4 |
P910-042048 |
|
Hose Assy-Orfs 0x0 |
В корзину
|
| 5 |
P930-048009 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 6 |
31Q4-40800 |
|
SENSOR-PRESSURE |
В корзину
|
| 7 |
31N4-22150 |
|
Tee-Long, Orfs |
В корзину
|
| 8 |
31N4-41140 |
|
TEE-SWIVEL,ORFS |
В корзину
|
| 9 |
X820-045151 |
|
TEE-R/TYPE,ORFS |
В корзину
|
| 31Y1-35060 |
31Y1-35060 |
|
Seal Kit |
В корзину
|
| 31Y1-39390 |
31Y1-39390 |
|
Seal Kit |
В корзину
|
| 1-4 |
Y171-019004 |
|
O-RING |
В корзину
|
| 2-4 |
Y171-019004 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
