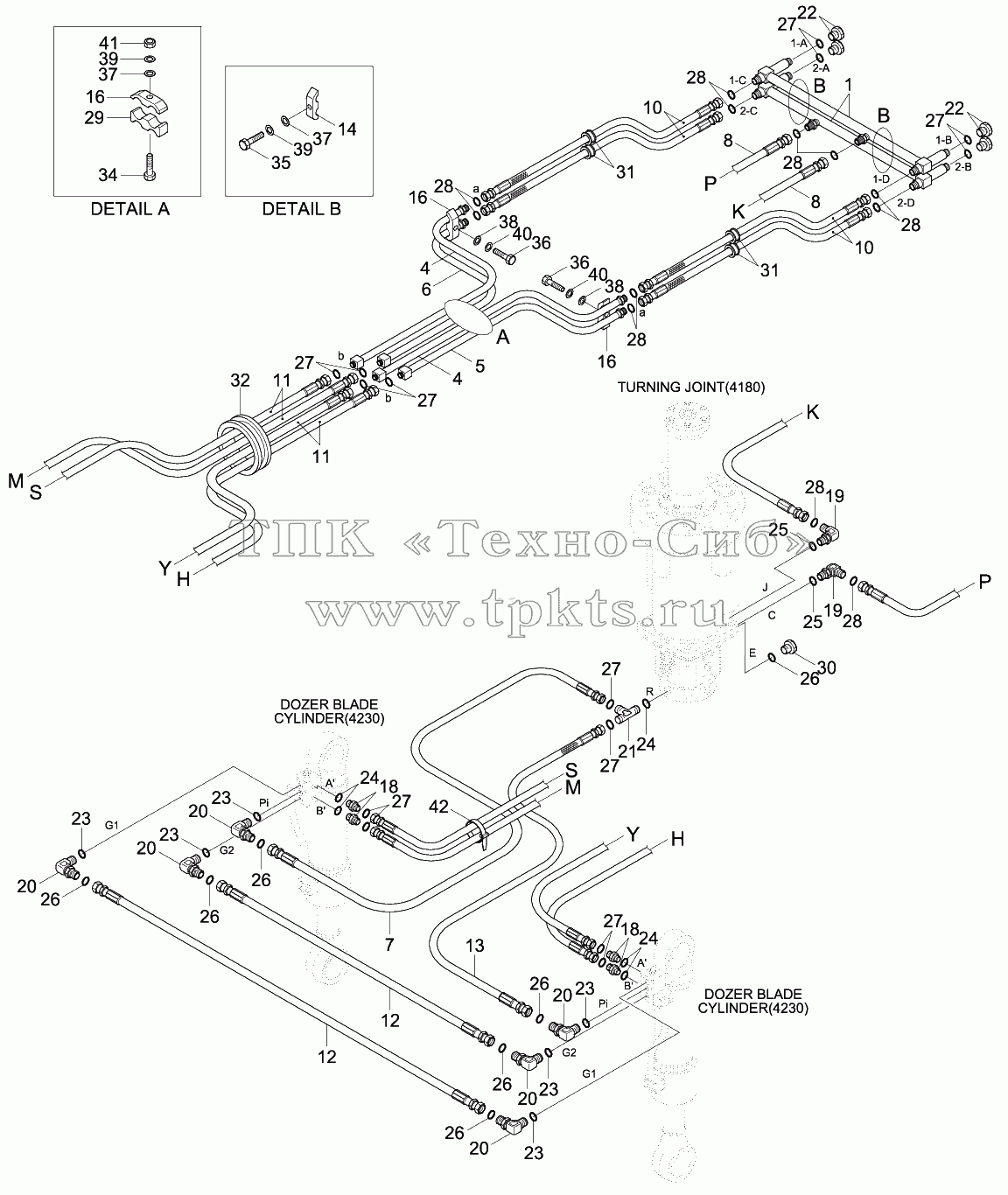

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 31Q4-70311 | Pipe Assy | В корзину | |
4 | 31Q5-70330 | PIPE ASSY | В корзину | |
5 | 31Q5-70340 | PIPE ASSY | В корзину | |
6 | 31Q5-70350 | PIPE ASSY | В корзину | |
7 | P913-044053 | Hose Assy-Orfs 0x0 | В корзину | |
8 | P933-089012 | HOSE ASSY-ORFS 0X90 | В корзину | |
10 | P913-089029 | Hose Assy-Orfs 0x0 | В корзину | |
11 | P913-069018 | Hose Assy-Orfs 0x0 | В корзину | |
12 | P913-049014 | Hose Assy-Orfs 0x0 | В корзину | |
13 | P933-044054 | Hose Assy-Orfs 0x90 | В корзину | |
14 | 34EA-10250 | Clamp-Pipe | В корзину | |
16 | 31EE-50180 | Clamp Assy | В корзину | |
18 | X500-110002 | CONNECTOR-ORFS | В корзину | |
19 | X500-110003 | CONNECTOR-ORFS | В корзину | |
20 | X520-110001 | ELBOW-90,ORFS | В корзину | |
21 | X820-065151 | Tee-R/Type, Orfs | В корзину | |
22 | X710-100103 | CAP-HYD,ORFS | В корзину | |
23 | S631-011004 | O-RING | В корзину | |
24 | S631-014004 | O-RING | В корзину | |
25 | S631-018004 | O-RING | В корзину | |
26 | S621-011001 | O-RING | В корзину | |
27 | S621-012001 | O-RING | В корзину | |
28 | S621-014001 | O-RING | В корзину | |
29 | 31E4-31430 | Spacer-Clamp | В корзину | |
30 | P220-110104 | Plug-Hex | В корзину | |
31 | S760-102200 | GROMMET | В корзину | |
32 | S760-091414 | Grommet | В корзину | |
34 | S017-101006 | Bolt-Hex | В корзину | |
35 | S017-100606 | Bolt-Hex | В корзину | |
36 | S017-120606 | Bolt-Hex | В корзину | |
37 | S403-101006 | Washer-Plain | В корзину | |
38 | S403-121006 | Washer-Plain | В корзину | |
39 | S411-100006 | WASHER-SPRING | В корзину | |
40 | S411-120006 | WASHER-SPRING | В корзину | |
41 | S205-101006 | NUT-HEX | В корзину | |
42 | S552-102370 | Clamp-Band | В корзину |
