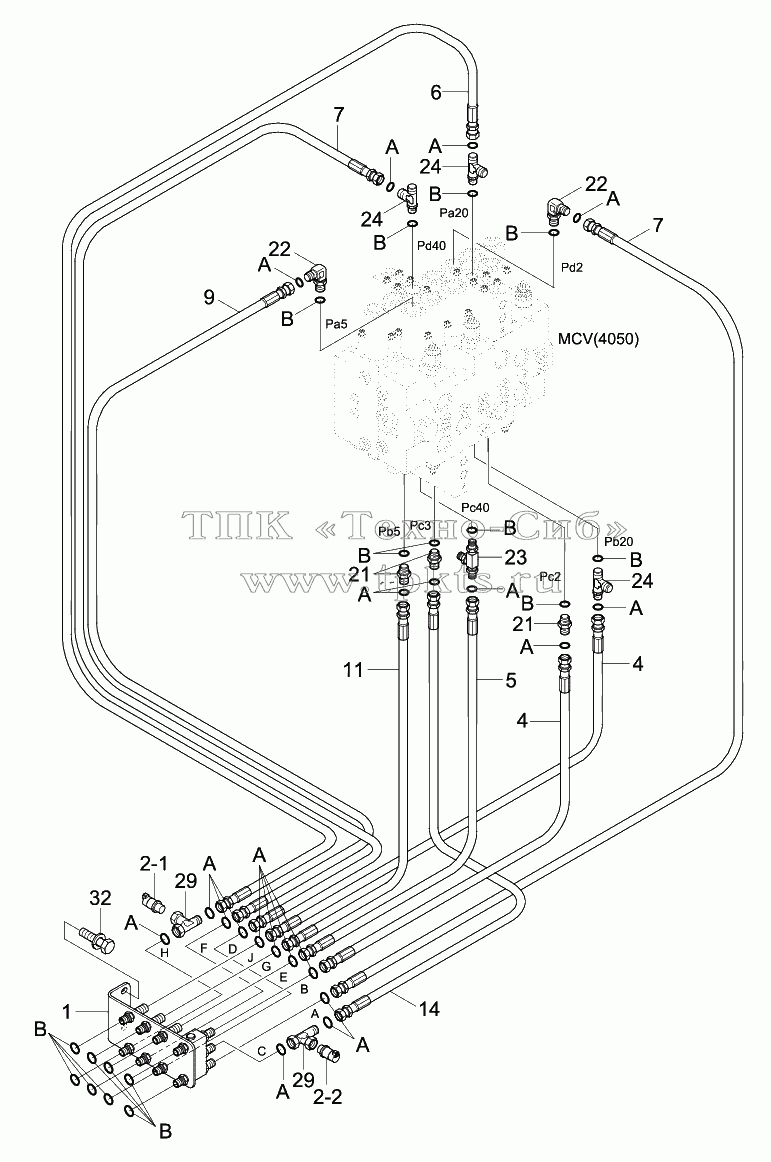

Каталоги запасных частей к спецтехнике Hyundai R180W-9S PILOT HYD PIPING (CONTROL 1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
11
14
2-1
2-2
21
21
22
22
23
24
24
24
29
29
32
4
4
5
6
7
7
9
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
B
B
Позиция на иллюстрации Заводской номер детали Название детали
1 31N6-25010 Terminal Assy В корзину
11 X420-042024 HOSE ASSY-ORFS 0X90 В корзину
14 X400-042026 Hose Assy-Synflex, Orfs В корзину
2-1 31Q4-40830 SENSOR-PRESSURE В корзину
2-2 31Q4-40830 SENSOR-PRESSURE В корзину
21 X500-110001 CONNECTOR-ORFS В корзину
22 X520-110001 ELBOW-90,ORFS В корзину
23 31N4-22150 Tee-Long, Orfs В корзину
24 X820-045151 TEE-R/TYPE,ORFS В корзину
29 31N6-66080 TEE-BRENCH TEST В корзину
32 S037-102046 Bolt-W/Washer В корзину
4 X400-042022 HOSE ASSY-SYNF,ORFS В корзину
5 X400-042023 Hose Assy-Synf, Orfs В корзину
6 X400-042029 Hose Assy-Synf, Orfs В корзину
7 X400-042034 Hose Assy-Synf,Orfs В корзину
9 X400-042031 Hose Assy-Synf,Orfs В корзину
A S621-011001 O-RING В корзину
B S631-011004 O-RING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
