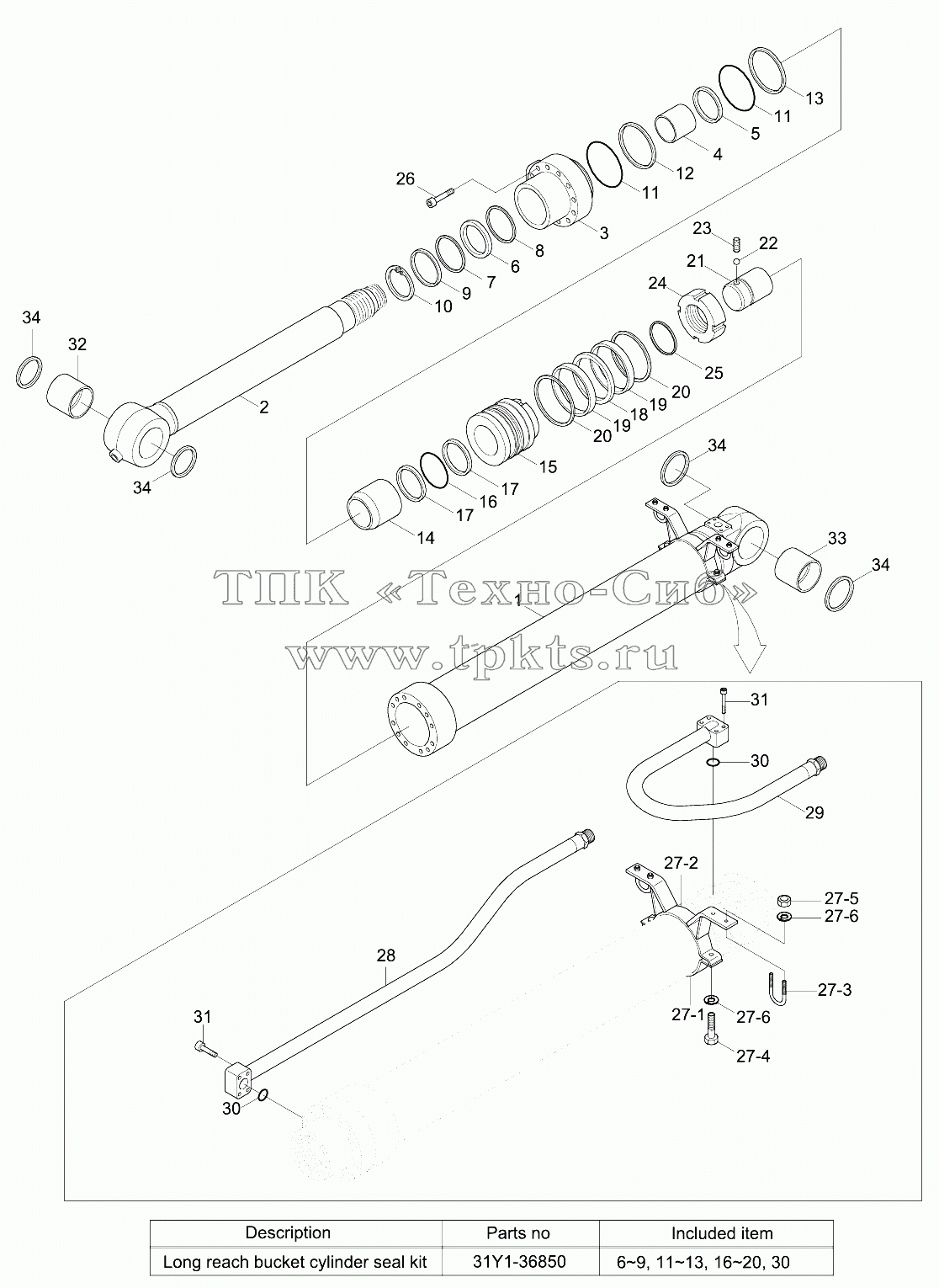

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
31Q6-66100 | 31Q6-66100 | Bucket Cylinder Assy | В корзину | |
31Y1-36790 | 31Y1-36790 | Bucket Cyl Sub Assy | В корзину | |
1 | 31Y1-36800 | Tube Assy | В корзину | |
2 | 31Y1-36820 | Rod Assy | В корзину | |
3 | 31Y1-14720 | Gland | В корзину | |
4 | S732-070040 | Bushing-Dd2 | В корзину | |
5 | Y191-076000 | Ring-Snap | В корзину | |
10 | Y190-084000 | Ring-Snap | В корзину | |
14 | 31YC-21030 | Ring-Cushion | В корзину | |
15 | 31Y1-03810 | Piston | В корзину | |
21 | 31YC-29060 | Spear-Cushion | В корзину | |
22 | Y890-013011 | Ball-Steel | В корзину | |
23 | S114-060064 | Screw-Set | В корзину | |
24 | 31YC-61193 | Nut-Lock | В корзину | |
25 | 31YC-66011 | Washer-Lock | В корзину | |
26 | S109-160554 | Bolt-Socket | В корзину | |
27 | 31Y1-03362 | Band Assy | В корзину | |
27-1 | 31Y1-03372 | Band Sub Assy | В корзину | |
27-2 | 31YC-31040 | Band | В корзину | |
27-3 | S071-022230 | U-Bolt | В корзину | |
27-4 | S011-100352 | BOLT-HEX | В корзину | |
27-5 | S201-101002 | Nut-Hexagon Head | В корзину | |
27-6 | S411-100002 | WASHER-SPRING | В корзину | |
28 | 31Y1-25030 | Pipe Assy-R | В корзину | |
29 | 31Y1-25040 | Pipr Assy-B | В корзину | |
31 | S107-080404 | Bolt-Socket | В корзину | |
32 | 61Q6-05540 | Bushing-Pin | В корзину | |
33 | 61Q6-98830 | Bushing-Pin | В корзину | |
34 | Y020-070000 | Seal-Dust, Dli, Kpu | В корзину | |
K | 31Y1-36850 | Seal Kit | В корзину | |
K6 | Y220-070011 | Seal-Rod | В корзину | |
K7 | Y180-070020 | Ring-Back Up | В корзину | |
K8 | Y240-070011 | Ring-Buffer | В корзину | |
K9 | Y110-070011 | Wiper-Dust | В корзину | |
K11 | S631-090004 | O-Ring | В корзину | |
K12 | S641-090002 | Ring-Back Up | В корзину | |
K13 | S641-090003 | Ring-Back Up | В корзину | |
K16 | S632-060004 | O-Ring | В корзину | |
K17 | S642-060003 | Ring-Back Up | В корзину | |
K18 | Y420-100000 | Seal-Piston | В корзину | |
K19 | Y310-100200 | Ring-Wear | В корзину | |
K20 | Y440-100000 | Ring-Dust | В корзину | |
K30 | Y171-015004 | O-Ring | В корзину |
